小型橡胶履带行走底盘结构设计

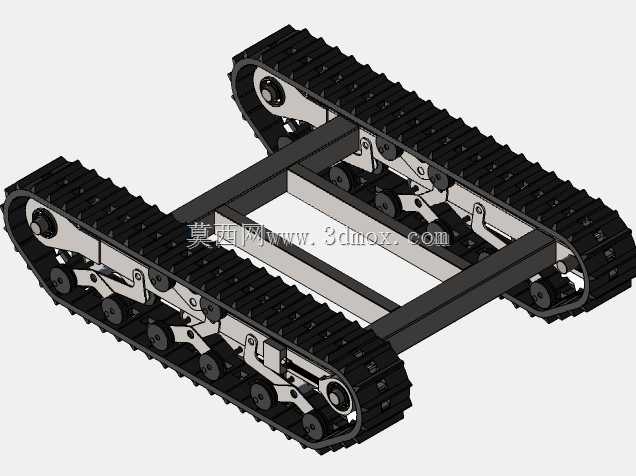

　　这套履带行走结构，常被用在小型巡检机器人、农林作业遥控设备、狭小空间探测载具的行走端设计中，相比轮式行走方案，它对非硬化路面的适配性更强，不管是碎石路面、松软泥地还是有小幅度落差的崎岖地面，都能保持足够的抓地力，不会轻易出现打滑陷车的问题。整个结构采用左右对称的双履带布局，中间通过两根平行的矩形截面横梁连接两侧的履带架，横梁本身既承担两侧架体的连接固定作用，也作为上部搭载设备的安装基准面，用户可以根据自身搭载需求，在横梁上预留安装孔位固定电池、控制模块、作业执行机构等部件，不需要额外对架体做大规模改装。

　　从功能结构拆分来看，每侧履带总成包含橡胶履带体、承重轮组、导向轮、张紧调节机构几个核心部分。橡胶履带的内周设置有等距排布的导向齿，和轮系外周的导向槽啮合，避免行走过程中履带出现脱轨跑偏的问题；履带外表面做了连续的梯形齿花纹，在增大接地摩擦力的同时，也能在跨越小尺寸障碍物时提供足够的咬合作用力。承重轮组采用多轮等距排布的设计，每侧布置5个小直径承重轮，轮体通过带密封的转动副固定在履带架的下沿，将上部搭载的载荷均匀分散到整个履带接地段，降低单位面积的接地比压，这也是它能在松软路面通行的核心设计点——接地比压控制在足够低的区间，就不会轻易压陷表层土壤导致行走阻力陡增。

　　前端的导向轮同时承担张紧功能，张紧机构采用螺杆调节结构，通过调整导向轮在履带架长槽内的前后位置，改变履带的实际张紧度，张紧力的设置需要匹配履带材质的弹性区间，过松会导致履带在转向时出现跳齿脱轨，过紧则会增大轮系和履带之间的摩擦损耗，缩短橡胶履带的使用寿命，同时额外消耗行走动力。两侧履带架采用钣金折弯拼焊结构，在保证结构刚度的前提下尽可能降低自重，架体上预留的轮系安装孔位采用同轴度公差管控，避免因为孔位偏差导致轮系转动卡滞，增加行走过程的动力损耗。

　　设计过程中需要重点把控几个安装边界参数：首先是两侧履带的中心距，这个尺寸直接决定了底盘的转向阻力和横向稳定性，中心距越大，横向防倾覆能力越强，但原地转向时需要克服的摩擦阻力也会越大，对行走电机的输出扭矩要求更高；其次是履带的接地长度，接地长度越长，接地比压越低，通行软质路面的能力越强，但过长的接地长度会导致转向灵活性下降，在狭小空间内的转弯半径会随之增大；最后是底盘的离地间隙，也就是架体最低处和地面的垂直距离，这个参数决定了底盘能跨越的垂直障碍物高度，间隙过小会导致架体在通过凸起路面时被托底卡死，间隙过大则会抬升整个底盘的重心，降低坡面行走时的稳定性。

　　这套结构的动力输入可以根据使用场景选配，既可以在每侧履带的驱动轮位置安装独立的减速电机，实现双轮差速转向，不需要额外设置转向传动机构，控制逻辑简单可靠；也可以通过中央传动轴配合转向离合器的方案，适配大载荷的作业场景。在做三维建模的时候，所有转动副的位置都预留了标准轴承的安装位，轮体和轴之间的配合公差选用过渡配合，既保证转动过程不会出现松旷，也方便后期维护拆卸。履带的建模采用实体阵列的方式还原每一节履带块的连接关系，在做运动仿真的时候可以真实模拟履带和轮系的啮合过程，验证张紧行程是否足够、轮系排布是否会出现运动干涉。

　　实际应用中，这类小型履带底盘的适配场景非常广，除了常规的地面巡检、农林作业，还可以改装成排爆机器人、管道检测机器人的行走载体，只需要根据具体的载荷要求调整横梁的截面尺寸、承重轮的数量和履带的宽度即可。比如在重载场景下，可以将橡胶履带更换为内嵌钢丝的加强型履带，同时增大承重轮的直径和轮轴直径，提升整体的承载能力；在需要静音的室内作业场景，可以选用硬度更低的橡胶材质履带，降低行走过程中产生的噪音。整个结构没有复杂的异形零件，大部分构件都可以采用常规的钣金加工、型材切割工艺制作，加工成本低，后期维护更换配件也很方便，不需要开模定制特殊零件，非常适合小批量定制化的设备开发场景使用。
