BNC母头舱壁安装同轴连接器结构

　　做通讯设备结构设计这么多年，BNC类接头的选型和建模是绕不开的内容，这次的舱壁安装型BNC母座，是射频信号传输场景里非常典型的固定端连接部件。先从实际应用场景说，这类接头最常出现在通讯机箱面板、测试仪器壳体、射频信号转接机柜的舱壁位置，用来实现机箱内外75Ω或者50Ω阻抗同轴电缆的快速插拔连接，相比普通直插式BNC接头，舱壁安装的结构不需要额外做固定支架，直接通过壳体开孔就能完成固定，在面板空间紧凑的通讯设备里能大幅节省内部安装空间。

　　从实际用途来看，这个接头承担的是射频信号的导通与屏蔽衔接功能，母头端的接口尺寸完全匹配标准BNC公头的插拔锁定结构，公头插入后通过接头内部的卡簧结构实现轴向锁定，不会因为设备运输过程中的振动出现松脱，保证信号传输的连续性。接头内部的接触件采用弹性插孔结构，和公头插针配合时能保证足够的接触正压力，降低接触电阻，减少高频信号传输过程中的插入损耗，外层的金属壳体全程包裹内部绝缘介质与接触件，形成连续的屏蔽腔体，避免外界电磁干扰串入信号链路，也能防止内部信号向外辐射产生电磁泄漏。

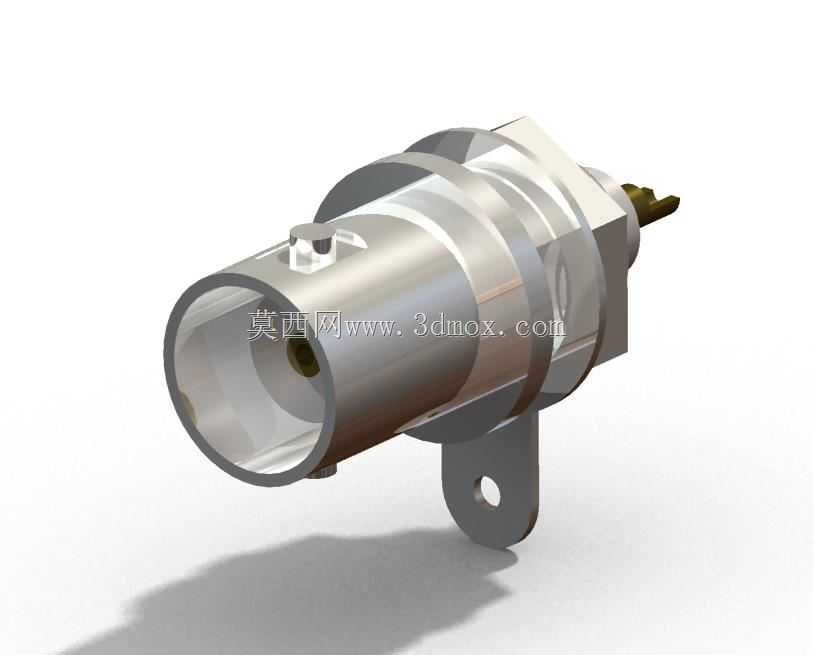

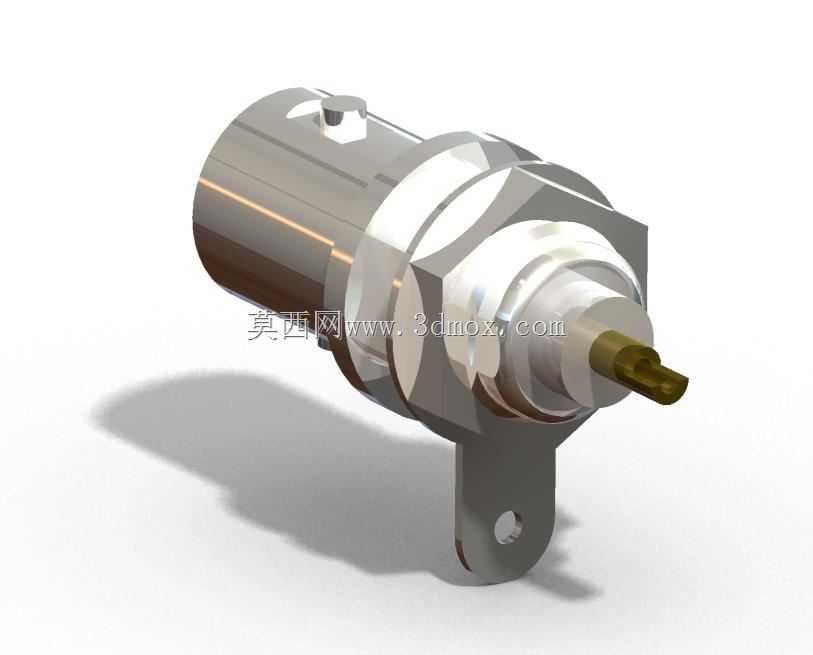

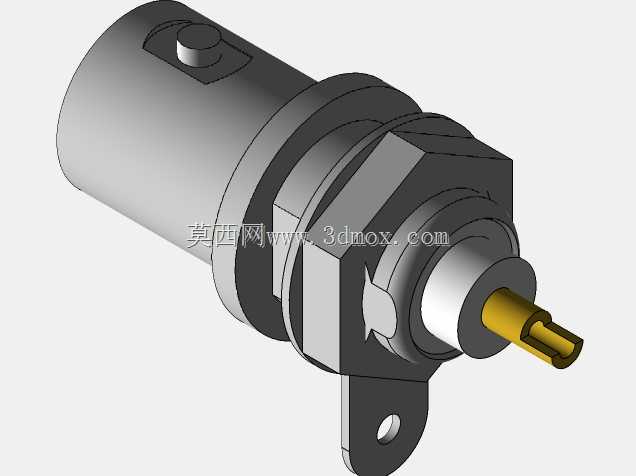

　　说到功能特性，这个舱壁型BNC母座的设计重点在安装固定结构上，接头主体中段设置了限位轴肩，安装时从舱壁外侧插入预制的安装孔，轴肩贴合舱壁外表面，内侧通过配套的锁紧螺母旋接在接头的外螺纹段，把舱壁夹在轴肩和螺母之间，实现接头的轴向与周向固定，不需要额外打螺丝固定，安装效率很高。接头尾部的接线端预留了电缆压接或者焊接的空间，适配对应线径的同轴电缆，外导体和接头壳体的连接部位做了滚花处理，压接后能保证足够的拉脱力，避免电缆受拉时芯线和接触件脱开。侧面伸出的带孔安装耳是辅助定位结构，在振动量级较大的使用场景下，可以穿过螺丝做二次固定，进一步提升连接可靠性，避免长期振动下锁紧螺母松动导致接头转动。

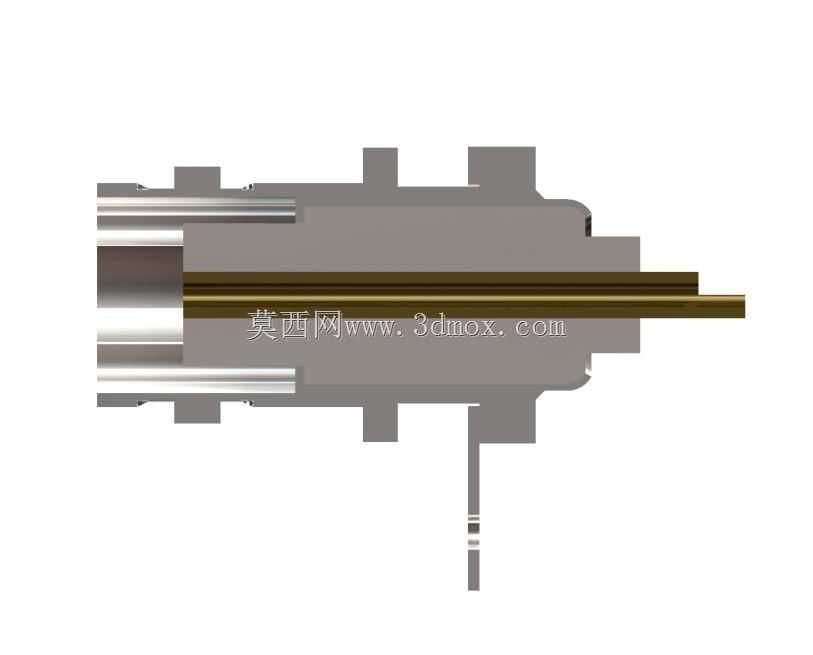

　　设计思路上，整个接头的建模完全遵循BNC系列射频连接器的尺寸规范，接口部分的插拔尺寸、锁定槽位置、内导体孔径都严格对应通用标准，保证不同厂家生产的公头都能顺利适配，不会出现插不进或者锁定失效的问题。建模过程中特意还原了壳体的阶梯轴结构，不同轴段的直径差刚好对应舱壁安装的限位需求，外螺纹段的长度匹配常用舱壁的厚度范围，覆盖1mm到3mm厚度的金属或者塑料壳体安装需求。绝缘介质部分的长度和介电常数对应的结构尺寸，是按照对应阻抗要求设计的，保证内导体和外导体之间的间距均匀，避免阻抗不连续导致的信号反射。

　　再说到外形尺寸与安装边界，这个接头的轴向总长度控制在合理范围内，安装后突出舱壁外侧的长度刚好满足公头插拔的操作空间，不会因为突出过长导致面板外的线缆弯折半径过小，内侧突出的长度预留了电缆弯曲的空间，不会和机箱内部的其他元器件产生干涉。安装孔的直径按照接头主体的配合直径设计，单边间隙控制在0.1mm以内，既方便安装时插入，又不会因为间隙过大导致接头安装后出现歪斜。侧面安装耳的孔位中心到接头轴线的距离经过优化，安装螺丝时不会和锁紧螺母产生操作干涉，螺丝头沉入安装耳的沉孔内，不会突出表面影响其他部件安装。整个接头的外轮廓没有尖锐的棱角，所有边角都做了小圆角处理，既符合金属机加工的工艺要求，也能避免安装时划伤操作人员或者线缆外皮。

　　实际建模的时候，要注意内部接触件的弹性槽结构，虽然是简化的三维模型，但槽的位置和深度要符合实际零件的尺寸，不然做装配干涉检查的时候会出现误判。壳体上的锁定缺口是和公头卡钉配合的关键结构，两个缺口的周向角度、轴向深度都要严格对应标准尺寸，不然公头插入后无法旋转锁定。尾部的电缆承接部位做了锥度导向，方便穿入电缆的时候快速对位，压接段的壁厚均匀，压接后变形量一致，能保证对电缆外屏蔽层的抱紧力均匀。
