减速器齿轮箱上壳体铸造结构

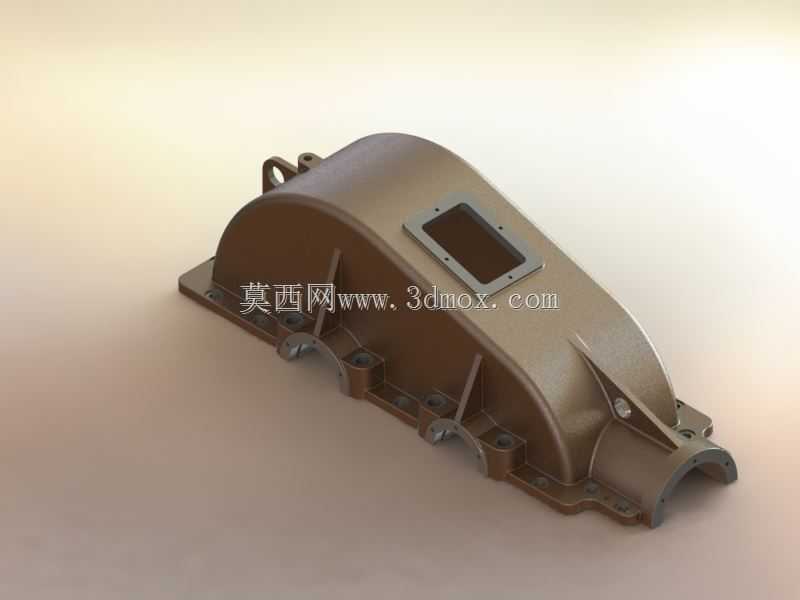

　　这套上壳体结构主要服务于闭式齿轮传动装置，常见于带式输送机、搅拌设备、小型工程机械驱动端以及厂区集中传动的低速重载工位。现场使用时，箱体下半部分承担齿轮副、轴承座和润滑油池的主要承载，上盖则负责封闭啮合腔、维持内部润滑环境，并在检修时提供开盖检查齿面磨损、调整轴承间隙、更换密封件的操作空间。模型中可以看到沿分箱面布置的一圈螺栓凸台，这些位置对应下箱体的螺纹孔或通孔，装配时通过螺栓把合，保证剖分面在齿轮啮合力和油温变化下仍能保持密封，避免润滑油从结合面渗漏。

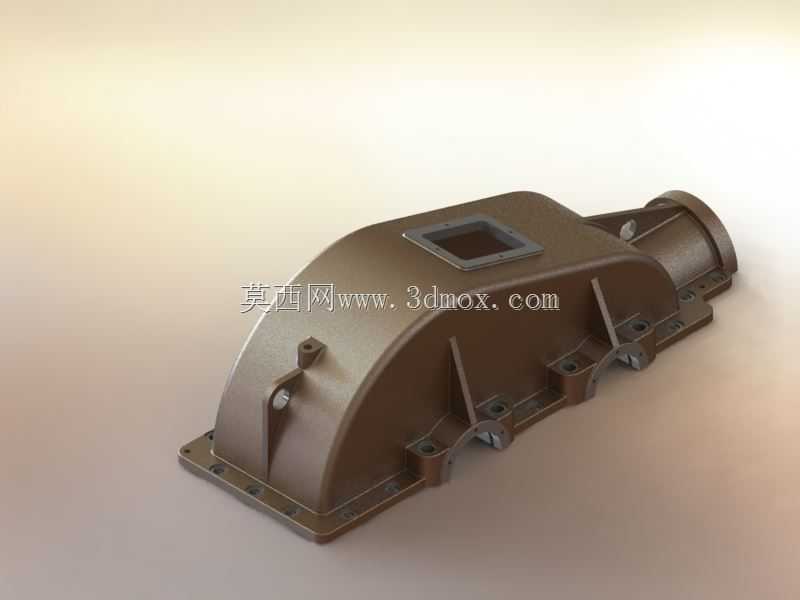

　　壳体外形采用大圆弧过渡，并非单纯为了外观处理。齿轮传动在运转中会产生油雾和飞溅润滑，弧形内腔能够减少润滑油无谓撞击，引导油液回流到下箱油池，同时外壁的弧形轮廓也有利于提高箱体的抗弯和抗扭刚度。上盖顶部开设的矩形观察口是比较实用的结构，现场维护人员不必整体拆开箱盖，就可以通过视孔盖观察齿轮啮合斑点、润滑油位和齿面锈蚀情况；观察口周围的凸台和安装孔用于固定视孔盖板，盖板内侧通常加装密封垫，防止粉尘进入和油液甩出。

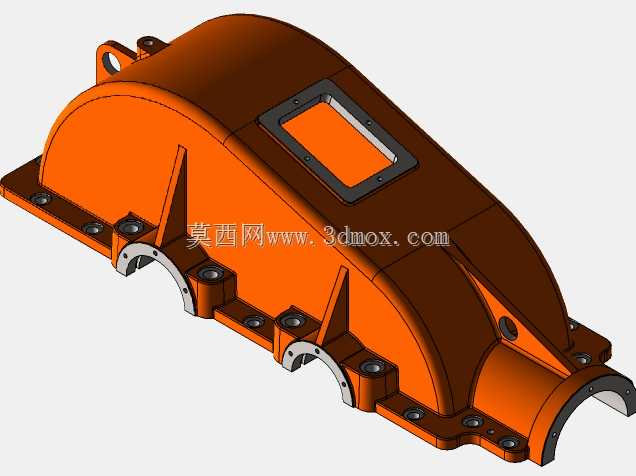

　　从结构细节看，壳体两侧保留了与轴承孔对应的半圆剖分区域。虽然该件为上盖，但在轴承跨距较大的减速器中，轴承座往往采用上下分体式结构，上盖的半圆孔与下箱体半圆孔共同形成完整轴承座孔，加工时需要合箱后一次镗孔，以保证前后轴承的同轴度。模型中分箱面附近的加厚凸缘，正是为了承受螺栓预紧力和轴承支反力，避免局部压溃或结合面变形。端部法兰结构用于连接外接部件或安装端盖，法兰面上的孔位可固定闷盖、透盖或密封组件，使输入、输出轴在伸出箱体时形成可靠密封。

　　壳体外侧分布有多条加强筋，筋板走向尽量贴合载荷传递路径：从轴承座附近向壳体顶部和侧壁延伸，把齿轮啮合产生的支反力分散到更大的箱体面积上。对于铸铁或铸钢箱体，筋板还能改善铸造时的金属液流动和冷却顺序，减少厚大截面缩松。底部安装耳板与下箱体连接，耳板上的通孔需要预留足够的扳手空间，螺栓拆装时不能与加强筋、轴端或联轴器发生干涉。吊装孔位于壳体上部，适合在检修开盖时单独起吊上盖，设计时要考虑起吊方向和重心位置，避免起吊后箱盖大幅偏摆而碰伤齿面。

　　建模过程中需要重点控制分箱面、轴承孔、观察口和螺栓孔之间的位置关系。分箱面通常作为装配基准，上盖与下箱在该面贴合；轴承半圆孔的中心高必须与齿轮中心距一致，否则会造成齿轮侧隙异常、轴承外圈受压不均。观察口凸台不宜过高，以免削弱顶部刚度或形成不必要的厚壁；孔口周边应留出盖板密封面宽度，保证垫片有足够压紧宽度。外壁壁厚应尽量均匀，螺栓凸台、轴承座和筋板交接处容易出现热节，三维结构设计时需设置合理圆角和拔模斜度，为后续铸造工艺留有余量。

　　安装边界方面，上盖本身不直接固定到设备底座，而是通过分箱面螺栓与下箱体形成整体，再由下箱体的地脚或法兰承担整机安装。因此上盖外形尺寸要校核与周边防护罩、电机、联轴器和检修通道的间隙，尤其是顶部观察口要保证能够徒手拆装盖板，吊耳位置不能被管路或机架遮挡。端部伸出孔需与轴系、端盖和油封尺寸匹配，孔壁与旋转轴之间保留安全间隙。对于需要在多粉尘、多水汽环境运行的设备，剖分面、视孔盖和端盖位置都应在结构上预留连续密封面，以便装配垫片或涂覆密封胶。整体来看，该上盖结构把封闭、承载、检修、观察和吊装功能集中在一个铸件上，是闭式减速器中保证齿轮系统稳定运行的关键壳体部件。
