三级传动减速箱下壳体铸造结构

　　该零件为三级平行轴齿轮减速装置的下部承载壳体，属于传动设备中承担轴系定位、润滑储油与整机安装固定的核心基础件，在矿山输送、冶金辅机、轻工搅拌、物料提升等需要低速大扭矩输出的工业场景中广泛使用，箱体的结构刚性与形位精度直接决定齿轮啮合侧隙、轴承运转寿命与整机振动噪声水平。

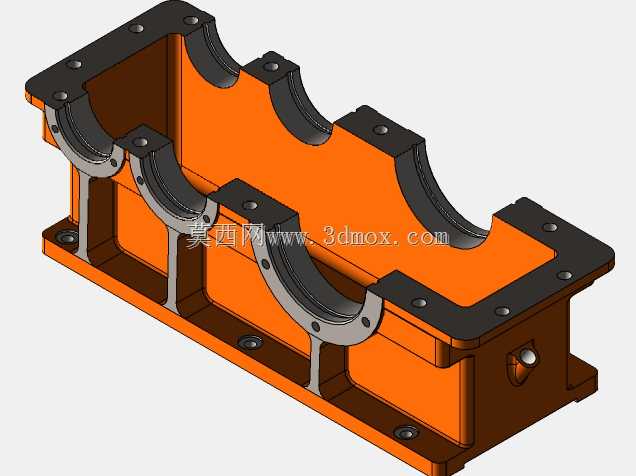

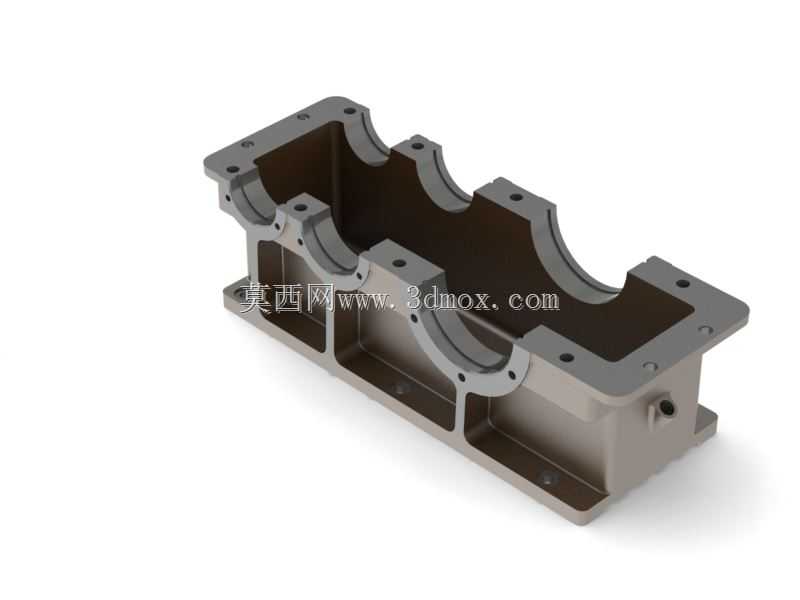

　　从外部安装边界来看，壳体底部为整块平整的安装基面，沿长度方向分布多组地脚螺栓过孔，可直接贴合设备机架的安装平面完成锁紧，底面预留的沉台结构可在装配时避开焊渣与加工凸点，保证支撑接触均匀；壳体长度方向对应三级传动的三根平行齿轮轴，顶部结合面为整体铣削加工的法兰平面，沿轮廓连续布置螺纹底孔，用于与箱盖完成密封对接，结合面的平面度需控制在严格公差范围内，防止运行中润滑油从分箱面渗漏。

　　壳体上部的三个半圆形轴承座孔与箱盖的对应半圆孔合箱后，形成完整的轴承安装腔，分别支撑高速输入轴、中间传动轴与低速输出轴；轴承座外侧的凸台厚度经过加强设计，可承受齿轮传动产生的径向分力与轴向载荷，座孔端面预留的轴承端盖安装孔位，可适配透盖与闷盖两种端盖结构，分别对应轴伸穿出与腔体封闭的装配需求。

　　壳体内部为连通的储油腔，腔底设计有倾斜的导油斜面，齿轮运转时溅起的润滑油可沿斜面回流至油池，避免局部积油与杂质沉积；腔体内部在相邻轴承座之间设置了横向加强筋，既提升了壳体整体的抗弯抗扭刚度，也可在齿轮搅油时起到导流作用，让润滑油更均匀地飞溅到各啮合齿面与轴承滚动体位置；壳体侧壁下部预留了油塞安装孔，用于设备维护时排放污油，侧壁上方的开孔可安装油标或通气器，实时观测油位高度并平衡箱体内外气压，避免长时间运转后箱内温升造成气压升高、油封失效。

　　结构设计上充分考虑了铸造工艺可行性，所有外壁转角均采用铸造圆角过渡，避免铸件冷却时在尖角位置产生应力集中与缩松缺陷；壳体侧壁的厚薄均匀过渡，相邻壁面的厚度差控制在合理范围，减少铸造过程中因冷却速度不一致产生的变形；轴承座位置的局部加厚凸台，将轴系传递的载荷分散到整个侧壁与底部筋板，避免局部应力集中导致壳体开裂。

　　装配逻辑层面，下壳体作为所有传动零件的装配基准，安装时先将各轴系的轴承外圈压入座孔，完成齿轮、轴、轴承的预装合箱后，再通过定位销保证箱盖与下壳体的同轴度，最后锁紧法兰面螺栓；壳体两端的轴伸开孔可根据输入输出端的布置方向选择密封件规格，既可以适配联轴器连接电机与工作机，也可直接安装链轮、带轮完成动力输出。

　　在检修维护场景中，拆开箱盖即可直接暴露所有齿轮啮合位置与轴承部件，无需拆卸底部的安装地脚，即可完成齿面磨损检查、轴承间隙调整与润滑油更换，大幅降低了现场维护的工作量；壳体的外形轮廓完全围绕内部三级齿轮的运动包络设计，在保证齿轮运转不与内壁发生干涉的前提下，尽可能压缩了外部多余空间，让整机结构紧凑，适配安装空间受限的工业设备工位。
