Klimaline KL-80 2P 真空泵三维结构

　　这套三维结构围绕小型工业真空泵的整机布置展开，主体由上部驱动与散热壳体、下部泵腔或储油筒体、侧向安装支架、外接管路、过滤筒以及接口组件构成。模型在外观层面保留了设备真实装配关系，能够用于真空系统方案布置、设备占位校核、维修空间评估以及教学演示。

　　从应用场景看，这类紧凑型真空泵常见于实验室抽真空、小型包装设备、电子制程辅助、气动系统维护、夹具吸附、零件脱泡以及轻型工业真空工位。设备的核心任务是在封闭腔体内形成并维持一定负压，为吸盘、真空台、脱泡容器或实验管路提供稳定真空源。与大型中央真空站相比，该类泵更适合单机配套、移动小工位或空间受限的设备内部集成。

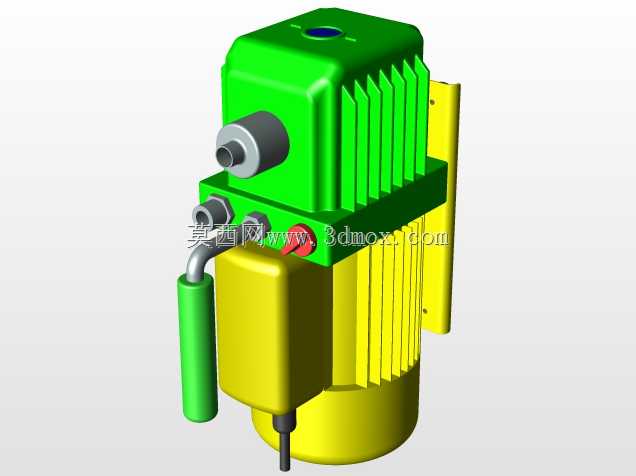

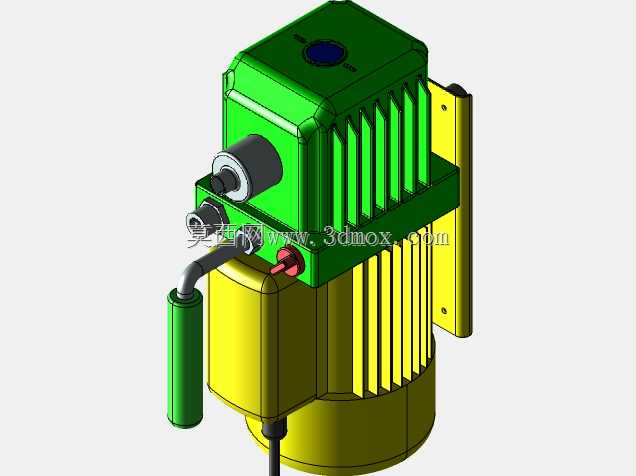

　　结构上，上部绿色壳体承担电机、散热与防护功能，外壳布置有多条纵向散热筋，既增加与空气接触的换热面积，也提高壳体刚性。顶部圆形区域可作为检修、注油或端盖位置的外观表达；侧面黑色圆柱接口与金属弯管组成抽气或排气通路，弯管下方连接绿色立式过滤或消声组件，能够在三维布置中直观体现管路走向和维护拆装方向。下部黄色筒体对应泵体、油室或动力传动区域，外表面同样设置竖向筋条，用于强化散热并减少大面积平面在成型或加工中的变形风险。

　　侧向黄色支架是整机安装边界中的关键部分，支架沿泵体高度方向延伸，并带有安装孔位，适合壁挂或设备侧板固定。进行整机布局时，不能只按泵体外形包围盒预留空间，还需要同时考虑支架固定面、螺栓操作空间、管路插拔半径、过滤筒拆卸行程以及电机周围空气流通通道。若将泵安装在机柜内部，后侧与侧板之间应保留散热间隙，前侧接口区域应避免被横梁或线槽遮挡；底部接线或油塞位置也需要留出检修高度，防止后期维护时必须拆动整泵。

　　设计思路上，该模型把动力段、泵体段、管路附件和安装件分层表达，便于在工程软件中按装配逻辑拆分。上部壳体的筋条方向与气流自然上升路径相协调，适合依靠表面散热的连续运行工况；下部筒体采用较饱满的圆柱与多边形过渡外形，可在有限占地内容纳较大腔体，同时让外观更接近量产铸件或焊接箱体。侧向管路没有采用复杂三维绕行，而是以短弯管连接立式附件，这种布置有利于降低装配难度，也能让用户快速识别抽气端与维护件位置。

　　在选型和布局阶段，需要重点关注接口高度、重心位置以及振动传递。泵运行时电机会产生周期性振动，支架固定孔不应布置在刚度薄弱的薄板上；若安装在设备框架内，建议在支架与安装面之间增加减振垫，并保证连接螺栓的预紧空间。外接管路应避免形成额外应力，尤其是金属弯管与泵接口之间，应允许少量装配公差，防止硬管对密封面产生弯矩。过滤或消声筒位于泵体侧前方，更换时需要沿筒体轴向抽出，因此周边不能布置紧贴的线缆槽或钣金件。

　　外形边界方面，整机高度明显大于宽度和深度，属于立式紧凑结构；上部壳体宽度略大，下部筒体呈圆柱扩展，侧向支架和管路附件会增加实际占用宽度。三维建模时应将这些突出件纳入干涉检查，而不是仅统计主体轮廓。对于设备集成人员，可依据模型确认泵与柜门、电控元件、气管接头和维护门之间的安全距离；对于结构设计人员，可进一步细化壳体壁厚、筋条厚度、安装孔规格、密封面形式以及管路接头标准；对于教学或方案展示，该模型也能清楚说明小型真空泵从动力输入、抽气接口到过滤附件的基本组成。

　　整体来看，该结构强调小空间内的真空发生能力与可维护性，散热筋、安装支架、侧置管路和立式附件共同构成了完整的设备外观与装配关系。在实际工程中，它既可作为独立真空源，也可作为成套设备中的功能模块，三维模型能够帮助设计人员在加工、装配和现场安装前提前发现布局冲突，并围绕振动、散热、接管和维护四个方面完成更可靠的系统集成。
