管材长料悬臂式仓储货架结构

　　该结构面向车间长条形物料的定置存放需求，主要用于圆管、方管、型材、棒料以及成捆管材的分区堆放。与普通层板货架不同，管材类物料长度大、截面小、轴向刚性强，若采用封闭货位，吊装和叉车取放都会受到立柱阻挡；因此方案采用单侧外伸的悬臂布置，让物料沿悬臂方向横向搁置，存取时可从货架正面或端部进入，减少长料在库位内反复拖拽造成的表面划伤。

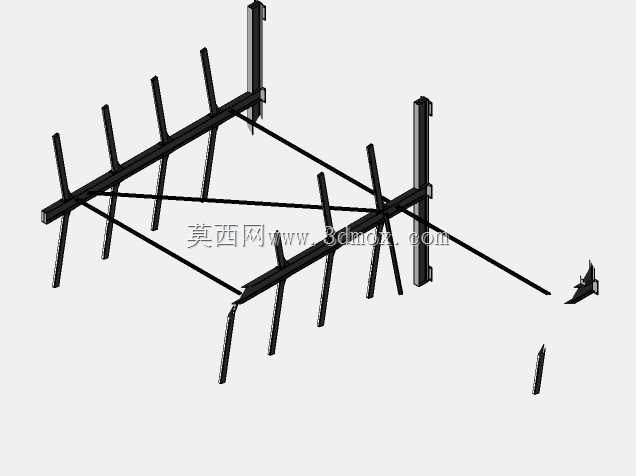

　　整体由三根主立柱、底部纵向承载梁、多层悬臂杆和交叉斜撑组成。主立柱采用竖向矩形截面构件，承担悬臂传来的竖向弯矩和水平扭转；底部沿巷道方向设置通长底梁，既扩大与地面的接触范围，也将单片框架连接成稳定整体。悬臂从立柱两侧分层伸出，层间留有明确高度差，便于按管径、材质或订单批次分开摆放。交叉拉杆在立柱之间形成三角形受力路径，可约束框架侧向变形，尤其在长料集中放置于某一层时，能够把偏载引起的水平力传递到相邻立柱，避免单根立柱独立受力。

　　从使用场景看，这类货架常见于金属加工车间、钢结构预制厂、管道预制工段、焊接班组备料区以及设备维修仓库。现场管材往往长度达到数米，直接落地堆放会占用通道，且底层物料被上层压住后难以清点；悬臂分层后，每一层都可作为独立货位，行车吊带、叉车臂或人工辅助搬运都能对准指定层位。对于需要按材质追溯的不锈钢管、铝合金管和碳钢管，分层存放还能降低混料风险。

　　设计思路上，悬臂并非简单焊接短杆，而是需要结合额定载荷确定外伸长度、杆件截面和根部连接方式。悬臂根部承受整层物料的最大弯矩，越靠近立柱位置弯矩越高，因此模型中立柱与悬臂交接处保持了连续传力关系，斜向支撑用于缩短悬臂的有效受力跨度。若实际工程中载荷较大，可在悬臂上增加挡销、限位块或橡胶护面，防止圆管沿轴向滚动；若存放轻质薄壁管材，则可适当加大层距，提高人工取放便利性。

　　外形边界方面，货架长度由立柱间距和悬臂覆盖范围共同决定，宽度主要取决于悬臂外伸尺寸，高度则由层数、层距及操作空间决定。建模时需要预留叉车作业半径、行车吊具下降空间以及货架与墙面之间的检修距离。底部梁体应落在平整硬化地面上，正式使用时可通过膨胀螺栓与地面固定；若库区地面存在坡度或沉降差异，应先找平再安装，避免立柱受附加侧向力。

　　结构校核重点集中在悬臂挠度、立柱稳定、斜撑连接和底梁抗倾覆。满载工况下，悬臂端部挠度不宜过大，否则管材会向外侧滑移；当物料集中在最不利悬臂端时，立柱会承受偏心弯矩，交叉拉杆则承担相应水平分力。模型把杆件中心线、连接节点和底座位置表达清楚，便于后续在详细设计中补充焊缝尺寸、连接板厚度、地脚螺栓规格以及安全销结构。

　　在三维建模处理上，方管和长圆管类构件适合以基础实体特征搭建，先确定立柱间距与层高，再逐段布置悬臂和斜撑，最后检查杆件之间是否存在干涉。由于货架为重复框架结构，可先完成单片支撑框架，再按间距阵列或复制，随后统一调整斜撑角度。需要注意的是，悬臂层间距并非完全等距，实际布置应结合常存管材直径、捆料高度和搬运器具厚度确定，保证最下层留有叉车叉取空间，最上层不超过车间行车或人员操作的安全高度。

　　该结构的价值在于把零散长料从地面堆放转变为立体存储，在有限车间面积内提高库位容量，同时改善物料清点、搬运和安全通道条件。其杆件形式简洁、制造门槛较低，适合按厂区物料规格进行参数化改型；通过调整悬臂长度、层数、立柱高度和斜撑布置，可衍生出单面靠墙型、双面存取型以及重型管材库位等多种方案。
