散料输送用方形法兰连接手动闸板阀

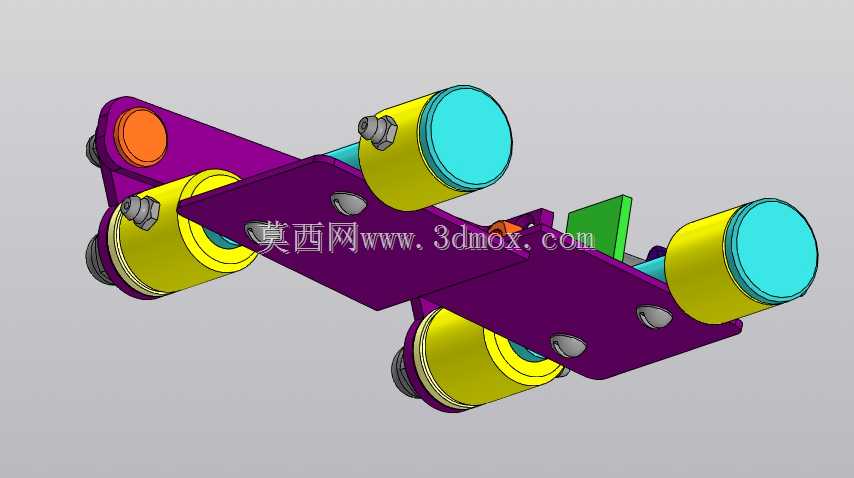

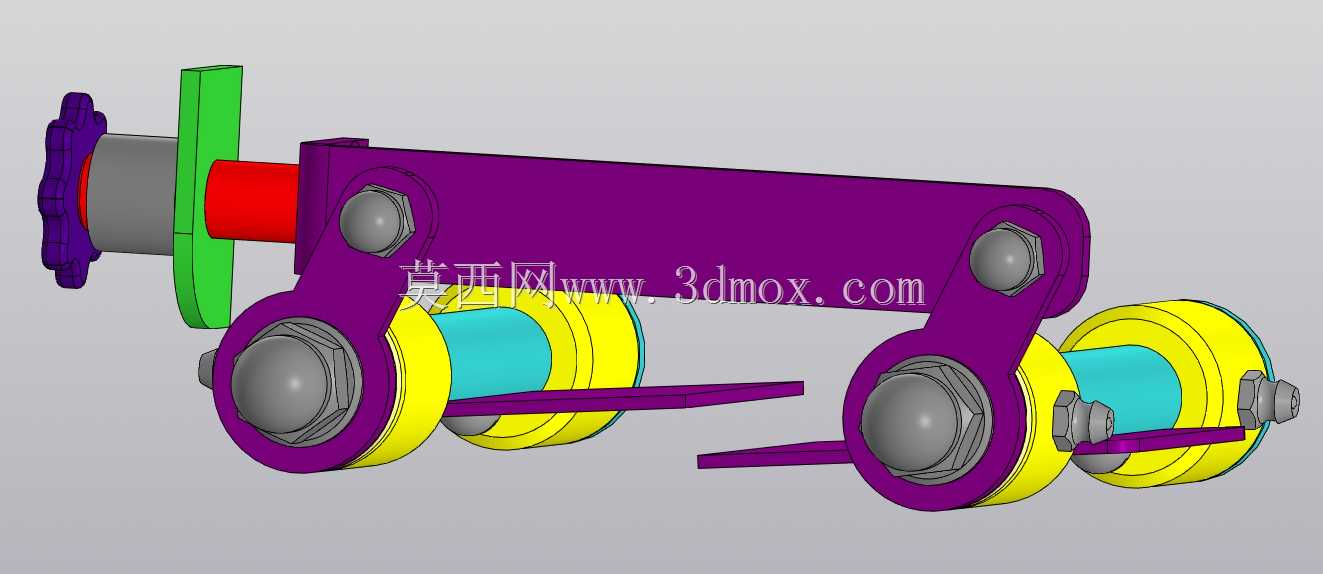

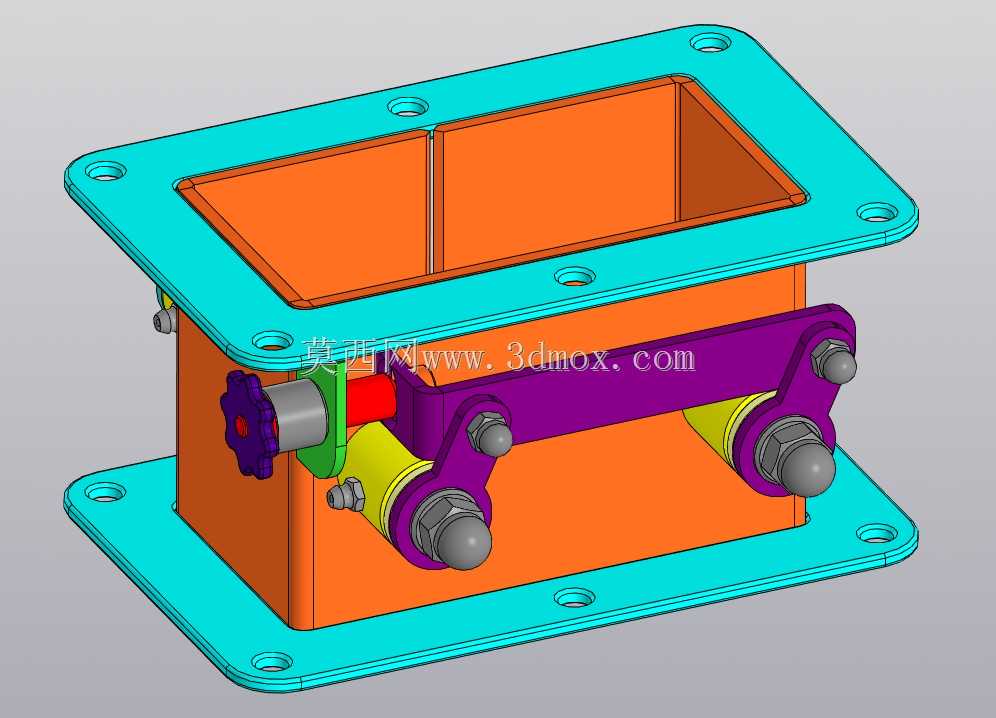

这款闸板阀主要应用在散料处理工况的管路与料仓衔接位置，常见于粮食加工、建材粉料输送、化工颗粒料转运的生产环节，安装在料仓出料口、溜管转接段位置，用来控制散状物料的通断，也可在半开状态下调节物料的下料流量，适配无粘性的颗粒、粉体类物料，避免物料在转接位置出现卡滞、漏料的问题。阀体整体采用上下方形法兰的连接结构，法兰面预留均匀分布的螺栓安装孔，可直接与同规格的方形料口、溜管法兰对接，安装时无需额外做转接工装，对接面可加装密封垫片减少粉料外溢，上下法兰的平行度在设计时做了公差约束，避免安装后出现阀板卡涩的问题。驱动部分采用手动摇臂结构，搭配带防滑纹路的操作手轮，操作人员无需额外辅助工具即可完成启闭操作，摇臂与阀板之间通过连杆传动结构连接，传动位置加装了自润滑轴套，减少长期操作带来的磨损，阀板滑动轨道内嵌在阀体腔体内部，轨道间隙做了适配散料的优化，既不会因为间隙过大出现漏料，也不会因为间隙过小被粉料颗粒卡滞，阀板采用平整的耐磨板材制作，滑动过程中可完全截断料流通路，关闭状态下能承受料仓内物料的静压力，不会出现阀板变形漏料的问题。阀体的腔体采用直通式方形流道设计，流道内部无突出的结构死角，物料通过时不会出现积料、残留的问题，避免不同批次物料输送时出现混料情况，两侧的传动连接位置做了防尘密封结构，防止细粉料进入传动铰点造成操作卡涩，延长设备的维护周期。设计时充分考虑了现场安装的操作空间，摇臂的操作侧预留了足够的手部操作空间，安装时可根据现场操作方向调整手轮的安装朝向，适配不同的现场布局需求，整体结构没有复杂的电子元器件，纯机械结构的可靠性更高，适合在粉尘较多、工况相对复杂的散料加工车间长期使用，日常维护仅需定期在传动铰点加注润滑脂即可，无需复杂的拆解保养。
