多层可调式电缆盘存储货架结构

　　这套结构面向线缆车间、电气装配区和工程物资周转场地，核心解决成卷电缆盘长期平放占地、取线拖拽困难以及不同盘径混放时定位不稳的问题。现场常见的电缆卷盘重量从几十公斤到数百公斤不等，盘径、盘宽差异很大，如果直接落地堆叠，内层线缆受压变形，外层护套也容易被地面油污、铁屑划伤；采用分层承托后，每一卷盘都拥有独立支撑位，放线时可在轴位上缓慢转动，不必反复吊装移位。

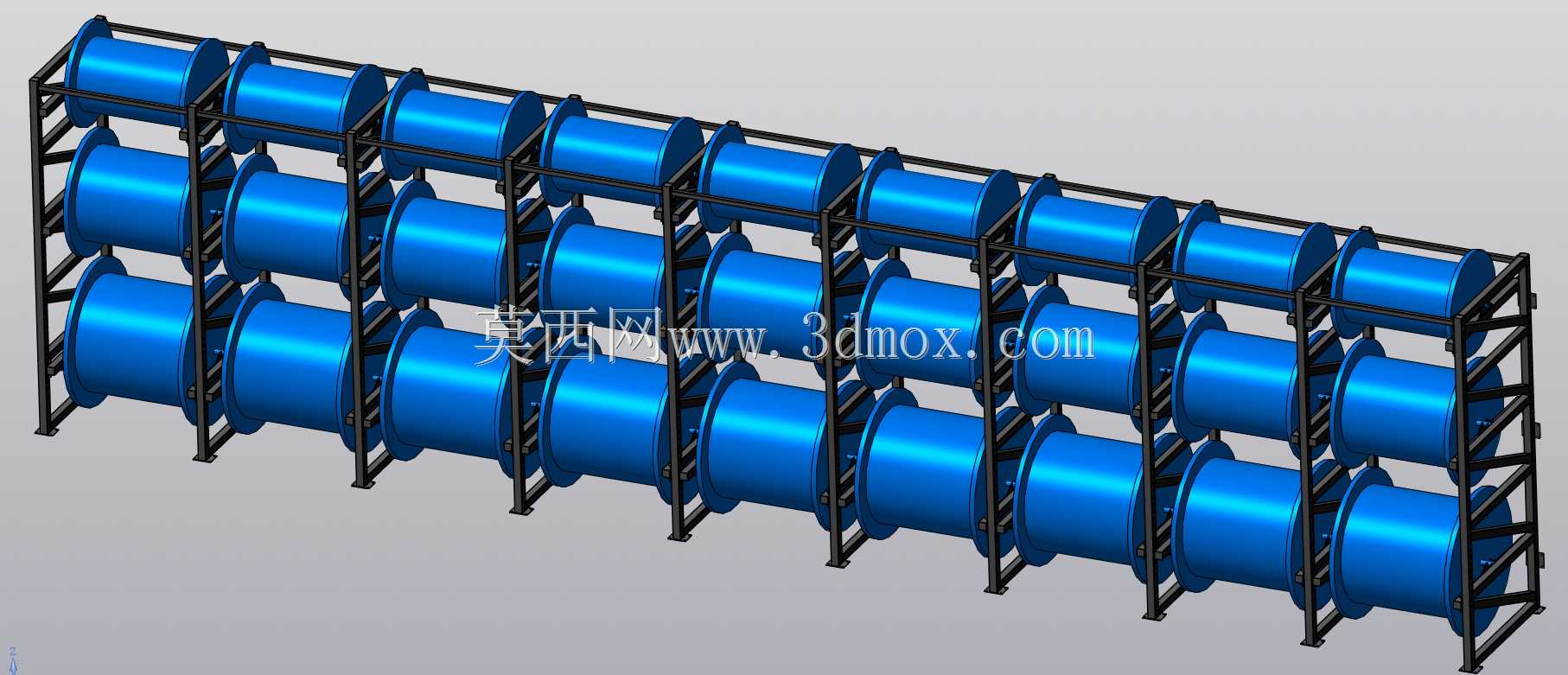

　　整体框架采用矩形钢管焊接成直立立柱与横向连系梁，立柱沿长度方向按固定间距排列，形成三行多列的存储矩阵。黑色杆件承担弯矩与剪切载荷，蓝色卷筒位对应电缆盘的安放区域；盘体两侧由贯穿式托轴限位，托轴搭放在立柱的可调支座上，避免卷盘轴向窜动。立柱下部设置外伸支脚，支脚与地面接触面积加大，满载时能够降低整机重心，防止操作人员牵拉电缆时货架前倾。相邻立柱之间通过斜向撑杆连接，长向框架的抗侧摆能力得到加强，尤其在车间行车吊运卷盘、地面叉车近距离经过时，结构不会因侧向触碰产生明显晃动。

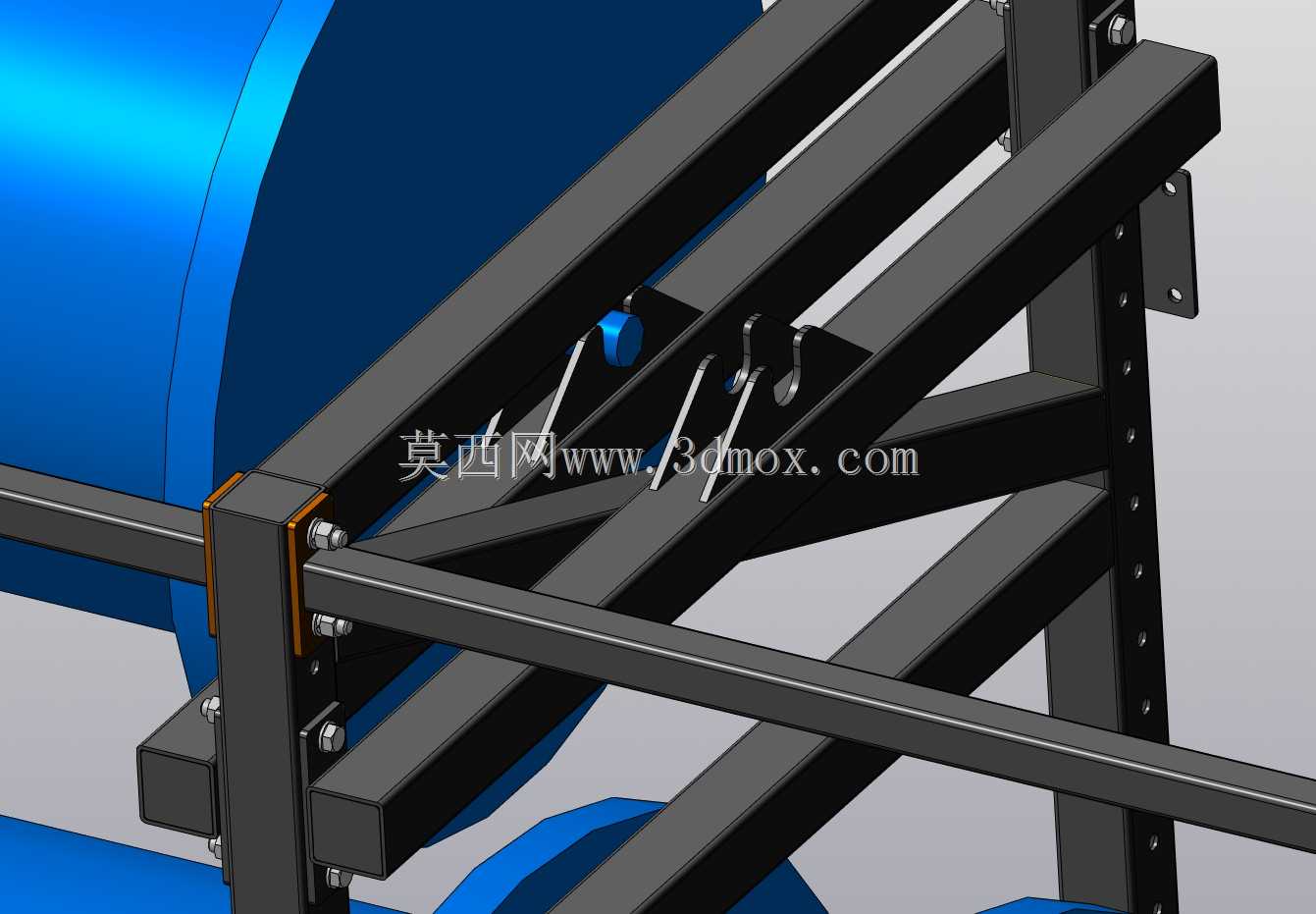

　　高度调节是该货架的关键设计点。立柱上预留多档定位孔或卡槽，托轴支撑座可根据电缆盘直径上下调整：小盘径电缆放在上层时，支撑座下移，保证盘缘与上层梁之间留有转动间隙；大盘径电缆放在中下层时，支撑座上移，避免盘体底部与下层构件干涉。层间距并非按统一均布处理，而是结合常用盘径范围设置多档可变位置，底层预留更大空间用于重盘，上层放置较轻、周转频率较低的卷盘，这样既符合人工取放的作业高度，也让重载尽量靠近地面。

　　从安装边界看，货架沿长度方向连续布置多个货位，适合靠墙或沿车间通道排列；深度方向只需容纳卷盘直径并保留两侧吊装余量，宽度利用率明显高于散放。托轴伸出端与立柱外侧保持安全距离，行车吊具或液压叉车能够从端部对位，卷盘落位时先将中心孔对准托轴，再缓慢放下，使盘体重量由轴和支座共同承担。框架底部支脚应落在平整硬化地面上，若现场地面存在坡度，可通过垫板调平，避免四点受力不均。

　　在功能细节上，每个货位服务一个独立卷盘，电缆端头可从盘侧引出并临时固定，防止线头松散拖地。转动支撑处保留适当间隙，使卷盘放线时随拉力旋转，减少电缆与盘体之间的摩擦。对于需要频繁领料的工位，货架可布置在装配区附近；对于批量储备场景，则可沿仓库通道成排扩展，通过增加立柱节数延长存储能力。

　　建模时需要重点控制立柱孔位间距、托轴直径与卷盘中心孔的匹配关系，以及各层支撑座的同轴度。若两侧支座高度不一致，托轴会产生附加弯曲，卷盘转动也会卡滞。横向梁与立柱连接处应体现可靠传力路径，斜撑布置需兼顾货位开口，不能遮挡卷盘吊装路径。整体结构没有复杂传动机构，设计重点在于承载框架、可调支撑和卷盘限位之间的协调，使不同规格电缆盘都能稳定存放、顺畅放线，并在有限仓储面积内提高物料管理秩序。
