三通管路接头6-53-011结构设计

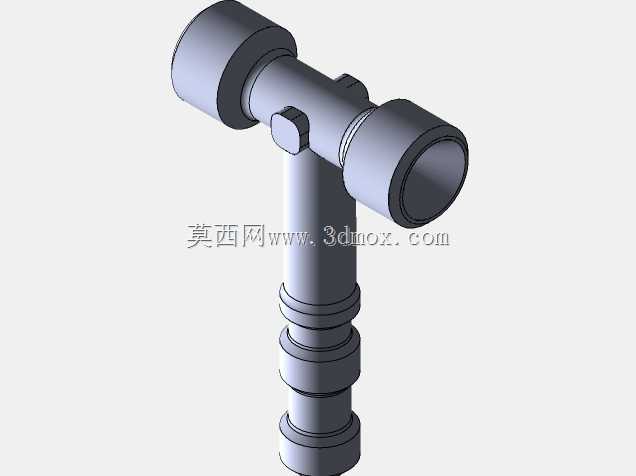

　　在流体输送系统的现场布管作业里，三通类分流接头承担着把单路介质拆分为两路、或者把两路介质汇合成单路的核心转接任务，这款编号6-53-011的三通接头，结构形式为横向两端内螺纹接口、纵向一路带多级阶梯轴段的外伸连接端，整体参照GOST 16074-70苏式管路接头标准完成结构建模，适配公称通径6mm等级的低压流体管路，常见应用场景覆盖小型液压站控制油路、气动设备分支气路、实验室流体测试台架以及老旧俄系工业设备的管路备件替换。

　　从实际安装边界来看，横向两个接口的轴线保持严格共线，接口端部加工有内螺纹沉孔，孔口预留了密封端面的贴合余量，装配时可以直接对接同规格的外螺纹管路接头，端面处可搭配紫铜垫片或者O型圈实现端面静密封，避免螺纹旋合处出现介质渗漏。纵向伸出的主管段并非等直径光杆，而是沿轴向依次布置了多道环形凸肩与凹槽：靠近三通主体的第一道凸肩用于限位锁紧螺母，中间的环槽可嵌入卡簧或者挡圈实现轴向定位，下段的多级阶梯轴面分别适配不同内径的软管、卡套或者快插接头，这种阶梯式轴段设计的优势在于，同一个接头本体不需要额外加装转换套，就可以匹配两到三种不同壁厚、不同内径的柔性管路，在设备维修备件不全的现场工况下能大幅降低备件库存种类。

　　建模过程中首先确定三个通路口的轴线空间位置：横向两接口轴线的同轴度公差需要控制在0.1mm以内，纵向接口轴线与横向轴线保持垂直相交，交点位于横向流道的中心位置，保证内部流道转折处没有突兀的台阶或者错位，减少介质流经分流位置时的局部压力损失。接头本体的侧壁还设置了一个小尺寸的方形凸台，这个凸台并非工艺冗余结构，实际装配时可以用开口扳手卡在凸台面上施加反向扭矩，避免拧紧横向两端管路时整个接头跟着管路同步转动，保护纵向已经接好的软管不会被扭转拉扯，很多新手设计管路接头时经常忽略这个扳手位结构，现场装配时只能用管钳夹住圆柱外圆，很容易夹伤接头表面、甚至把薄壁管路夹变形。

　　流道内部的转折位置做了圆角过渡处理，没有采用直角相贯的尖锐棱边，一方面可以降低液压油高速流过时的湍流噪声，另一方面也能避免气路系统中水汽在尖角处积聚形成锈蚀起点。接头的壁厚选取参照标准里的公称压力等级，横向接口的外壁厚度大于纵向轴段的壁厚，因为横向两端螺纹旋合时会受到额外的装配预紧力，壁厚余量不足容易在螺纹根部出现胀裂失效。纵向轴段上的每一道环形槽的槽宽和槽深都对应标准卡簧的尺寸，槽底保留的芯部壁厚满足承压要求，不会因为开槽导致流道侧壁被打穿。

　　在整机管路布局里，这类三通接头通常安装在阀组到执行元件之间的分流节点，比如气动夹具的供气支路，单路进气经过三通之后可以同时给两个夹紧气缸供气，保证两个气缸的进气压力基本一致；在小型润滑系统里，也可以用这类三通把润滑油路拆分，分别送到两个需要定期注油的轴承点位。安装时横向两个接口的拧紧扭矩按照螺纹规格对应的推荐值施加，纵向插接软管之后可以用卡箍卡在对应的环槽位置，环槽的侧壁可以挡住卡箍轴向滑移，避免管路带压运行时软管从接头上崩脱。整个零件的结构没有复杂的异形曲面，所有特征都是回转体加少量凸台，实际加工时可以用六角棒料或者圆棒料在数控车床上完成大部分工序，侧面的小方台只需要一次铣削或者钳工锉修即可成型，加工工艺性良好，适合批量备件生产。建模时把所有配合面的尺寸公差、密封面的粗糙度要求都在三维模型里做了对应标注，后续出工程图时可以直接引用模型参数，不需要反复核对标准条文，能有效缩短管路备件的设计迭代周期。
