方孔穿芯式电流互感检测元件

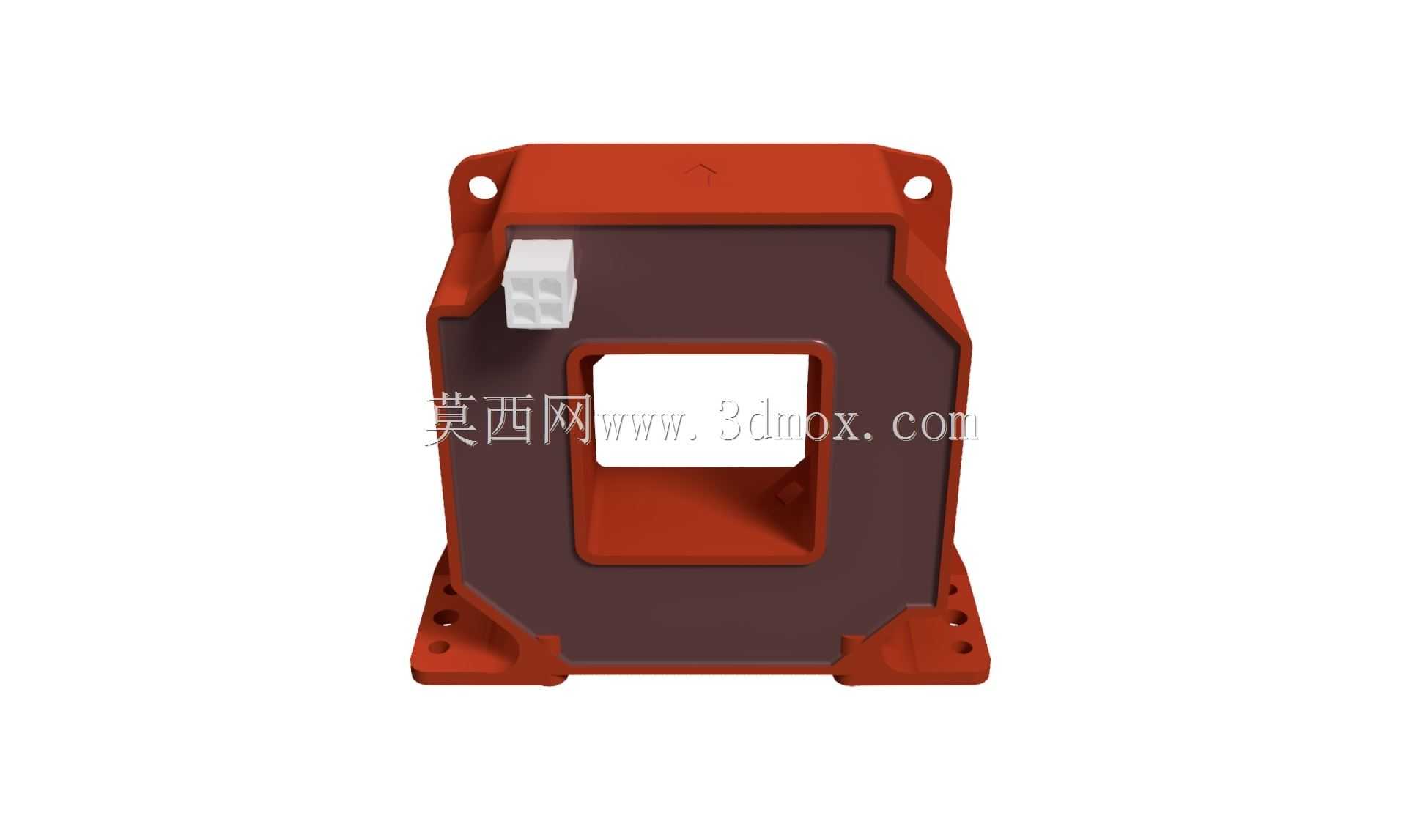

　　在大功率变流柜、变频传动屏、光伏并网逆变单元和工业整流装置里，主回路铜排往往需要直接穿过检测元件，才能在不切断母排、不增加串联接触点的情况下取得电流信号。这个方孔穿芯式检测元件就是围绕这种安装条件展开的：中部保留大面积矩形贯通窗口，母排从窗口中穿过后，元件本体通过四角安装耳固定在绝缘板、安装梁或柜内支架上。相比圆形穿孔结构，矩形窗口更适合宽厚铜排、叠层母排和多根并联排走线，能够减少母排弯折，也便于在紧凑柜体内保持相间距。

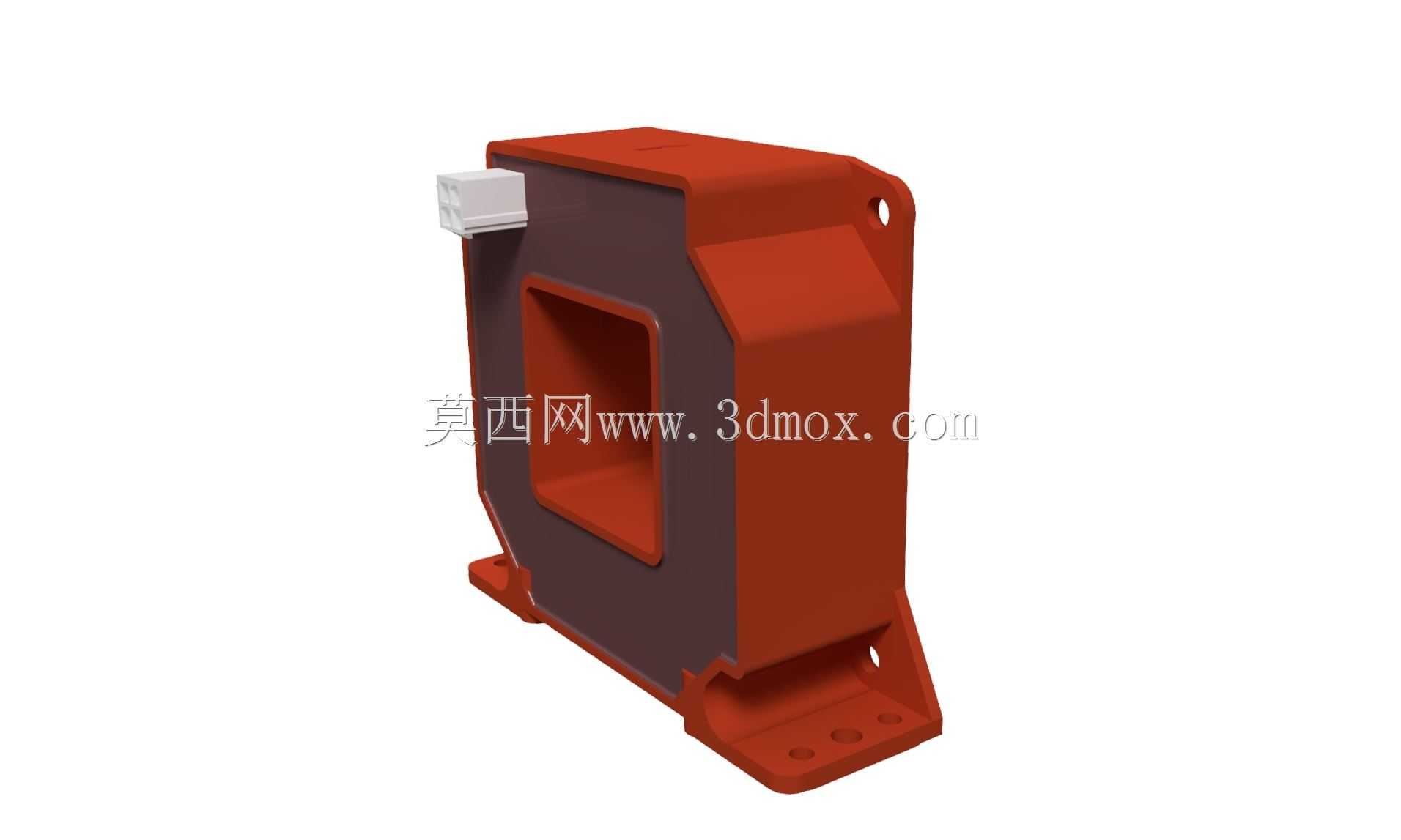

　　从结构上看，元件外部采用带安装翼边的包覆壳体，上下两端均伸出带孔固定脚，孔位围绕中心窗口对称布置。这样的布局有两个实际好处：一是安装后受力点远离中心磁路区域，紧固螺钉产生的局部压力不会直接压在敏感段；二是柜体振动、母排热胀冷缩和运输冲击可以通过翼边过渡，避免壳体根部出现应力集中。底部固定脚带有加强筋和台阶面，贴合安装板时能够形成稳定支撑，顶部孔位则方便在不同朝向的柜架上复用同一外形。

　　侧面设置的小型插接端子用于二次信号输出，端子位置偏离主母排通道，接线后不会与穿排区域干涉。工程布置时，信号线束可沿柜体侧壁走线，与动力铜排保持必要距离，降低强电回路对弱电采样线的耦合干扰。元件主体的大面包覆结构既承担绝缘防护，也为内部磁路和绕组提供定位边界；外露轮廓以平直面为主，便于在三维布局中检查与相邻断路器、接触器、散热风道和支撑绝缘子的间隙。

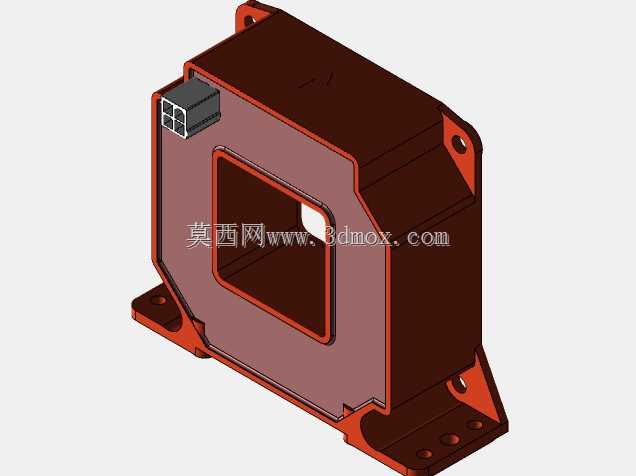

　　建模时需要重点把握中心窗口、安装孔和端子三者的相对关系。窗口尺寸决定可通过母排的最大宽度、厚度以及叠排数量，也影响母排与元件内壁的爬电距离；安装耳的外轮廓决定柜体开孔或支架跨度；端子包络则要纳入插头插入后的空间，不能只按本体静止尺寸校核。若在总成中采用母排直立穿过的方式，应让元件固定面与母排支撑面保持平行，防止窗口边缘与铜排尖角摩擦。若多相并排安装，还要结合相间距检查相邻元件翼边、端子插头和线束弯头，不能只看中心体宽度。

　　该类元件常用于电机驱动、电源回馈、无功补偿和大功率实验台等场景，核心作用是把主回路大电流按比例转换为控制系统可接收的采样信号，为过流保护、闭环调节和电流显示提供依据。设计选型阶段，除了电气参数匹配，机械边界同样关键：穿孔方向要与母排走向一致，固定脚后方要预留工具空间，端子侧要留出插拔和绑扎位置。模型把包覆壳体、安装翼边、加强筋、固定孔、中心方孔和侧置端子均按实物包络表达，适合在柜体总装、母排设计、绝缘距离校核和维护空间分析中直接使用。

　　实际装配中，这类元件通常先固定在支架上，再穿入主铜排；也可在母排预装后从侧向套入，但前提是窗口周边有足够退让空间。由于本体外形接近方形且四角外伸，排布时不能简单按圆柱体估算占位，尤其要核对底部筋位与安装板焊缝、压铆螺母、线槽边缘的关系。对于需要承受持续振动的设备，安装面平整度和紧固件防松也应同步考虑，避免固定脚受偏载。整体结构体现了强电检测元件在柜内集成时的典型思路：以贯通窗口服务主回路，以对称翼边完成可靠固定，以侧置端子隔离信号接线，并通过厚实包覆外形保证绝缘和装配稳定性。
