红黑方形电气接口防护壳体结构

　　这套红黑配色的方形电气接口壳体，在桌面小型电控装置、嵌入式测试模块、便携工业通讯终端里十分常见，日常做设备集成时，经常需要给外露的电气接插件做防护封装，既要保证接口插拔顺畅，又要把内部电路板、接线端子完全罩住，避免车间里的金属碎屑、切削液飞溅、日常磕碰损伤核心元件。

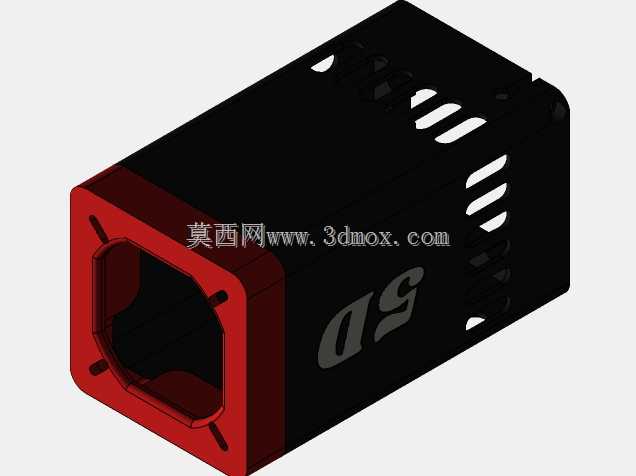

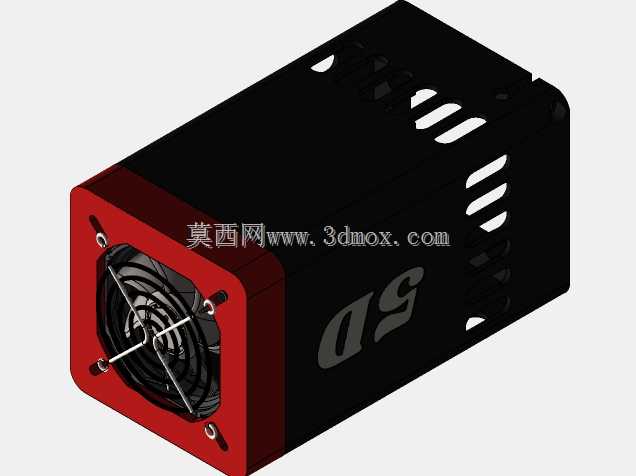

　　从结构布局来看，壳体主体采用方正的盒型设计，黑色主壳承担内部元件的容纳功能，前端红色端框专门作为接口侧的安装基准。前端面开出异形的接插件避让窗口，窗口轮廓完全匹配常用品字电源插座或者同规格工业通讯接口的外轮廓，窗口四周预留四个对称的安装孔位，孔位做了沉台处理，螺丝锁紧之后头部不会突出端框表面，既可以直接把插座从内侧固定在端框上，也能让整个壳体通过这四个孔位对接固定到设备面板上，安装时不需要额外做复杂的定位工装，端框的外边缘就是天然的定位靠面，贴紧安装板之后锁紧螺丝就能保证接口和面板开孔完全对中，不会出现插拔插头时别劲、针脚偏斜的问题。

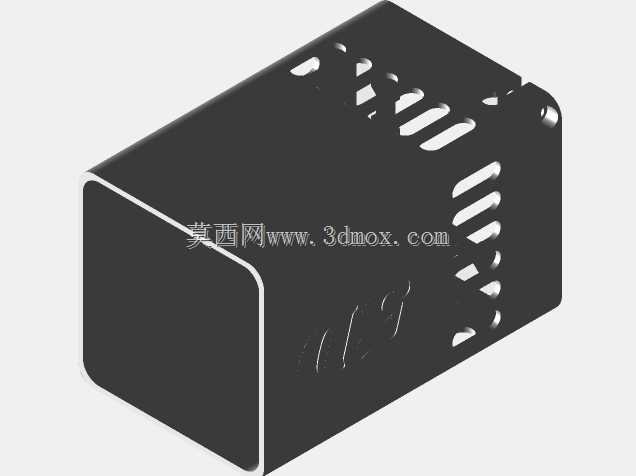

　　主壳侧面设计了多组长条形散热通槽，槽孔沿着壳体长度方向分层排布，这种开槽方式不是随意切割：一方面内部模块工作时产生的热量可以通过槽孔形成自然对流，不需要额外加装散热风扇，降低装置自身的故障点；另一方面槽孔的走向和壳体受力方向一致，不会因为开槽大幅削弱盒体的结构刚性，日常搬运、设备震动时壳体不会出现弯折变形。壳体顶面预留了两个小型卡扣挂孔，既可以在壳体内部加装固定卡扣用来卡紧内部电路板，也能作为外挂走线的固定位，方便整理外接的通讯线、电源线，避免线缆拉扯到接口焊点。

　　设计这类壳体的时候，首先要敲定的就是接口端的安装边界：前端红色端框的外轮廓尺寸要比内部盒体稍大，形成一圈限位法兰，当壳体嵌入设备面板开孔时，法兰面直接抵在面板外侧，控制壳体的插入深度，不会出现整个壳体掉进设备仓内部的情况。内部空腔的尺寸要提前匹配所容纳模块的外形，长宽方向预留0.5到1毫米的装配间隙，方便电路板、插座的装入，高度方向要留出接线端子的折弯空间，避免盒盖扣合之后压到导线绝缘层。壳体侧壁的厚度根据使用场景调整，固定在设备内部长期不动的场景，壁厚可以取1.5到2毫米，兼顾结构强度和材料成本；如果是经常手持移动、外场使用的便携模块，壁厚可以加到2.5到3毫米，边角位置做加厚处理，跌落时不容易出现开裂。

　　实际选型应用中，这类壳体可以适配多种小型电气模块：可以作为工业设备的电源输入转接盒，把外部供电插座集成在端面上，内部加装滤波电路、保险端子，给后端主控模块提供稳定的供电接入；也可以作为小型通讯协议转换模块的外壳，内部放置485转以太网、串口转CAN的转换电路板，前端接口用来插接通讯总线，侧面散热槽保证模块长时间通讯传输时不会积热；还可以作为小型传感器的信号处理盒，把传感器的信号调理电路封装在壳体内，通过前端接口对外输出标准信号，屏蔽车间里的电磁干扰。

　　建模过程中要重点关注几个配合细节：前端窗口和接插件的配合间隙要控制在0.3毫米以内，间隙过大会出现插座晃动，间隙过小装配时会发生干涉；四个安装孔的位置度公差要控制在0.1毫米以内，保证插座固定之后针脚和插头的对位精度；侧面散热槽的边缘要做倒角处理，避免装配维修时锋利的槽边割伤操作人员的手部，也防止割破线缆的外皮；壳体上下盖的配合位置设计止口结构，止口的配合高度取2到3毫米，既可以提升壳体的密封防尘能力，也能让上下盖装配时自动对齐，不需要额外做定位治具。红色端框和黑色主壳可以采用双色注塑成型，也可以做成两个独立零件通过卡扣或者螺丝组装，分体式设计的好处是端框如果出现磕碰损坏可以单独更换，不需要报废整个壳体，后期维护成本更低。壳体表面的标识区域做了平整留白，可以丝印接口定义、警示标识，方便现场操作人员快速识别接口功能，避免插错线路。
