平行连杆式重载夹持吊具结构设计

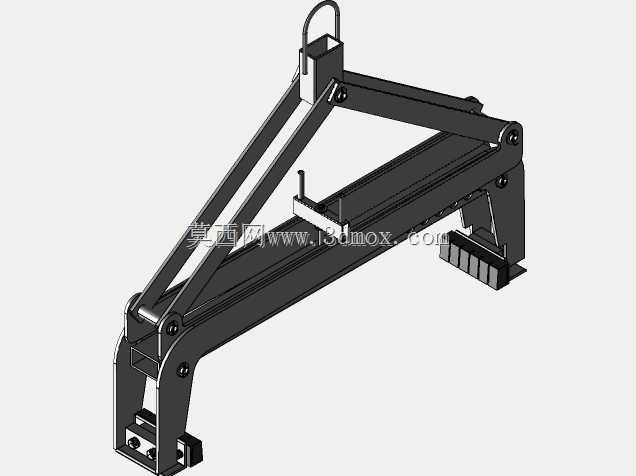

　　这款平行连杆式夹持吊具，主要面向车间内规整块状物料的垂直起吊与短距离转运场景，常见于钢材仓储区的方坯、成品砌块、堆叠式硬质包装箱的吊装作业，适配常规桥式起重机、平衡吊的末端挂装接口，无需额外配置动力源即可完成夹持动作，依靠物料自重触发夹钳的锁止力，属于无源式吊装工装的典型结构。从结构布局来看，整体采用双侧对称的平行四连杆构型，顶部设置一体式吊环作为起吊受力点，吊环与上横梁采用铰接连接，可适配起吊过程中吊索的小角度偏摆，避免附加弯矩传导至连杆结构。两侧的主承力臂采用槽型截面的型钢焊接构型，相比实心杆件在同等重量下具备更高的抗弯截面模量，连杆铰接点全部采用带衬套的销轴连接，衬套选用自润滑铜基材质，可减少日常维护频次，

　　适应车间多粉尘的作业环境。夹钳的末端夹持面设计有可拆卸的防滑齿板，齿板表面加工有交错的防滑纹路，与被吊物料接触时可提供足够的摩擦系数，避免物料在起吊过程中出现滑脱；齿板通过沉头螺栓固定在夹臂下端，磨损后可快速拆卸更换，无需整体更换夹臂结构，降低后期运维成本。设计过程中优先考虑了夹持力的自适应特性：当吊具起吊时，物料的重力通过下横梁传导至两侧连杆，带动夹臂向内收拢，物料重量越大，夹臂施加的夹持正压力越高，可自动匹配不同重量物料的夹持需求，无需人工调整夹持力参数。为避免起吊过程中夹钳意外张开，上横梁位置设置有手动锁止插销，当夹钳完全收拢夹持物料后，插销可自动卡入定位孔，锁定连杆的运动自由度，

　　即使出现短暂的失重工况（比如跨越轨道接缝时的吊索晃动），夹钳也不会松脱。安装边界方面，吊具整体收拢状态下的横向宽度适配常规1.2米宽度以内的块状物料，张开状态下最大夹持宽度可达1.5米，顶部吊环的内径适配直径30mm以内的起重机吊钩，整体安装时无需改造现有起重设备的吊钩结构，直接挂装即可投入使用。夹臂的开合行程通过连杆的长度参数匹配，在设计阶段通过运动学仿真验证了全行程范围内无机构干涉，各铰接点的转动角度均在衬套的允许偏角范围内，避免出现运动卡滞。考虑到吊装作业的安全冗余，所有承力连杆的安全系数均取5倍以上，销轴采用40Cr调质处理，表面硬度达到HRC28-32，具备足够的抗剪切与抗磨损性能。

　　夹臂下端的夹持面做了向内的15度倾角设计，当夹持物料时，齿板可与物料侧面完全贴合，避免线接触导致的应力集中刮伤物料表面，同时也能提升接触面积，进一步增大摩擦力。在实际使用场景中，这款吊具可替代传统的钢丝绳捆绑吊装方式，减少人工捆绑、解绳的作业时间，单趟吊装作业的辅助时间可缩短60%以上，同时避免钢丝绳捆绑时可能出现的物料滑脱、边角硌断钢丝绳的安全隐患。结构上没有配置液压、气动等动力元件，整体故障率极低，适合在高温、高粉尘、无外接动力源的仓储、加工车间长期使用，日常仅需定期向各铰接点加注润滑脂、检查齿板磨损情况即可，维护难度极低。设计时还考虑了吊具自身的存放便利性，当不使用时，夹臂可完全收拢，整体占用空间小，可直接挂在车间侧边的挂架上存放，不会占用过多的生产通道空间。
