单轴数控直线滑台进给模组结构

　　这套单轴数控直线进给模组主要面向小型加工工位、检测工位和自动化装配线中的精密往复运动需求，常见于桌面式数控加工单元、点胶或锁附工位、实验平台以及需要受控直线位移的专用设备。模组本体采用型材基座承载线性导轨与传动部件，一端集成驱动电机，滑座上方预留工装安装面，可根据实际工序搭载主轴支架、夹具、检测头或执行元件。

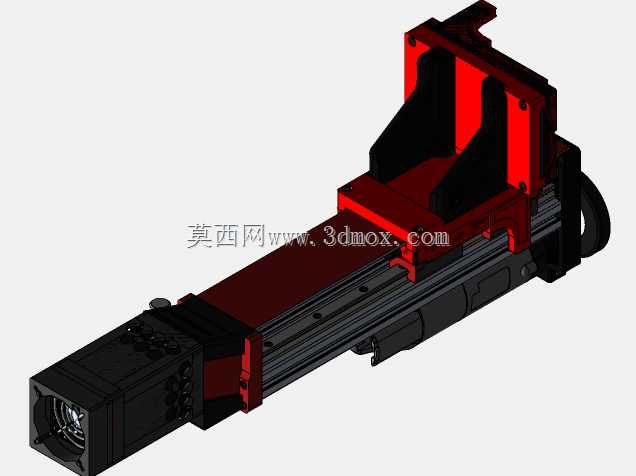

　　从结构布置看，驱动端位于模组一侧，电机通过联轴器或同步传动件将旋转运动传递至内部传动元件，带动滑座沿导轨方向做可控直线运动。导轨副承担滑座及上方负载的支承与导向，型材基座既作为安装基准，也为导轨、传动件和端部支撑提供统一定位面。端部结构需要兼顾电机连接、轴承支撑、防护和维护空间，避免驱动件与运动件在极限位置发生干涉。

　　滑座部分的设计重点在于刚度、安装便利性和运动稳定性。上方红色支架类结构形成较高的承载立面，适合安装需要抬高工作轴线的执行部件；立面与底板之间设置加强筋，可减小悬臂负载下的弯曲变形。支架板面预留连接孔位，便于与外部工装进行螺栓固定。实际选型时，不能只关注行程长度，还要核算滑座中心高、负载重心偏移量、倾覆力矩以及往复加减速时的动态载荷。

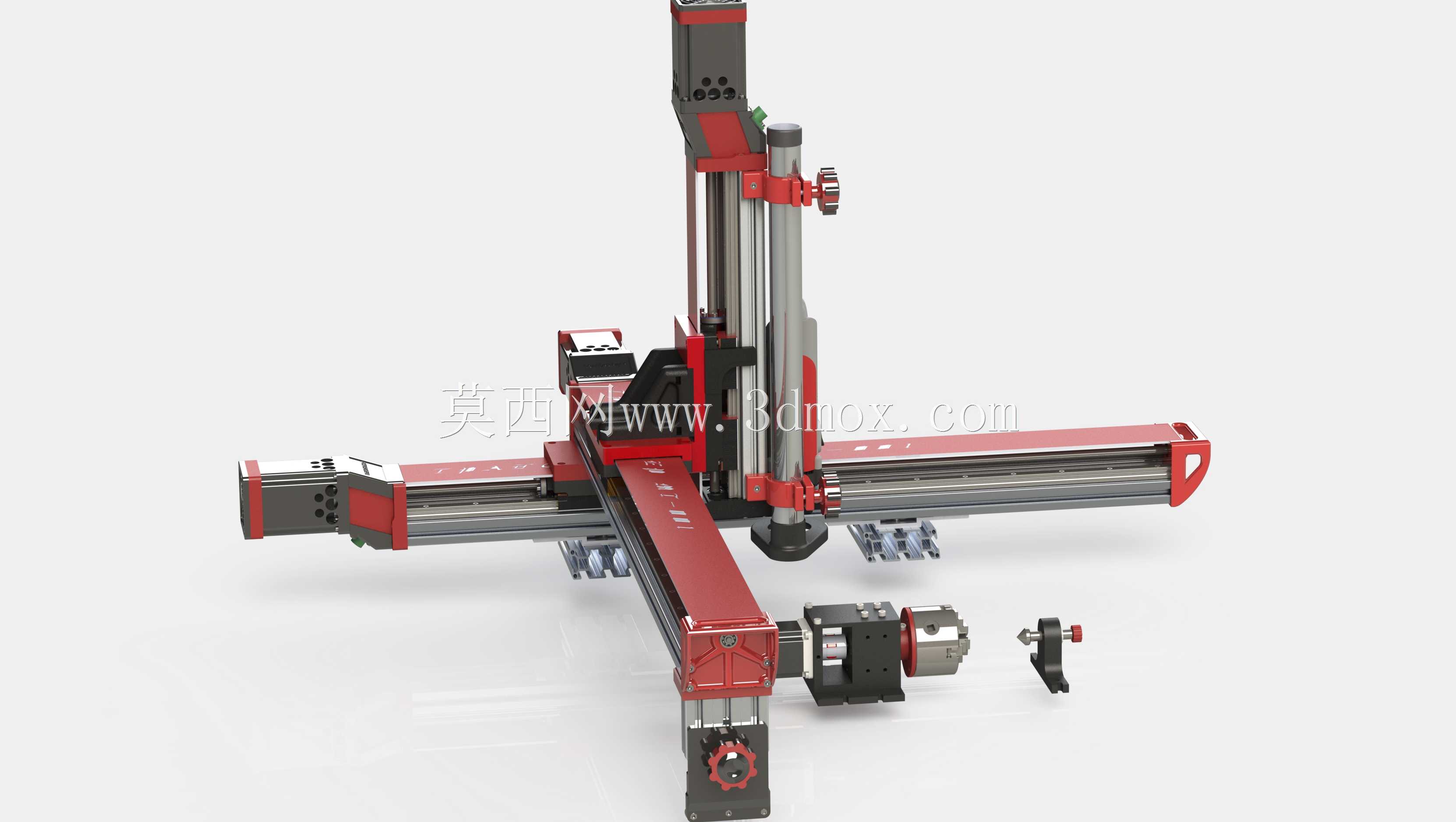

　　在加工类场景中，该模组可作为小型数控设备的X轴或Z向进给单元使用。若承担切削进给，需要结合切削力方向校核导轨规格、丝杠直径、支撑方式和电机扭矩；若用于轻载搬运或定位，则应重点评估重复定位精度、运行平顺性以及传感器布置位置。模组侧向和底部的安装边界通常由型材宽度、端部电机长度、滑座高度和极限行程共同决定，设备布局时应在电机端留出接线与检修空间，在滑座运动两端保留硬限位和缓冲位置。

　　建模过程中，型材基座、导轨、滑块、丝杠或同步带传动件、电机、联轴器、端部安装板和滑台支架需要分层表达。导轨安装面应体现平行度要求，电机轴线与传动件轴线应保持同轴关系，滑座连接孔与支架孔位需形成可装配约束。对于外露运动区域，还应考虑防护罩、拖链或线缆固定路径，防止随动电缆在高频往复中与机架摩擦。

　　该类模组的优势在于结构紧凑、集成度高、轴系边界清晰，适合在有限空间内构建标准化直线运动单元。设计时需把行程、负载、速度、精度、安装姿态和维护方向同时纳入约束，而不是单纯按外形尺寸套用。通过三维结构核对，可以提前发现电机与支架干涉、滑座越程、工装重心过高等问题，为后续详图设计、外购件选型和整机布局提供直接依据。
