带齐纳管CAN型9mm浮动安装绿色激光二极管

　　在光电传感、短距光通讯、工业标线定位这类场景里，激光发射端的安装适配性、抗静电能力一直是结构选型时绕不开的细节，这款带齐纳二极管的CAN型9mm浮动安装绿色激光二极管，就是针对这类安装工况做的结构优化设计。先从实际安装边界说起，这款器件采用标准TO-CAN封装形态，金属管帽外径匹配9mm安装孔径，和常规同封装激光二极管的安装孔位具备互换性，但区别于普通刚性引脚封装的型号，它的安装结构做了浮动设计，管座和引脚之间预留了微小的轴向与径向活动余量，在装配到存在加工公差的钣金安装座、PCB板位时，不会因为孔位同轴度偏差、安装面平面度误差导致引脚受剪切应力，很多现场装配里出现的引脚脱焊、管座应力开裂问题，往往就是忽略了刚性封装在公差累积下的应力损伤，这个浮动结构刚好抵消了装配环节的公差累积，适合批量生产的通讯终端、传感模组的流水线装配，不用额外做安装位的高精度铰孔加工，能降低结构件的加工精度要求，压缩整机装配的调校工时。

　　再看内置的齐纳二极管设计，常规激光二极管的反向耐压阈值很低，生产装配环节的静电、焊接时的浪涌电压、驱动电路上电瞬间的反向尖峰，很容易击穿激光谐振腔，造成器件永久性失效，很多工程人员在选型时会额外在驱动板上并联反向保护二极管，但外置保护件会占用PCB布局空间，还会因为走线寄生电感影响保护响应速度，这款器件直接在管壳内部集成了反向齐纳保护管，和激光芯片并联封装在充氮密封的金属管壳内，不需要外部额外加保护元件，既节省了板上布局空间，也缩短了保护回路的路径，抗静电、抗浪涌的能力比外置保护的方案更稳定，适合在工业现场电磁环境复杂、操作人员静电防护不到位的装配场景使用，能大幅降低生产环节的器件损耗率。

　　从功能特性上看，绿色激光的波长处于人眼视见函数的高敏感区间，相同光功率下的可视距离比红色激光远很多，在短距自由空间光通讯的对准调试、户外施工标线的发射端、工业机器视觉的线结构光源场景里，不需要额外加装高倍率扩束镜就能获得清晰的可视光斑，管帽顶端的光学窗口做了平面增透处理，出光发散角控制在小角度区间，搭配常规的准直透镜就能获得平行度良好的出射光束，不需要额外做窗口片的角度调校。结构设计上，金属管壳采用可伐合金材质，和引脚之间的玻璃烧结密封性能可靠，能满足工业级温湿度环境下的使用要求，不会因为长期在高低温交变环境下出现管壳漏气、芯片氧化的问题，两根直插引脚的间距符合标准TO封装的引脚规范，兼容常规的波峰焊、手工焊接工艺，不需要定制特殊的焊接治具。

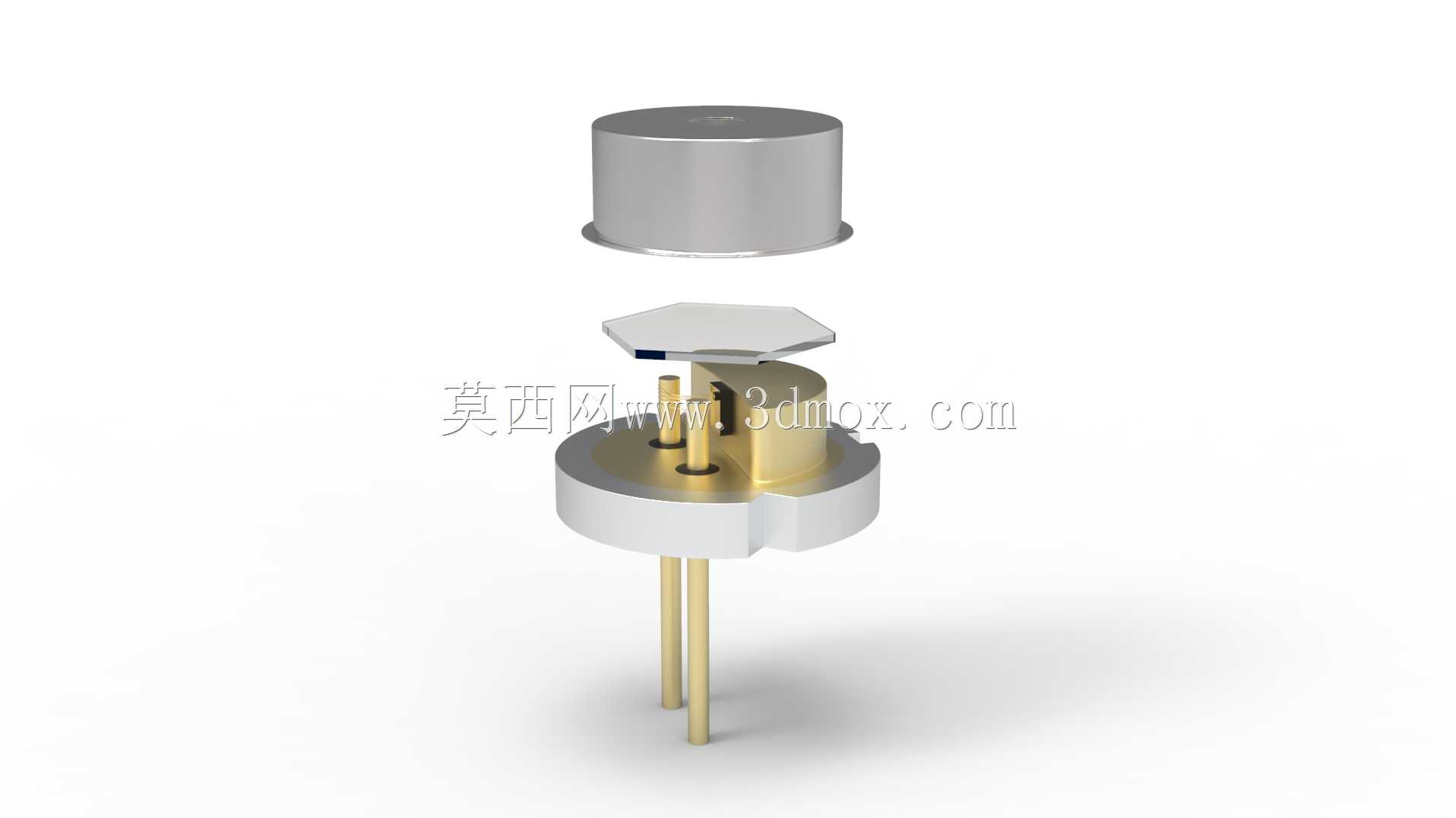

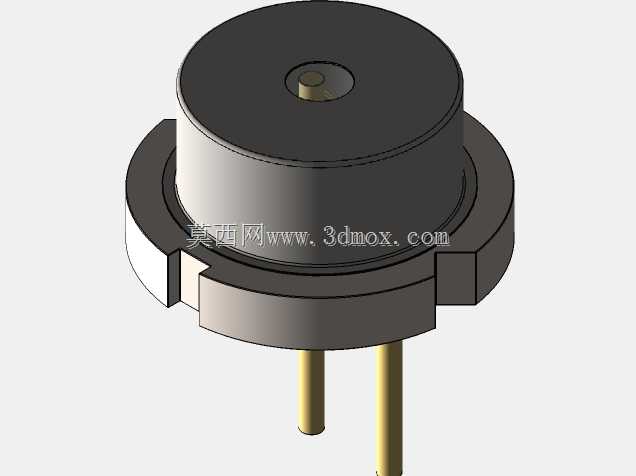

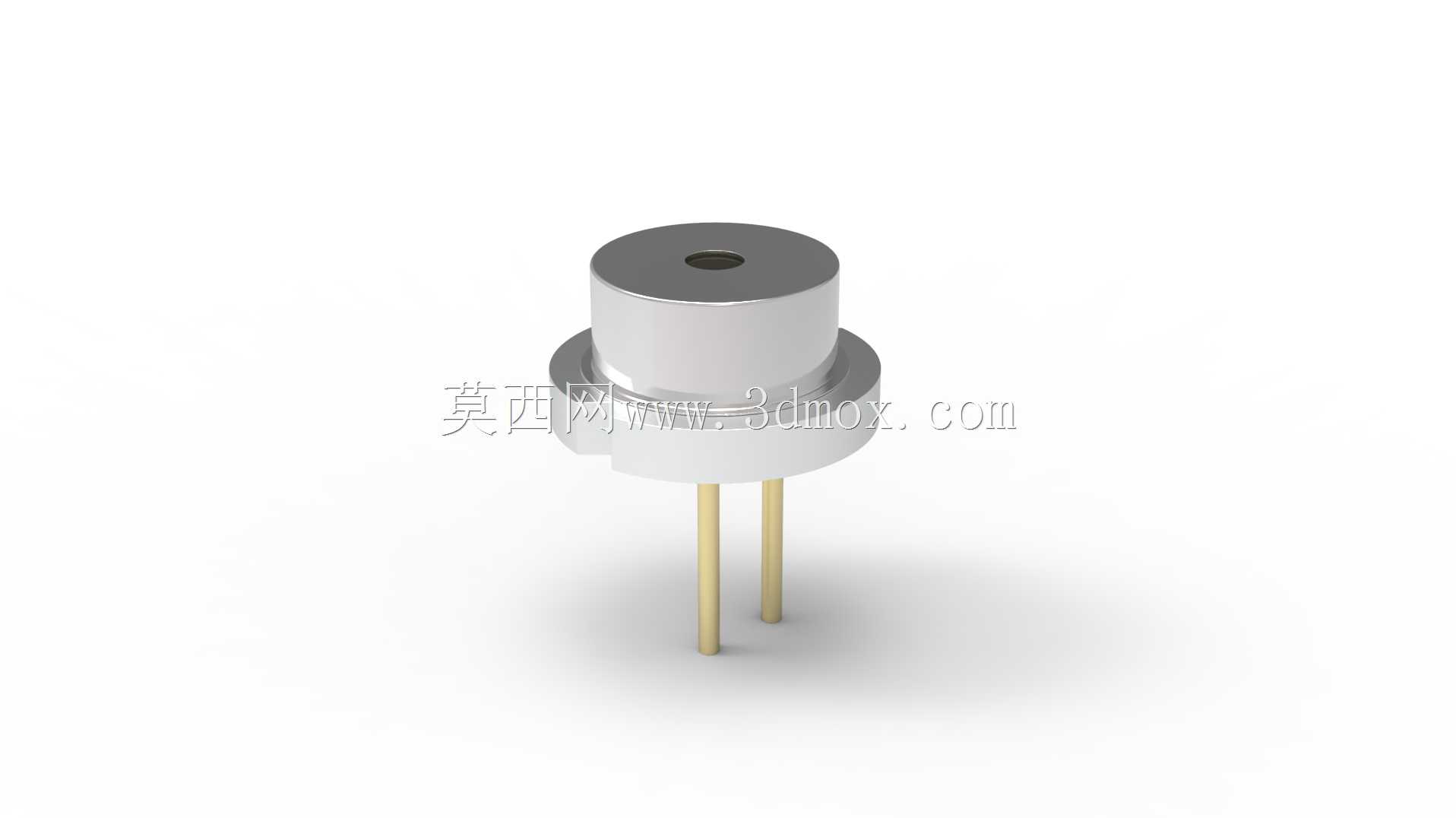

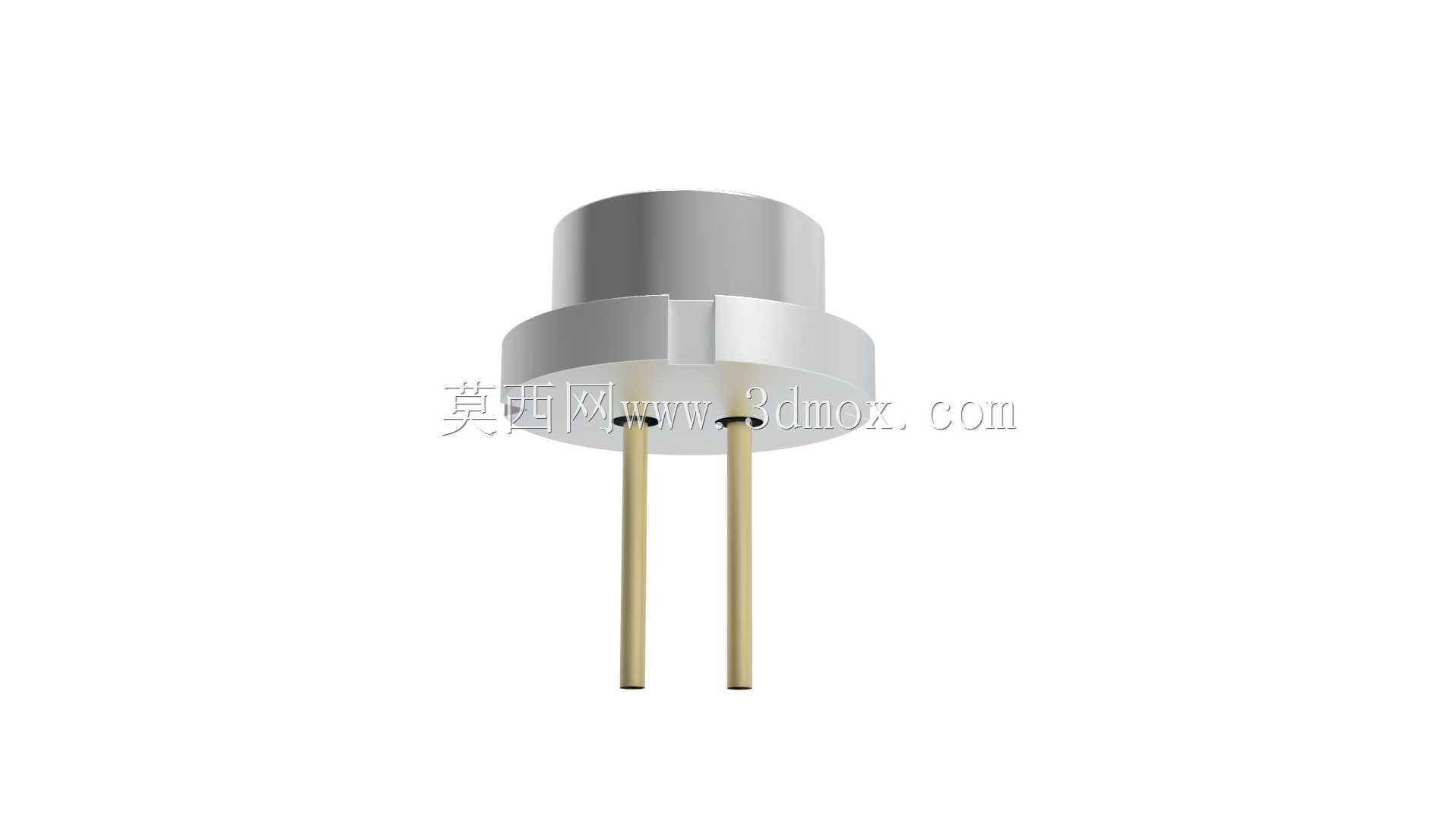

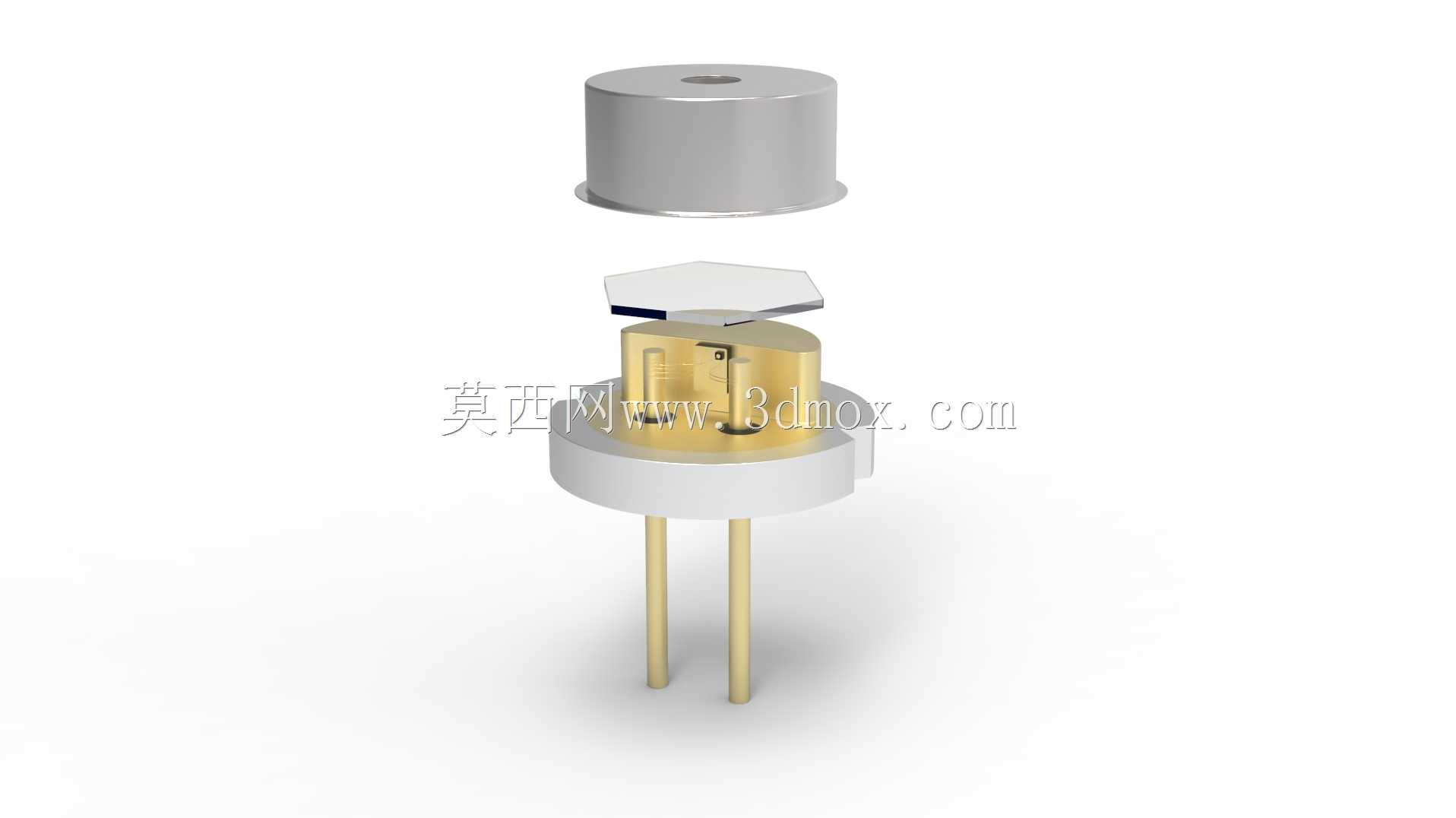

　　实际选型适配的时候，需要注意浮动结构的活动余量范围，安装时压接管帽的力度不能过大，避免把浮动结构压死失去公差补偿能力，安装座的孔径建议比管帽外径大0.1-0.2mm，给浮动偏移预留足够空间，引脚焊接时的温度要符合半导体器件的焊接温度曲线，避免高温传导到管壳内部损伤芯片和齐纳管。和普通不带保护、刚性安装的同功率激光二极管比，这个结构的器件在装配容错率、抗损坏能力上的优势很明显，尤其适合批量装机的通讯类光电产品、工业传感模组使用，能减少后期现场运维的器件更换频率，也能降低生产环节的不良品率。在三维建模的时候，这个模型准确还原了管帽的倒角、管座的凸台结构、引脚的长度和直径，还有浮动结构的间隙细节，导入整机装配时能直接做干涉检查，模拟实际装配时的浮动偏移范围，提前验证安装位的设计是否合理，避免结构设计阶段出现安装干涉、公差预留不足的问题，不用再手动测绘器件尺寸建模仿真，能缩短结构设计阶段的器件建模周期。
