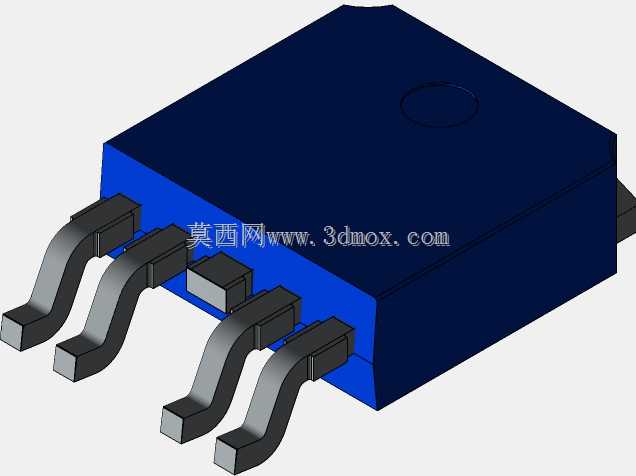

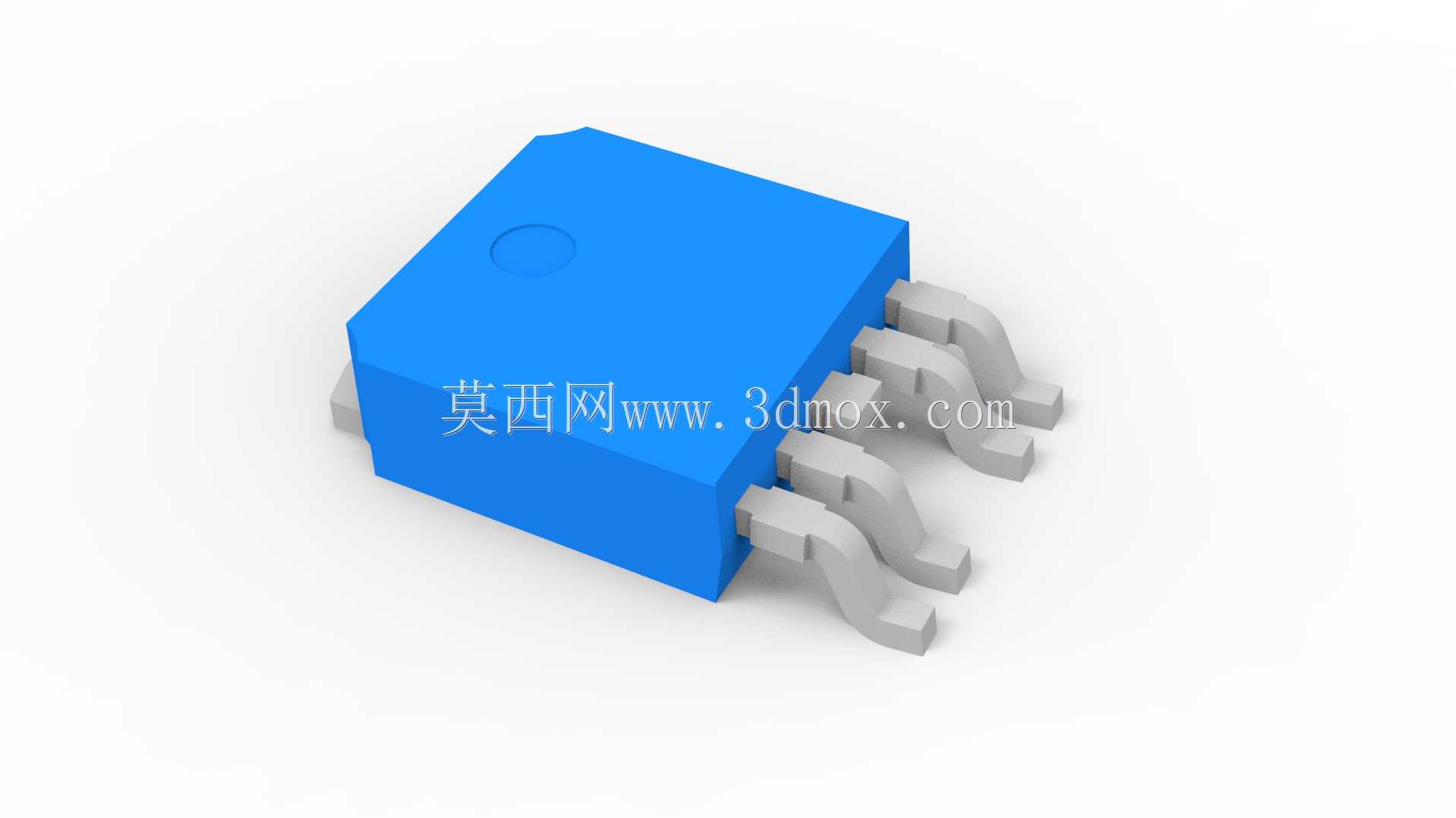

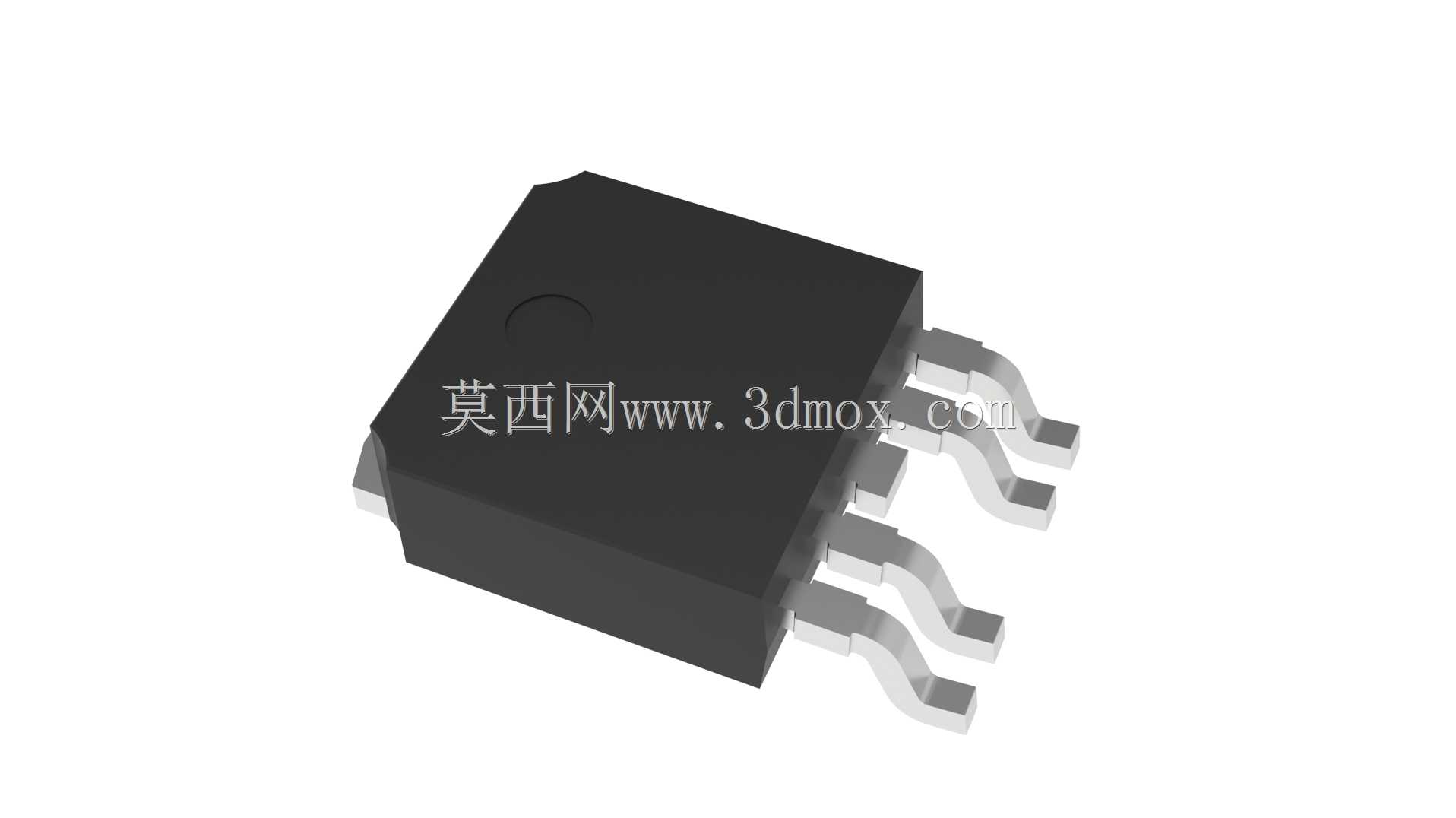

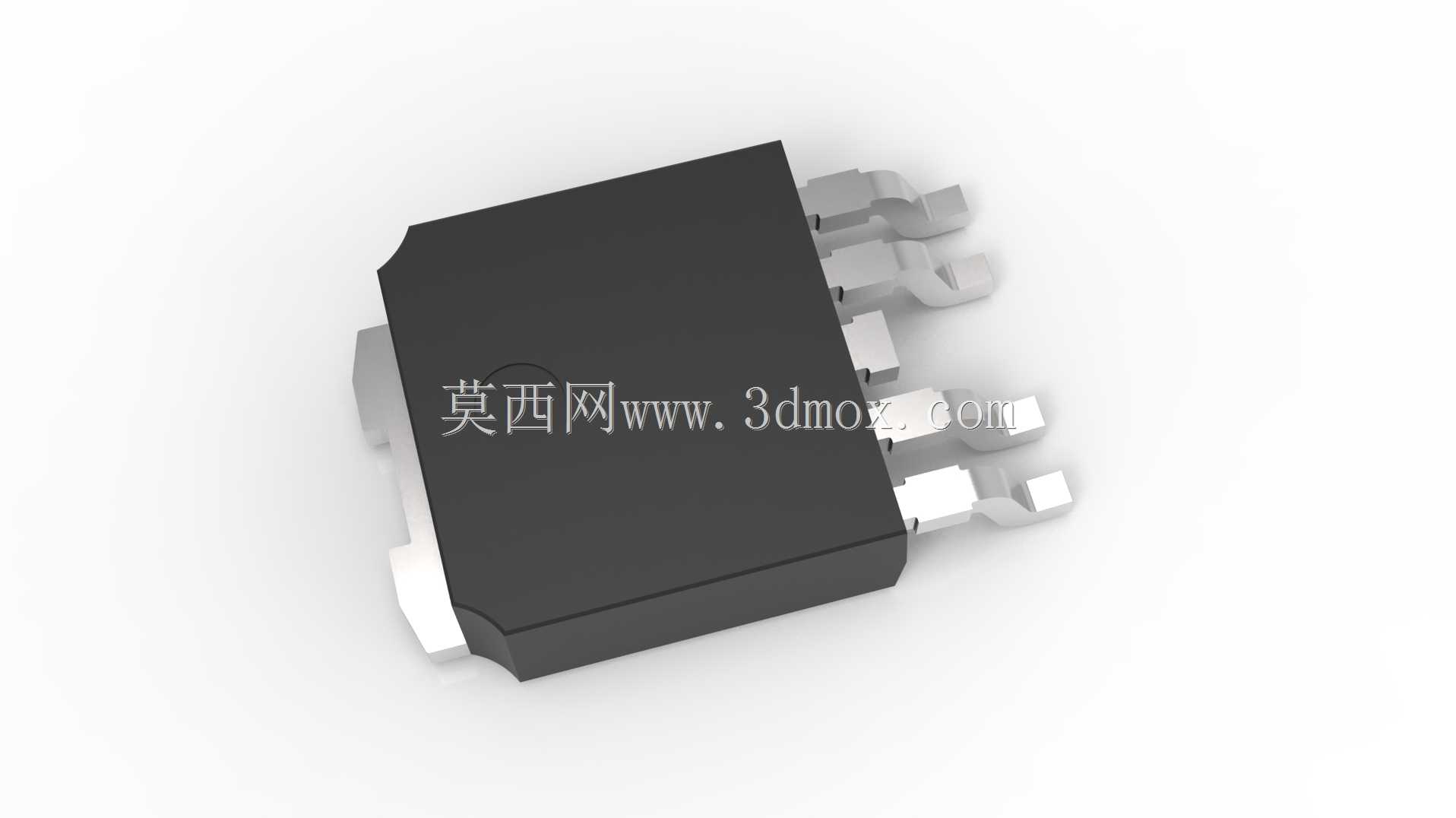

LDFM50PT PPAK封装功率半导体器件结构

　　在消费类通讯终端、便携数码设备的电源管理链路设计中，表面贴装型功率半导体的封装选型直接决定了板级空间利用率、散热效率与量产焊接良率，本次呈现的LDFM50PT PPAK封装器件结构，正是面向小体积电源变换场景开发的典型贴片式功率器件封装方案。从实际板级应用场景来看，这类封装器件常被布置在通讯终端的充电管理回路、DC-DC降压模块、负载开关通路中，承担功率切换、电流续流、电压整流的核心功能，相比传统直插封装器件，其贴装高度可控制在2mm以内，能够适配超薄型通讯设备的内部堆叠空间要求，不会对上层结构件的布局造成干涉。

　　从设计思路层面拆解，该封装采用了经典的鸥翼式四引脚布局，引脚沿封装本体单侧排布，这种排布方式一方面能够在波峰焊或回流焊过程中让焊锡的爬升形态更易被AOI设备检测，减少虚焊、连锡的不良概率，另一方面单侧引脚的设计也让PCB布线时的走线空间更宽松，大电流通路的走线可以直接从引脚焊盘向板内延伸，无需在封装底部预留过孔空间，降低了多层PCB的布线难度。封装本体采用蓝色环氧塑封料成型，塑封料本身具备UL94-V0级的阻燃特性，能够满足通讯设备安规测试中的阻燃要求，同时塑封本体顶部预留的圆形标记点，是生产过程中的封装对位标识，可帮助贴片机在高速贴装时快速识别器件方向，避免反向贴装造成的电路损坏。

　　在外形尺寸与安装边界的设计考量上，该封装的本体长宽尺寸控制在6.5mm×5mm区间，引脚伸出本体的长度约1.2mm，焊盘设计时需要在引脚末端预留0.8mm的阻焊延伸区，既能够保证焊锡的浸润面积足够，形成可靠的焊点强度，也能避免焊锡过度流淌造成相邻引脚短路。封装的散热设计依托本体底部的裸露散热焊盘，在PCB设计时需要在该焊盘位置布置多个热过孔，将器件工作时产生的热量传导到PCB内层的散热铜箔上，相比无裸露散热盘的同尺寸封装，其连续工作电流承载能力可提升40%左右，能够满足通讯设备在快充模式下的大电流通过需求。

　　从实际装配的适配性来看，该封装的引脚成型角度经过精准控制，引脚共面度公差控制在0.1mm以内，能够适配厚度0.8mm-1.6mm的常规FR-4通讯PCB板，在进行板级堆叠设计时，器件上方0.5mm范围内不得布置其他金属结构件，一方面要避免结构件挤压塑封本体造成内部芯片损伤，另一方面也要预留足够的空气对流空间，辅助器件工作时的自然散热。在进行手板样机焊接调试时，这类单侧引脚封装的拆焊难度远低于双侧引脚或底部引脚封装，维修人员只需用热风枪对单侧引脚均匀加热即可取下器件，不会对周边的小型阻容元件造成热损伤，能够大幅提升样机调试阶段的维修效率。

　　在器件功能特性的匹配上，这种PPAK封装的结构设计能够很好地屏蔽内部功率芯片工作时产生的电磁辐射，塑封料内部的填充材料混合了一定比例的磁粉，可减少开关过程中的高频信号向外辐射，避免对通讯设备的射频接收通路造成干扰，这也是其被广泛应用在通讯类电子产品中的核心原因之一。相比同功率等级的SOP封装，该封装的引脚寄生电感更小，能够降低功率开关过程中的电压尖峰，减少周边吸收电容的选型容量，进一步节省板级的元件布置空间。在进行三维建模时，该结构完整还原了引脚的弯折弧度、塑封本体的倒角细节、顶部对位标记的尺寸，能够直接导入PCB装配仿真环境中进行干涉检查，也可用于生产工艺的贴装程序调试，帮助结构工程师在设计阶段就完成板级布局的验证，减少后期打样的迭代次数。
