KPA-3010GCK贴片式发光二极管结构设计

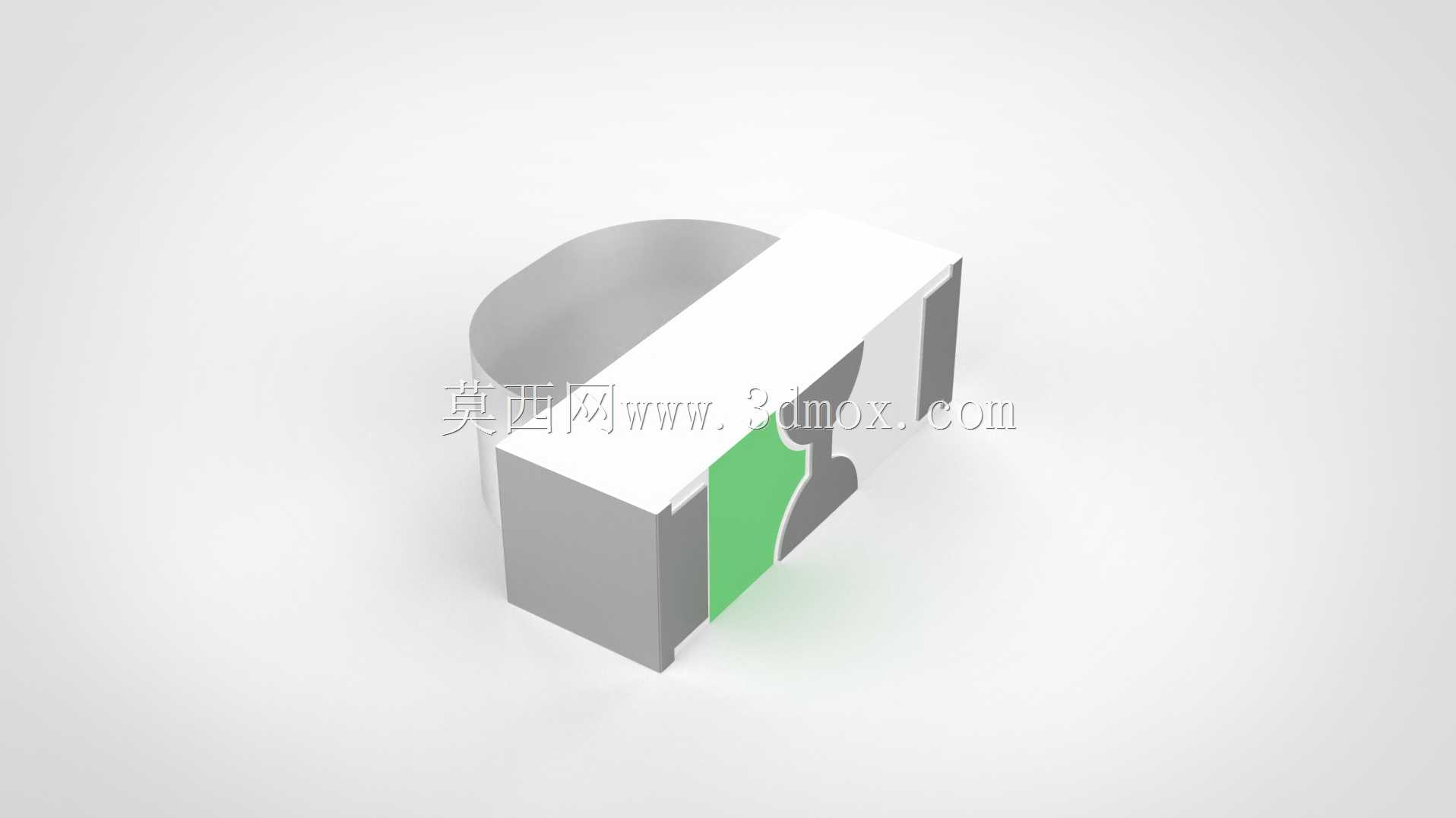

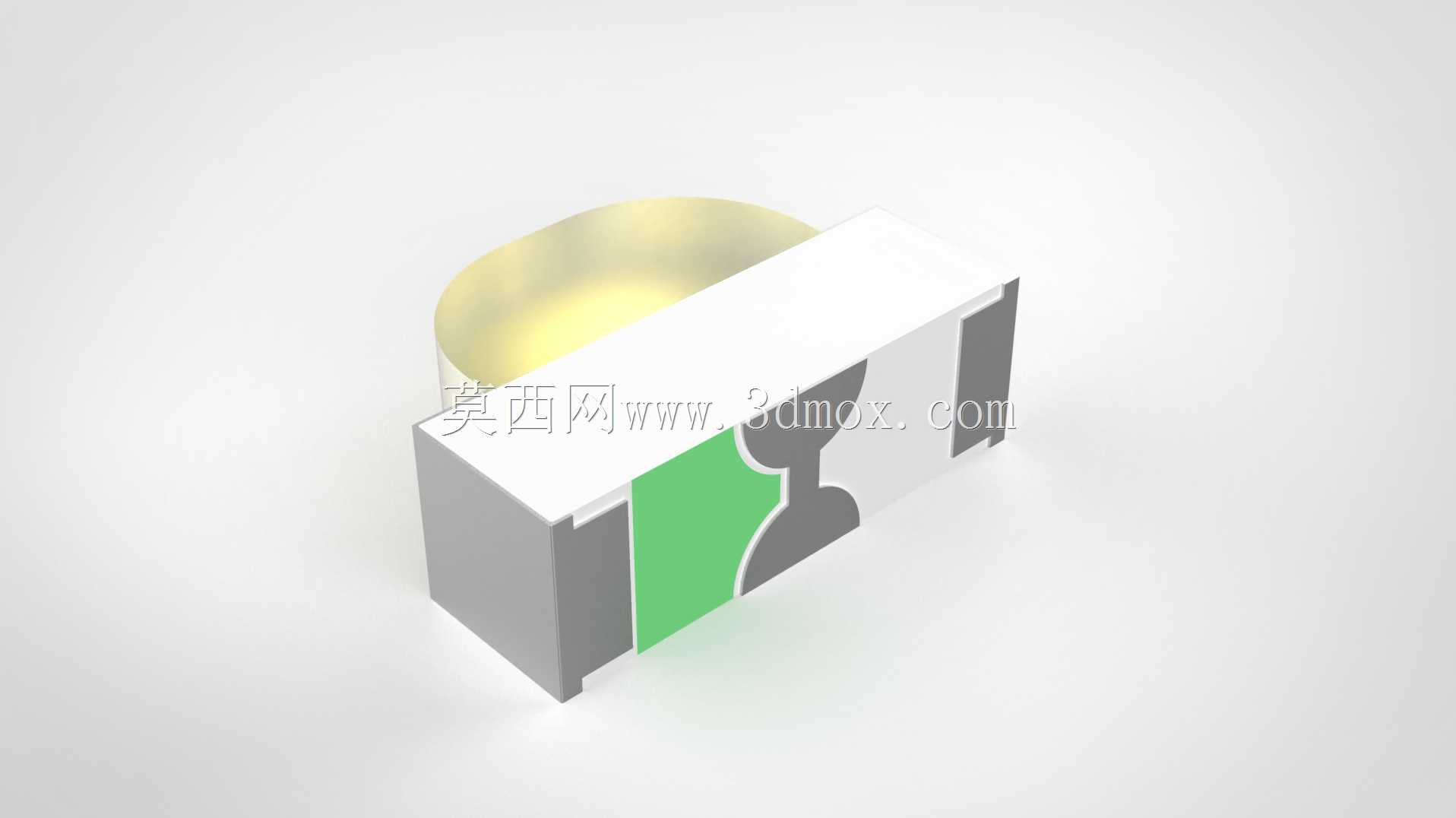

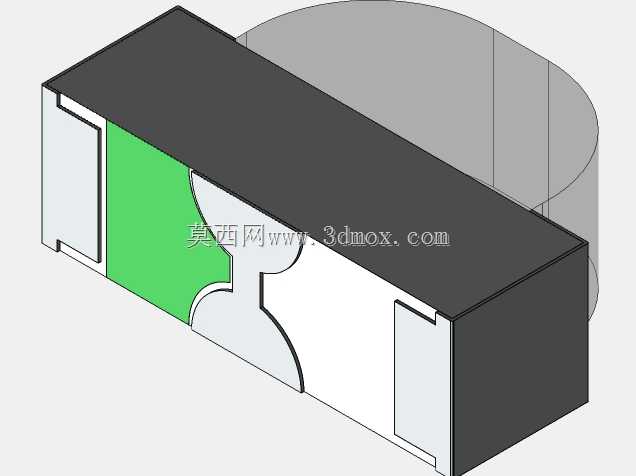

　　在消费电子、通讯终端设备的PCB板级设计环节，表贴型发光二极管是承担状态指示、信号反馈功能的核心无源器件之一，本次呈现的KPA-3010GCK贴片发光二极管结构，完全适配当前高密度SMT回流焊生产工艺要求，可直接嵌入各类通讯终端、便携数码设备的主板布局中。从实际应用场景来看，这类贴片发光二极管常被布置在通讯设备的接口旁、功能按键侧、设备面板区域，用于反馈电源通断状态、信号传输状态、故障告警状态，相比传统直插式发光器件，其表贴封装无需在PCB上开设过孔，能够大幅压缩板件占用面积，适配当前通讯设备轻薄化的设计趋势。

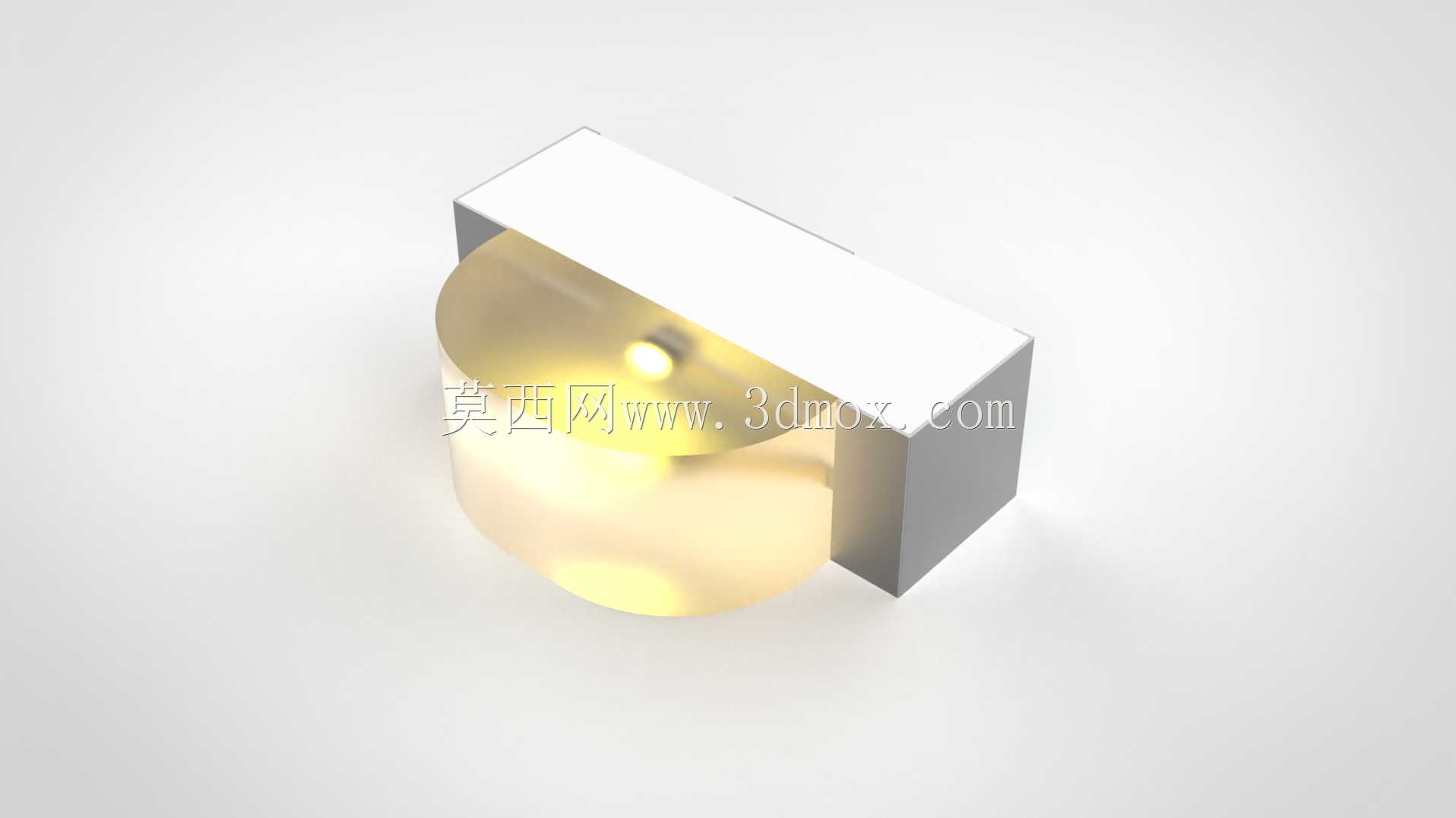

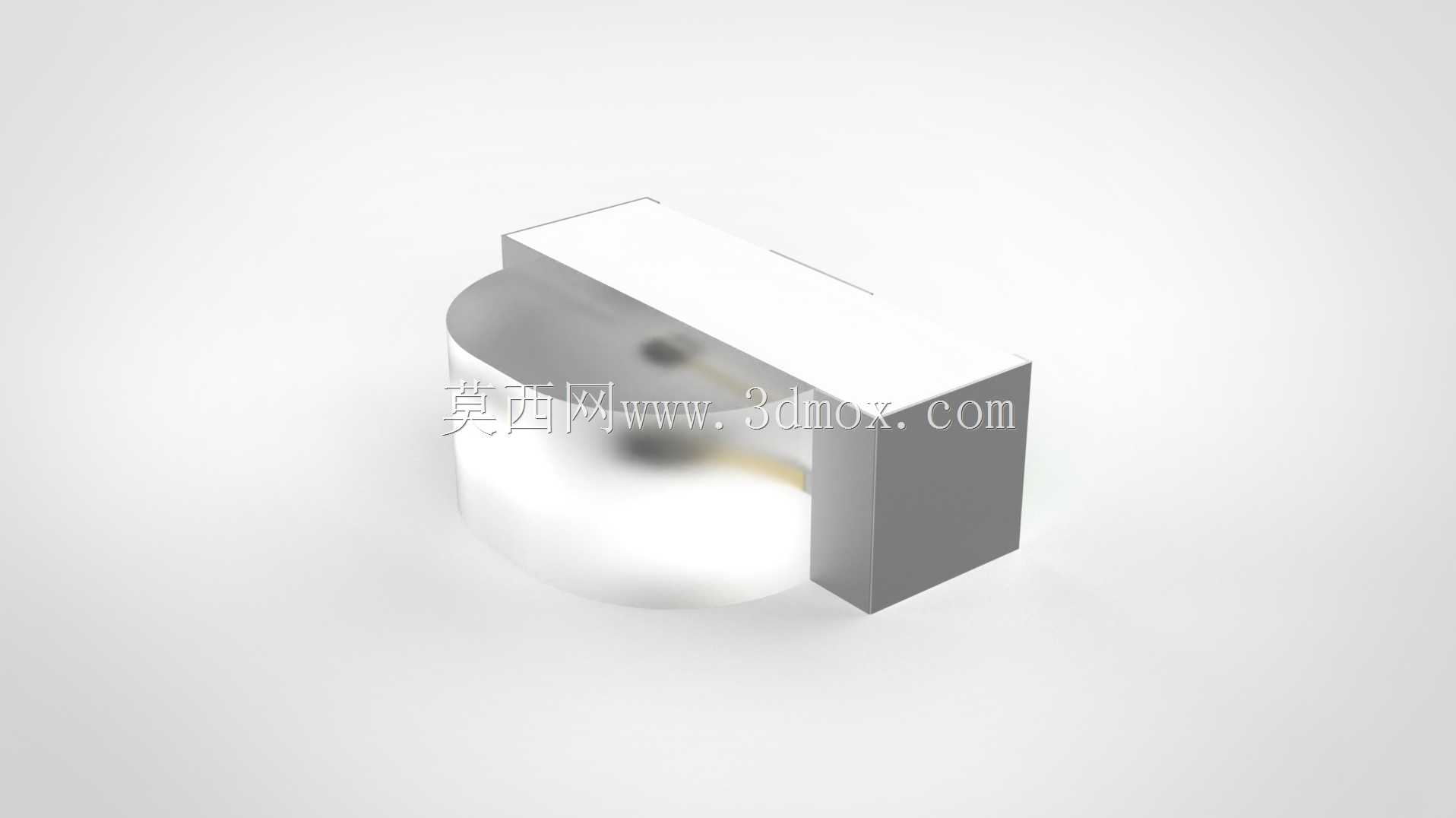

　　从产品功能特性来看，该款发光二极管采用侧面发光的出光结构，发光区域位于封装体的侧立面，区别于常规顶面发光的表贴LED，这种结构更适合布置在设备壳体的侧边缝隙位置，光线可直接从壳体侧缝透出，无需额外设置导光柱结构，能够简化终端产品的壳体结构设计，减少装配环节的零件数量。封装主体采用耐高温的工程塑料注塑成型，能够承受SMT回流焊过程中最高260摄氏度的短时高温冲击，不会出现封装变形、引脚脱落、内部芯片移位等工艺缺陷，适配无铅焊料的焊接工艺要求，符合当前电子制造行业的环保生产规范。

　　从设计思路层面拆解，该器件的封装结构充分考虑了批量生产的工艺可行性，引脚部分采用铜合金基材镀锡处理，既保证了良好的导电性能，又具备优异的焊锡浸润性，焊接后焊点强度能够满足通讯设备常规振动、跌落测试的可靠性要求。封装内部的发光芯片通过固晶胶固定在引线框架上，金线键合实现芯片与引脚的电气连接，外部填充的透明封装胶体同时承担芯片保护、光线导出的双重作用，胶体与塑料外壳的结合面做了微结构咬合处理，避免长期使用过程中出现胶体脱落、水汽渗入的问题，提升器件在高低温交变环境下的使用寿命。

　　关于外形尺寸与安装边界，该款3010规格的贴片发光二极管，封装本体长度为3.0mm，宽度为1.0mm，整体厚度控制在1.5mm以内，焊盘布局采用标准的两端电极设计，焊盘中心间距与行业通用3010表贴器件完全兼容，设计人员在进行PCB Layout时，可直接调用标准封装库的焊盘尺寸，无需单独定制封装参数。器件安装后的最高突出板面高度仅1.5mm，对于设备内部的堆叠空间预留要求极低，即使在板件上方布置屏蔽罩、结构加强筋的情况下，也不会出现空间干涉问题。需要注意的是，由于采用侧面出光设计，在进行PCB布局时需要将器件的出光面对准壳体的透光位置，器件与壳体内壁的预留间隙建议控制在0.2-0.3mm，既避免装配时压损封装本体，又能减少光线在壳体内部的漫反射损耗，保证出光亮度的均匀性。

　　在实际选型应用中，这类贴片发光二极管的正向工作电压、发光亮度参数可根据终端设备的需求做匹配调整，结构模型完整还原了封装的外形细节、引脚折弯角度、出光面位置，可直接用于设备的结构干涉检查、装配仿真验证，帮助设计人员在样机打样前就完成空间布局的校验，减少反复改板的成本。不同于直插器件需要人工补焊的工艺要求，该表贴器件可完全适配高速贴片机的吸嘴拾取结构，封装顶面的平整区域能够满足真空吸嘴的吸附要求，可实现全自动化的贴片生产，大幅提升通讯终端产品的组装生产效率，降低人工装配带来的品质不稳定问题。
