异形带防滑握区螺纹瓶口塑料瓶三维设计

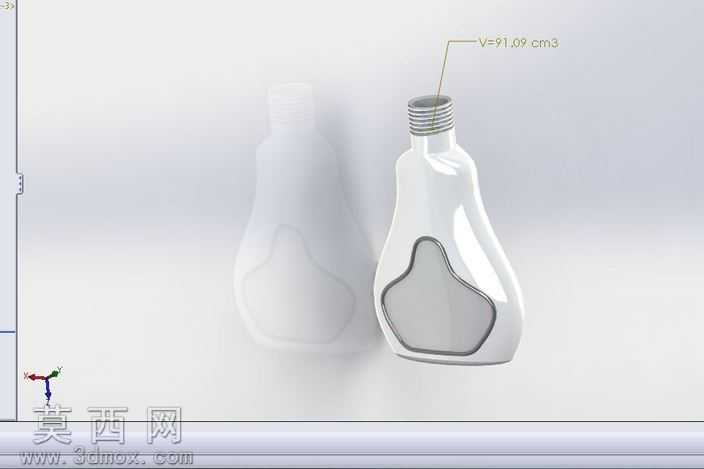

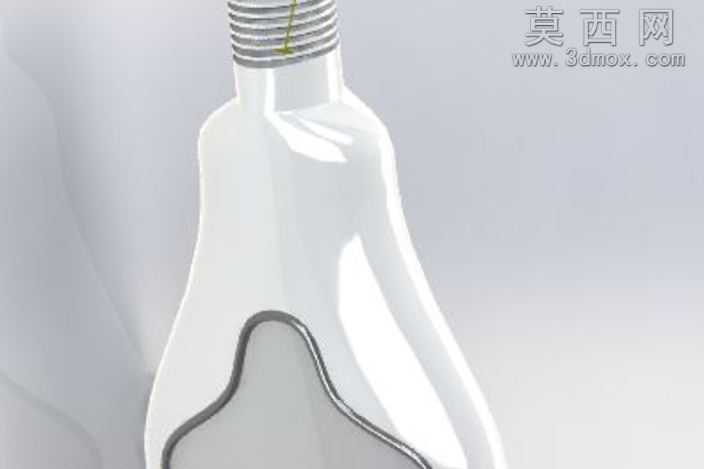

本作品为异形日用包装塑料瓶的三维建模设计成果，建模阶段依托三维参数化设计软件完成全流程构建，首先以产品功能需求为核心锚定设计基准：瓶口采用标准外螺纹结构，建模时严格遵循螺纹牙型、螺距、牙高的通用密封适配标准，通过螺旋线扫描切除与实体叠加结合的方式生成螺纹特征，保证后续与瓶盖旋合的密封性与结构强度，螺纹收尾处做平滑过渡处理，避免生产脱模时出现应力集中或毛刺缺陷。瓶身采用非对称流线型曲面设计，建模过程中通过多组基准面绘制控制截面，利用放样、边界凸台等曲面建模工具生成连续顺滑的瓶身主体，曲面曲率经连续性检查确保G2连续，避免渲染与实际生产中出现曲面褶皱、光影断层问题。瓶身正面设置内凹式异形防滑握持区，该区域轮廓贴合人体工学握持弧度，建模时通过曲面偏移、加厚、圆角处理生成内凹结构，边缘做R3圆角过渡，既提升握持时的摩擦力与贴合度，也能在注塑生产时避免尖锐结构导致的应力开裂，同时该内凹区域可作为标签粘贴定位区，提升产品包装的实用性。模型构建完成后对整体结构做壁厚均匀性检查，瓶身主体壁厚设置为1.2mm，螺纹区域壁厚加厚至1.8mm，保证吹塑或注塑生产时的料流均匀性，避免出现壁厚不均导致的变形问题。容积测算环节通过软件质量属性工具完成精准计算，标注的容积数值可直接为后续容量标定、灌装工艺参数设置提供参考。渲染阶段为模型赋予半哑光乳白色塑料材质，调整材质的粗糙度、反射率参数模拟HDPE包装塑料的真实质感，防滑握持区赋予略深的同色系磨砂材质，通过材质差异强化结构分区的视觉辨识度，场景采用柔和三点布光，搭配浅灰色渐变背景突出瓶身曲面的流畅线条与结构细节，透明阴影设置让渲染效果更贴近实物展示效果，可直接用于产品前期方案评审、包装打样参考、电商展示素材制作等场景。
