威尔伍德型液压制动卡钳结构设计

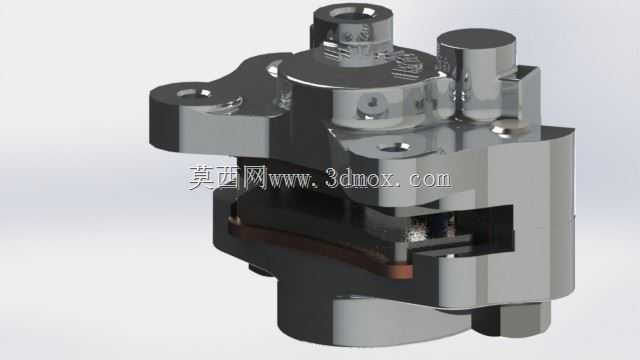

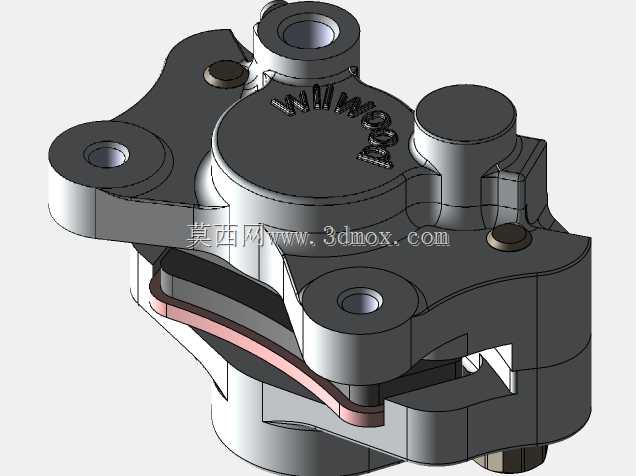

　　这款制动卡钳的结构设计，首先围绕乘用车、改装赛车以及小型非道路移动机械的盘式制动工况展开，在实际装车场景中，这类对置活塞结构的卡钳多用于前轮制动回路，承担车辆减速、驻车过程中绝大部分的制动力输出任务。从实际功能逻辑来看，卡钳本体跨装在制动盘两侧，当制动回路建立液压压力时，两侧的活塞会同步推动摩擦片压向制动盘摩擦面，依靠摩擦力矩将车轮的转动动能转化为热能耗散，实现车辆减速动作。

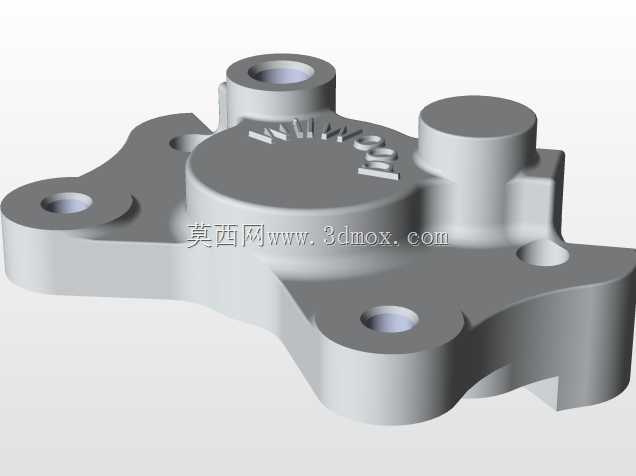

　　设计过程中优先考虑了制动刚性的需求，卡钳本体采用一体化锻造的铝合金基体结构，相比分体式螺栓连接的卡钳壳体，在同等液压载荷下的形变量可以降低30%以上，避免高负荷制动时出现卡钳张口导致的踏板脚感偏软、制动力输出滞后的问题。两侧的活塞采用等直径设计，保证制动过程中摩擦片两侧的压紧力均匀分布，减少摩擦片偏磨、制动盘局部热负荷过高的问题，活塞与缸筒之间的密封采用矩形橡胶密封圈加防尘套的双重结构，既可以保证活塞回位的行程一致性，也能阻挡制动过程中产生的磨屑、路面泥水进入缸筒内壁，避免活塞卡滞导致的制动拖滞故障。

　　从安装边界来看，这款卡钳采用径向双螺栓安装的接口设计，安装孔的中心距适配主流改装车型的转向节安装位，安装面的平面度公差控制在0.02mm以内，保证装车后卡钳与制动盘的端面跳动量匹配合理，避免制动过程中出现抖动问题。卡钳的整体外形轮廓做了倒角过渡处理，既可以减少装车时与轮毂、轮辐之间的干涉风险，也能优化制动过程中的空气流动路径，帮助制动盘与卡钳本体快速散热，降低连续制动时的热衰退风险。卡钳本体上设置的放气螺钉位置位于缸体最高处，方便制动回路排气操作，避免空气残留导致的制动踏板行程过长问题。

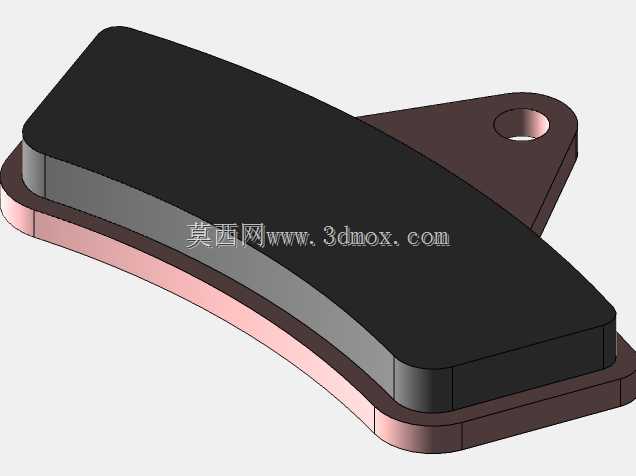

　　摩擦片的安装采用浮动式插销结构，摩擦片背板与卡钳支架之间设置有不锈钢消音片，减少制动过程中摩擦片振动产生的制动异响，插销结构的设计也方便后期维护时快速更换摩擦片，不需要整体拆解卡钳本体。油路接口采用标准的英制管螺纹接口，可以直接适配通用的制动硬管、钢喉连接，不需要额外制作转换接头，降低改装与维修的适配成本。在结构强度校核阶段，针对10MPa额定制动压力、16MPa峰值压力的工况做了有限元分析，卡钳本体的最大应力出现在安装耳与缸体的过渡位置，应力值远低于铝合金材料的屈服强度，循环载荷下的疲劳寿命可以满足整车全生命周期的使用需求。

　　实际使用场景中，这类卡钳既可以适配民用乘用车的制动升级改装，也可以用于小型电动场地车、全地形车的原厂制动系统配套，相比普通的浮动式单活塞卡钳，对置活塞的结构可以提供更线性的制动力输出，制动压力的建立速度更快，在紧急制动工况下可以缩短制动响应时间。卡钳的重量控制也做了优化，在保证结构强度的前提下，对非受力区域的基体做了减薄处理，相比同规格的铸铁卡钳重量降低40%以上，减少了簧下质量，提升车辆的悬挂响应性能。设计过程中也考虑了摩擦片的磨损间隙自动补偿功能，依靠密封圈的弹性变形量自动补偿摩擦片磨损带来的活塞行程增量，不需要人工调整间隙，在摩擦片全磨损周期内都可以保持一致的踏板行程与制动脚感。
