汽车散热电子轴流冷却风扇总成

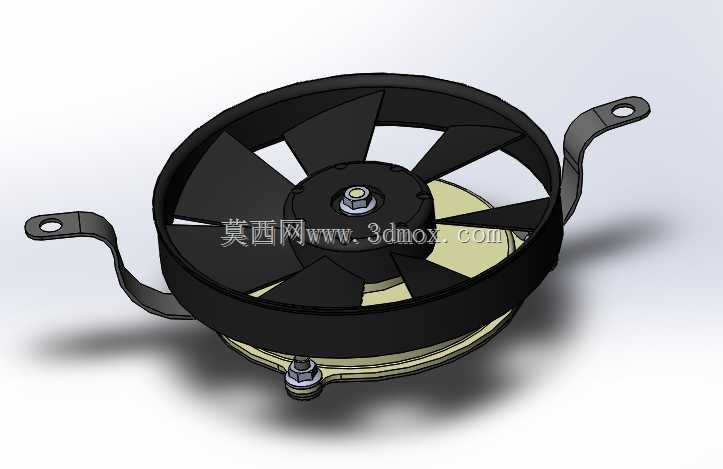

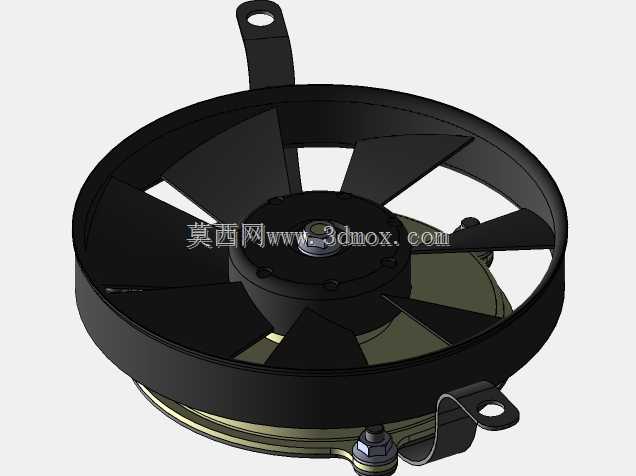

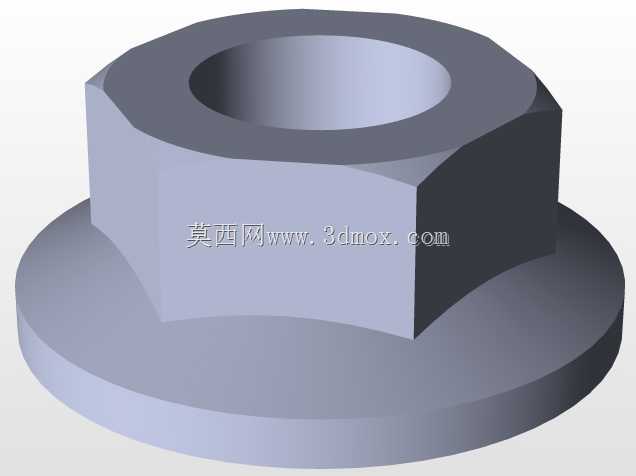

　　该结构件围绕车辆冷却系统中的电子轴流风扇展开，主体由圆形风圈、多叶片叶轮、中心驱动电机、底部安装座以及两侧延伸支架组成。风扇整体呈扁平圆盘状，风圈外缘用于约束气流，减少叶尖泄漏；叶轮采用宽弦叶片布置，叶片沿轮毂周向均匀分布，适合在较低静压需求下提供较大风量。中心区域集成电机与轴向固定结构，下端可见电机壳体、接线或安装过渡部位，以及带螺母的紧固点，便于在散热器、冷凝器或机舱支架上完成定位。

　　从实际使用场景看，这类风扇常见于乘用车、小型专用车、工程机械辅助散热单元以及改装车辆的冷却模块中。它可以布置在水箱与空调冷凝器之间，也可根据机舱空间置于散热器前方或后方，通过强制对流带走冷却液或制冷剂热量。车辆怠速、低速爬坡或环境温度较高时，自然迎面风不足，电子风扇能够补足散热风量，使发动机水温、空调高压侧压力维持在合理区间。与发动机曲轴驱动的机械风扇相比，电子扇可按温度信号启停或调速，在冷机和高速工况下减少不必要的功率消耗。

　　模型中特别体现了右侧和左侧两种配置，这一点在整车布置中具有实际意义。冷却模块周围往往受到纵梁、保险杠、管路、线束和空调管件限制，风扇支架的弯折方向、吊耳开孔位置以及电机出线方向都可能需要镜像处理。左右配置并非简单视觉翻转，而是要保证安装孔位与车身或散热器框架对应，同时避免支架与风圈、叶片发生运动干涉。结构设计时需要核对支架悬伸长度、安装孔中心距、孔轴方向以及支架厚度，确保装配工具能够接近紧固件，并在振动工况下保持足够刚度。

　　外形边界方面，风扇最大轮廓由风圈外径决定，轴向尺寸则由叶片厚度、电机壳体高度和支架弯折高度共同构成。安装支架从风圈两侧向外延伸，末端开设圆形固定孔，孔位高于风圈平面，形成类似吊耳的连接形式。底部电机位置还设置有轴向固定点，可承担部分定位和承载作用。进行三维布置时，不能只保留风扇本体圆盘，还应将支架末端、螺栓头、螺母、接线区域和旋转包络体一并纳入检查范围。叶片与风圈之间应保留均匀径向间隙，支架不得侵入叶轮旋转区域；风扇前后也需要留出进风、出风空间，避免紧贴散热器翅片或车身护板导致气流短路。

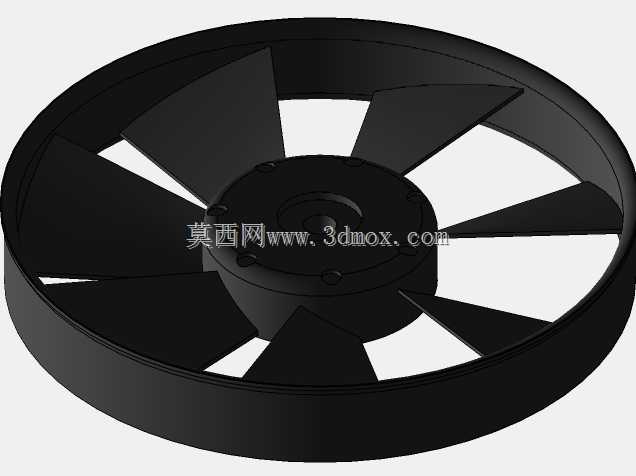

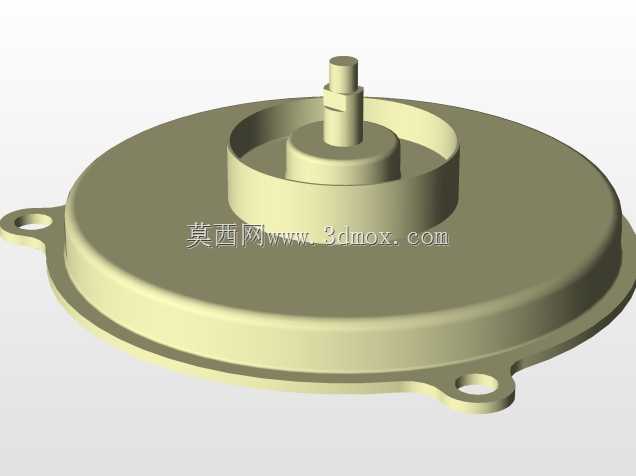

　　设计思路上，该总成兼顾了气动性能、安装适应性和维护便利性。风圈采用连续环形结构，可提高气流导向性；叶片数量较多，有利于在有限直径内获得稳定风量并降低单叶片载荷。中心轮毂尺寸较大，能够容纳电机输出端、轴承位和紧固件，同时为叶片根部提供连接面积。支架采用钣金弯折形态，末端开孔通过螺栓与外部框架连接，结构简单、成本低，也适合通过镜像形成左右件。底部紧固点则可限制风扇绕侧向支架转动，改善整体约束稳定性。

　　在工程选型或建模深化时，需要重点关注风扇直径、厚度、安装孔坐标、支架高度、电机外径、出线方向以及旋转方向。若用于热管理匹配，还应结合散热器迎风面积、芯体厚度、目标风量和系统阻力判断工作点；若用于结构校核，则应关注支架在振动、冲击和长期颠簸下的疲劳风险。风圈与叶片通常采用轻量化材料，支架则需兼顾强度与韧性，连接孔处可通过翻边、加强筋或增大接触面积降低局部应力。

　　该三维结构完整呈现了电子冷却风扇从叶轮、风圈、电机到安装支架的主要几何关系，适合用于冷却模块装配校核、机舱布置演示、左右件差异分析以及机械结构教学参考。通过对安装边界和旋转包络的检查，可以在设计早期发现孔位不匹配、气流空间不足或支架干涉等问题，从而减少后续样件修改成本。
