卧式单级离心泵带电机集成结构设计

　　这款集成电机的卧式单级离心泵结构，在民用供水、小型工业循环、暖通空调水系统、设备冷却回路里的应用占比很高，很多现场做管路改造、设备配套的工程师，选型时最先接触的就是这类集成度高的泵组，不用单独找电机厂做轴系对接，省了不少现场装配的同轴度调校工作量。从结构功能来看，泵体部分采用侧进下出？不对，看模型的接口是端侧进水、下侧出水的流道设计，进水口直接对接叶轮吸入室，流道做了圆弧过渡，能减少流体进入叶轮时的紊流损失，叶轮采用闭式结构，适配清水类低粘度介质输送，扬程覆盖常规中小流量工况，能满足楼层供水、设备循环冷却的压力需求。电机部分和泵体采用直联式设计，没有额外的联轴器结构，电机轴直接延伸作为泵轴，大幅缩短了整机的轴向尺寸，这种设计的好处是传动效率损失几乎可以忽略，同时避免了联轴器长期运行的磨损、对中偏差导致的振动问题，不过对电机轴的刚度、密封件的耐温性能要求更高，毕竟泵侧的介质温度会通过轴传导到电机轴承位置，设计时要考虑轴承的耐温等级和热膨胀间隙。

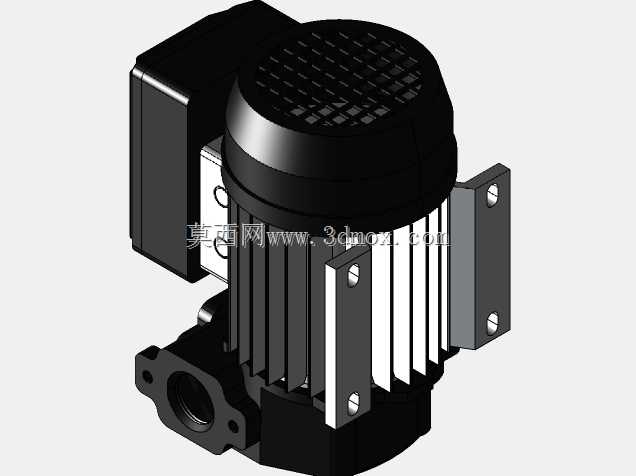

　　从设计思路上拆解，整个模型的结构拆分逻辑很清晰：顶部的电机风罩采用格栅式通风结构，格栅的开孔角度顺着电机散热风扇的出风方向倾斜，能引导气流顺着电机外壳的散热筋轴向流动，带走电机运行时定子产生的热量；电机外壳的散热筋做了等距分布，筋的高度从风罩端往泵体端逐渐收窄，因为靠近泵体侧的电机端盖会传导部分介质热量，收窄的筋条能避免热堆积，同时兼顾外壳的结构强度，不会因为筋太高导致运输、安装时磕碰变形。电机两侧的安装支架采用L型折弯结构，支架上开了长圆形安装孔，方便现场安装时调整整机的水平位置，补偿管路对接时的尺寸偏差，支架和电机外壳的连接采用内六角螺栓固定，螺栓沉头完全嵌入支架平面，安装时不会和基础面产生干涉。

　　再看安装边界的尺寸逻辑，整机的重心落在两个安装支架的中心连线附近，安装时基础的承载面只需要覆盖支架的接触区域即可，不需要额外做延伸的支撑台；进水口的法兰采用标准PN10压力等级的连接尺寸，法兰密封面是凸面结构，适配常规的橡胶密封垫片，出水口的位置在泵体下方，垂直向下的接口能减少停机时的泵腔积水，方便冬季做排空防冻处理。泵体和电机的连接端盖位置设置了机械密封腔，密封腔的尺寸适配常规标准型机械密封，后期维护时不需要拆解整个泵体，只要拆下电机就能更换密封件，降低了现场维护的难度。接线盒设置在电机的侧上方，接线口采用朝下的防水结构，能避免现场管路漏水时水滴进入接线腔，适配车间、地下室等潮湿安装场景。

　　实际选型应用时，这类泵组的安装空间预留只需要在轴向留出电机风罩侧的散热距离，一般预留100mm以上的空间保证通风顺畅即可，径向方向因为接线盒和安装支架都没有超出电机外壳的最大外圆太多，侧边预留50mm的操作空间就能满足接线、螺栓紧固的操作需求。流道设计上，泵体的涡室截面做了等速度变化设计，能让流体从叶轮甩出后顺着涡室平缓增压，减少水力冲击带来的振动和噪音，实际运行时的噪音水平能控制在工业设备允许的范围内，适合安装在对噪音有一定要求的民用建筑配套机房里。另外，电机的后端轴承采用深沟球轴承，能承受轴系的径向力和少量轴向力，因为直联式结构没有额外的轴向力平衡装置，叶轮运行时产生的轴向力会直接作用在电机轴承上，所以设计时轴承的选型载荷留了足够的安全系数，能保证长期运行的寿命。
