RSJ-50型回转驱动结构三维数模

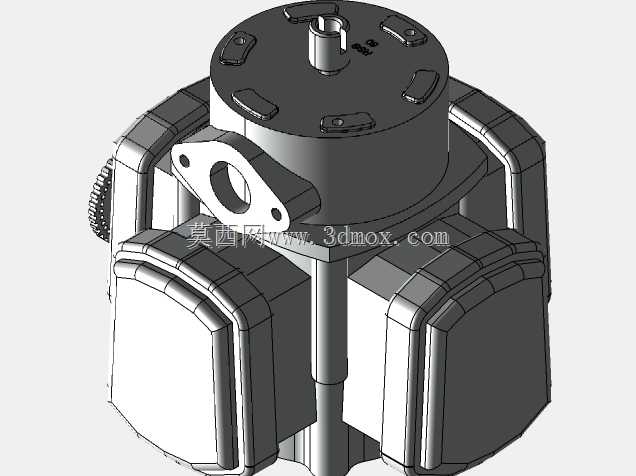

　　在小型自动化回转工位、便携通讯设备云台调整、轻型机械臂关节驱动这类需要低速大扭矩回转输出的场景里，这类集成式回转驱动结构的应用占比正在逐年提升，区别于传统分体式的电机加减速器加回转支承的堆叠方案，该结构将动力输入、减速传动、回转承载三个核心功能模块做了高度集成，能大幅缩减安装占用的空间，降低装配环节的累计误差。从结构布局来看，顶部伸出的带键槽输出轴是扭矩输出的核心接口，键槽设计可以保证和外接负载连接时不会出现周向打滑，输出轴根部的轴肩做了退刀槽处理，既方便加工时的刀具退刀，也能给负载安装提供精准的轴向定位基准，避免负载安装到位后出现轴向窜动。顶部端盖上均匀分布的多个沉头安装孔，是用来将驱动主体固定到设备安装基座上的，

　　沉孔设计可以让固定螺栓的头部完全没入端盖平面以下，不会突出平面干涉外接负载的回转运动，端盖和主体壳体的配合面做了止口定位，装配时不需要反复调整同轴度，就能保证端盖和内部传动部件的同轴精度，降低装配难度。侧面伸出的带安装孔的固定耳座是辅助安装接口，针对部分安装空间受限、无法从顶部端盖做固定的场景，可以通过耳座上的通孔穿装螺栓完成侧向固定，耳座和主体壳体是一体化结构，不是后期拼接的部件，能承受更大的侧向倾覆力矩，避免固定位置受载断裂。主体下部对称分布的两个腔体是动力与传动单元的容纳空间，内部集成了减速传动结构，能将输入的高转速低扭矩动力转换为低转速大扭矩的回转动力输出，腔体的外壁做了多道加强筋结构，既可以提升壳体的结构刚性，

　　避免传动部件受载时壳体出现形变导致齿轮啮合间隙变大，也能增大壳体的散热面积，长时间连续运行时可以把内部传动摩擦产生的热量更快散发出去，降低内部温升对润滑脂性能的影响。从安装边界来看，该结构的最大外轮廓是下部两个腔体的外侧壁距离，选型时需要确认安装位置的预留空间大于该外轮廓尺寸，避免出现安装干涉；输出轴的伸出长度是固定的，外接负载的轮毂安装深度需要和轴伸长度匹配，过短会导致键的接触长度不足，传递大扭矩时容易出现键剪切失效，过长则会导致负载和端盖平面出现摩擦，增大运行阻力。在实际选型应用时，首先要确认输出轴的额定扭矩是否满足负载的最大回转扭矩需求，其次要核对顶部安装孔的孔位分布是否和设备基座的预留孔位匹配，如果采用侧向耳座固定的方式，

　　还要确认耳座的安装高度是否和设备安装面的高度对齐，避免强行装配导致壳体受额外的安装应力。该结构的回转间隙控制在较小的范围内，适合用在需要精准角度调整的场合，比如通讯天线的角度调整、小型监控设备的回转驱动、轻型工作台的回转驱动等场景，不需要额外添加制动结构，依靠传动结构本身的自锁特性就能在断电时保持当前的回转角度，不会因为负载自重出现位置偏移。建模过程中对所有配合面都做了公差匹配，比如输出轴和端盖轴承位的配合采用基孔制过渡配合，既保证轴承内圈和轴不会出现相对滑动，也方便装配时的压装操作；齿轮啮合的侧隙按照精密级传动的要求做了预留，既不会因为侧隙太小导致运行卡滞，也不会因为侧隙太大导致回转精度不足。壳体的所有棱角位置都做了圆角过渡处理，避免热处理或者受载时出现应力集中导致开裂，同时也能避免装配过程中尖锐棱角划伤操作人员。
