小型带轮传动式工业泵体结构设计

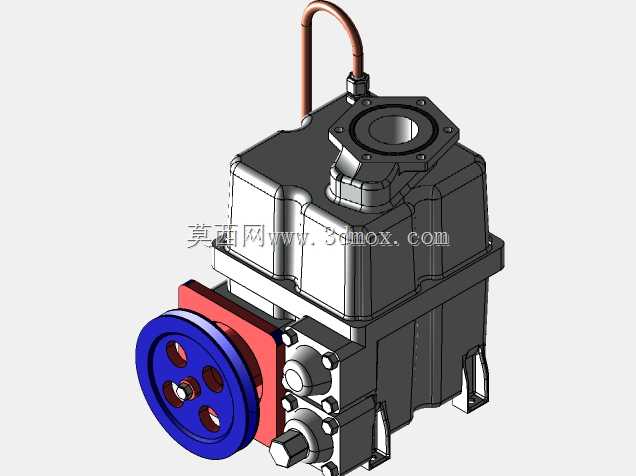

　　在中小型流体输送工况的设备选型与结构设计环节，这类集成带轮传动结构的泵体单元，是很多分布式流体输送系统里的核心执行部件，常见于小型化工流体加注、低压水循环输送、小型燃油供给、设备冷却循环回路这类对安装空间有严格限制、输送压力不需要太高的场景。从结构布局来看，这个泵体采用了一体化的方形铸造型壳体作为主体承载结构，壳体底部预留了两个对称的支脚安装位，支脚位置做了加厚的筋位处理，安装时可以直接通过螺栓将泵体固定在设备机架的安装平面上，不需要额外设计复杂的转接支架，能有效减少现场安装的适配工作量。壳体侧面的红色安装法兰是动力输入侧的连接基准，法兰面上预留了四个对称的螺栓过孔，和蓝色带轮的安装孔位完全对应，带轮采用多辐条镂空结构，

　　既保证了传动过程中的结构强度，又能降低旋转部件的整体惯量，减少启动瞬间的动力冲击，带轮中心的轴孔位置做了定位凸台设计，装配时可以直接和泵内部的传动轴配合定位，不需要反复调整同轴度，能大幅提升装配效率。泵体顶部的法兰接口是流体的输出端，法兰面做了精加工的密封槽结构，安装时配合密封垫片可以保证中低压工况下的流体密封性能，不会出现渗漏问题，顶部引出的弯管结构是泄压或者排气通道，在泵体初次启动充液的时候，可以通过这个通道排净泵腔内部的空气，避免出现气缚现象影响输送效率，弯管采用硬管弯折成型，和壳体的连接位置做了焊接密封处理，能承受一定的流体冲击压力。从设计思路上看，这个泵体的结构优先考虑了装配的便捷性和维护的便利性，

　　壳体侧面预留的两个外螺纹接口，是流体的输入接口或者是压力检测接口，接口位置做了加厚处理，外接管路的时候不会因为拧紧力矩过大导致壳体开裂，壳体的边角位置都做了圆角过渡，既可以减少铸造过程中的应力集中问题，也能避免安装维护过程中尖锐边角划伤操作人员。在安装边界的尺寸控制上，整个泵体的横向尺寸以带轮的最大外径为极限，纵向尺寸以底部支脚到顶部弯管的最高处为极限，设计选型的时候只需要预留出带轮旋转的安全空间，以及侧面管路连接的操作空间即可，不需要额外预留过大的安装间隙，非常适合集成在小型移动设备、紧凑型工业机组内部。内部的传动结构采用了和壳体一体化的轴承安装位，轴承位的加工精度可以直接通过壳体的一次装夹加工保证，

　　减少了分体式轴承座带来的装配误差，能有效提升传动轴的运转稳定性，降低长期运行过程中的轴承磨损速度。在实际工况应用中，这类泵体通常配合三角带和动力电机连接使用，通过更换不同直径的带轮就可以调整泵的输出转速，适配不同流量、压力的输送需求，不需要对泵体本身的结构做任何修改，通用性很强。壳体的方形结构设计也方便在外部加装保温层或者加热组件，在输送一些容易结晶凝固的流体时，可以直接在壳体外表面贴合加热片或者包裹保温棉，不需要额外设计定制的保温外壳，能降低配套设备的改造成本。支脚的安装孔位采用长圆孔设计，安装时可以小范围调整泵体的固定位置，方便调整皮带的张紧度，不需要重新打孔定位，现场适配性很强。从结构强度的角度看，整个壳体的壁厚设计均匀，在轴承安装位、法兰连接位这些受力较大的位置都做了局部加厚处理，既可以控制整体的重量，又能保证长期运行过程中不会因为受力变形导致密封失效或者传动卡滞。带轮的辐条位置做了等角度分布设计，高速旋转的时候动平衡性能更好，不会出现明显的振动，能降低整个设备的运行噪音。顶部的输出法兰采用标准的连接尺寸，可以和市面上通用的管路法兰直接匹配，不需要定制转接法兰，减少了管路连接的配件成本。
