同轴式双法兰连接中空轴套结构件

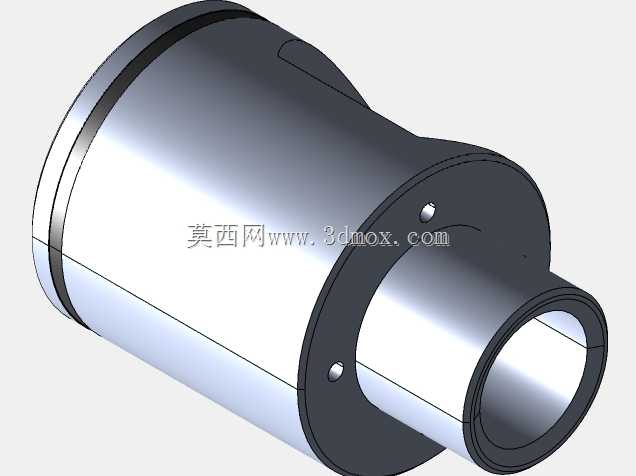

　　这类带法兰的中空轴套结构，在流体输送管路、旋转动力传递、精密导向机构中都有广泛应用，日常做设备改造时经常会碰到需要定制这类转接件的场景，尤其是在不同管径管路对接、旋转轴与固定腔体的过渡衔接工位，这类零件的设计合理性直接影响整套机构的运行稳定性。从结构上看，该零件采用大直径筒体与小直径伸出轴段同轴布置的形式，大端筒体外侧设置环形法兰边，法兰上预留两个对称的紧固螺钉孔，用于安装时的周向定位与轴向锁紧，避免工作过程中出现轴向窜动或者周向转动的问题。中空的通腔设计是这类零件的核心特征，既可以作为流体介质的过流通道，也能够穿设线缆、芯轴等内置部件，相比实心轴结构能大幅降低零件自重，同时减少材料占用，在满足结构强度的前提下实现轻量化设计。

　　设计这类零件时，首先要保证两段筒体的同轴度公差，通常同轴度要控制在0.02mm以内，否则安装后会出现内置部件卡滞、密封件偏磨泄漏的问题，大端法兰的端面与轴线的垂直度也需要严格管控，不然连接后会出现贴合面缝隙，导致密封失效或者连接松动。法兰上的紧固螺钉孔位置要做对称度校验，保证锁紧时受力均匀，避免单侧受力导致零件偏斜。零件的外圆表面做了光滑过渡处理，大筒体与小轴段的衔接位置采用圆角过渡，减少应力集中，避免长期受交变载荷时出现根部断裂的问题。从安装边界来看，大端筒体的外径是主要的径向安装限位尺寸，安装时需要匹配对应腔体的内孔公差，通常采用H7/h6的间隙配合，既保证安装时能顺利推入，又不会出现过大的径向晃动；

　　小端伸出轴段的外径用于对接外部管路或者传动部件，配合公差根据实际使用场景调整，如果是旋转工况需要适当放大间隙保证转动顺畅，如果是固定对接则采用过渡配合保证连接刚性。轴向安装尺寸主要参考大端法兰的端面到小轴段端面的总长度，设计时要预留足够的密封件安装空间，通常在法兰端面会开设密封槽，安装O型圈实现端面密封，防止内部介质泄漏或者外部杂质进入腔体。实际应用中，这类零件如果用在气动或者液压回路中，内孔表面需要做粗糙度管控，通常Ra值要达到1.6以下，减少介质流动的阻力，同时避免内壁粗糙导致的杂质滞留；如果用在旋转导向机构中，外圆配合面需要做淬火处理提升表面硬度，减少长期往复滑动带来的磨损，延长零件使用寿命。

　　建模过程中要注意不同直径段的衔接特征，避免出现尖锐棱角，所有安装孔的位置要与对接件的孔位完全匹配，做装配校验时要检查螺钉锁紧后是否有干涉，内置部件穿入时是否有卡滞点，尤其是中空通道的内壁不能有台阶或者凸起，保证过流或者穿线的顺畅性。这类零件虽然结构不算复杂，但是属于设备中的核心衔接部件，任何一个尺寸公差或者形位公差超差，都会导致整套机构无法正常装配，甚至出现运行故障，所以设计时需要结合实际工况的载荷、转速、介质特性等参数调整壁厚、材质以及表面处理要求，不能直接照搬通用尺寸。比如在有腐蚀介质的工况下，需要选用不锈钢材质或者做表面防腐涂层，在高速旋转的工况下需要做动平衡校验，避免转动时出现振动噪音。
