90度开启焊接式金属门可调铰链结构

　　在中小型金属结构围护、设备舱门、工业柜体的门体连接场景中，焊接式铰链是承担门体转动承载、开合限位的核心连接部件，这款90度开启角度的焊接铰链，正是针对常规金属门体的安装使用需求做的结构优化设计。从实际使用场景来看，这类铰链普遍应用在车间小型设备防护门、低压柜体舱门、钢结构围挡检修门、仓储金属箱门等场景，这类场景的门体多采用1-3mm厚度的冷轧钢板或不锈钢板弯折成型，门体重量通常在5-25kg区间，不需要过大的开启角度，90度的开合范围既能够满足人员进出、设备检修的操作空间需求，也能避免门体过度开启碰撞周边设备或者墙体，减少门体磕碰变形的概率。

　　从功能特性上看，这款铰链采用焊接固定的安装方式，相比螺丝固定式的铰链，焊接安装不需要在门体和门框上预先打孔，不会破坏金属构件的整体结构强度，对于现场制作的非标金属结构来说适配性更强，安装时只需要将铰链的两个固定边分别贴合在门框和门体的对应安装位置，点焊定位后调整好门体间隙再满焊固定即可，安装容错率更高。结构上设计了横向调节的间隙余量，铰链的转轴配合段预留了合适的活动旷量，安装完成后可以在横向方向微调门体的位置，抵消金属构件焊接变形带来的门体错位、缝隙不均问题，避免门体开关时出现卡滞、摩擦异响的情况。同时这款铰链支持门体在开启状态下直接拆卸，不需要额外拧动固定螺丝，当需要对门体做整体喷涂、内部设备大件检修的时候，可以直接将开启到90度位置的门体向上抬起，从铰链的转轴槽内脱出即可完成门体拆卸，不需要拆解铰链本身，大幅提升后期维护的效率。

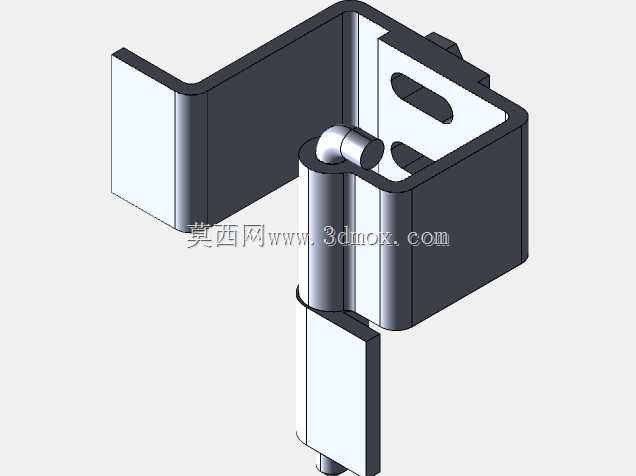

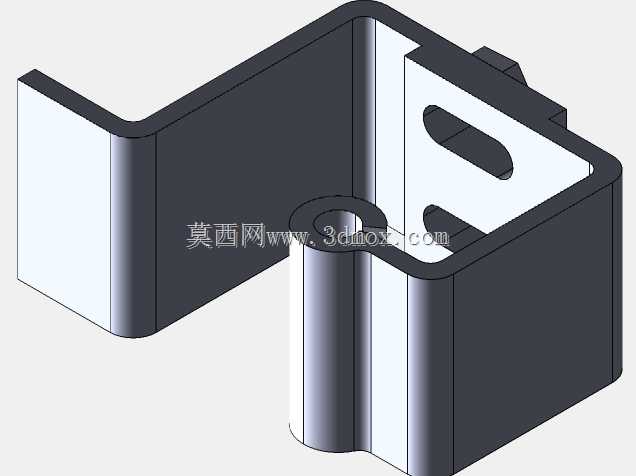

　　从设计思路层面，这款铰链采用了弯折一体的固定座结构，两个安装边分别适配门框和门体的直角安装面，其中门框侧的固定边设计为L型弯折结构，贴合在门框的侧边与正面两个面，焊接后接触面积更大，承载能力更强，不会因为长期开关门的冲击力导致焊接位置开裂。转轴部分采用卷边成型的轴套结构，配合实心圆柱销轴，轴套与销轴之间预留了合理的配合间隙，既保证转动顺畅无卡滞，也不会因为间隙过大导致门体下垂晃动。转轴侧的固定座上开设了长条形的安装定位槽，在预安装阶段可以通过这个槽位快速卡入定位焊点，临时固定铰链位置，方便调整门体的上下对位，调整到位后再完成满焊作业，降低现场安装的对位难度。

　　关于安装边界与尺寸适配，这款铰链的固定边宽度适配常规20-50mm宽度的金属方管或者折弯型材门框，不需要额外做裁切避让，两个固定边的厚度根据承载需求做了等强度设计，在保证焊接强度的前提下尽可能减少材料用量，降低整体重量。铰链的转动中心距离安装面的距离经过优化，保证门体在90度开合过程中，门体边缘不会和门框侧边发生运动干涉，门体关闭状态下，铰链的外露面和门体表面基本齐平，不会突出过多造成磕碰风险，也能提升整体外观的整洁度。转轴的配合长度覆盖了铰链整体高度的三分之二以上，受力点分布更均匀，长期使用不会出现转轴变形、门体下垂的问题，即使是频繁开关的检修门，也能保证长期使用的结构稳定性。在实际选型过程中，这类铰链不需要搭配额外的锁止配件，配合常规的门扣、门锁即可完成门体的闭合固定，对于没有特殊密封要求的普通金属门体来说，单扇门搭配2个该型号铰链即可满足承载需求，门体高度超过1.8米时可以增加到3个，进一步提升承载稳定性，避免门体长期使用出现变形。
