板对板垂直插接PWL连接器结构设计

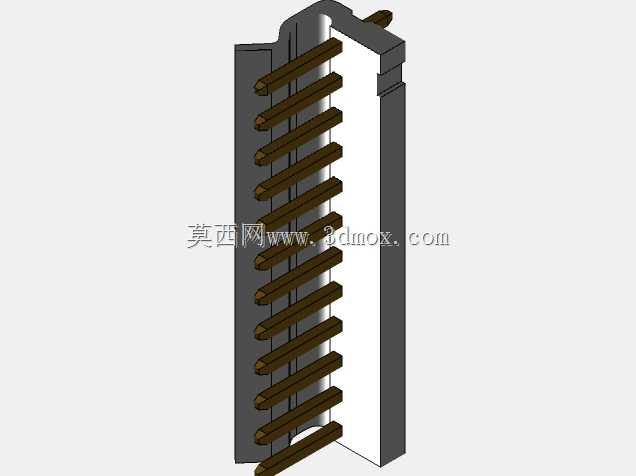

　　在通讯终端、工业控制板卡、便携电子设备的板间互连场景里，板对板连接器的选型直接决定了整机的信号传输稳定性与装配良率，本次涉及的PWL连接器属于单排直插式板对板连接器件，主要用于两块平行排布PCB之间的垂直信号与小电流传输，常见于手持通讯设备、小型工控采集模块、物联网终端的内部板卡连接场景，这类应用场景普遍对连接器的占板面积、插合高度、接触可靠性有严苛要求，既要在紧凑的设备内部空间里完成多通道信号连通，还要耐受日常使用中的轻微振动、温度循环带来的接触应力变化，避免出现瞬断、接触电阻超差的问题。从结构设计逻辑来看，这款连接器采用单侧塑壳定位+双排平行接触端子的排布方案，绝缘基座采用高温工程塑料注塑成型，基座上设计有等间距的端子安装槽，

　　每根接触端子采用冲压成型的铜合金基材，表面做镀镍镀金处理，降低接触电阻同时提升抗氧化能力，端子的接触端设计成弹性悬臂结构，插合时依靠悬臂的弹性变形提供稳定的接触正压力，保证在振动工况下端子与对端焊盘或插针始终保持可靠接触，端子的焊接端采用直插式设计，适配PCB上的对应通孔，波峰焊或手工焊均可完成装配，焊接端的长度经过精准核算，既保证焊锡爬升高度满足焊接强度要求，又不会因为引脚过长导致焊后剪脚工序额外增加装配工时。从安装边界来看，这款连接器的塑壳本体宽度控制在极小尺寸范围内，单排端子的间距符合常规板对板连接器的标准节距，插合方向为垂直于PCB板面方向，插合过程中塑壳上的导向倒角会先完成对位引导，避免端子在插合过程中出现歪针、退针问题，塑壳两侧设计有限位卡扣结构，当连接器插合到额定深度时，卡扣会与对端连接器的卡槽卡合，提供额外的保持力，防止设备在跌落、振动工况下出现连接器松脱的问题。在实际选型应用中，这类连接器的信号端子可以传输低压数字信号与小功率供电电流，不同引脚数的规格可以适配不同通道数的板间互连需求，参数化的设计逻辑允许设计人员根据实际项目需要的引脚数量、塑壳高度快速调整模型参数，不需要重新从零开始绘制基座与端子结构，大幅提升结构设计阶段的选型效率。在建模过程中，需要重点关注端子悬臂的折弯角度、弹性臂长度与接触正压力的匹配关系，既要保证插合力在操作人员可轻松操作的范围内，又要保证接触正压力足够维持接触电阻稳定，

　　同时塑壳上的端子槽与端子之间的配合公差需要控制在合理区间，公差过大会导致端子在槽内晃动，插合时容易出现对位偏差，公差过小则会导致端子压入塑壳时出现塑壳开裂、端子变形的问题。另外，连接器的塑壳本体上设计有定位柱，对应PCB上的定位孔，装配时定位柱先插入PCB定位孔完成预定位，再进行焊接工序，可以有效避免焊接过程中连接器出现偏移、浮高的问题，保证焊接后所有引脚的共面度满足工艺要求，减少虚焊、连焊的不良率。在通讯类手持设备的内部结构设计中，这类小间距单排连接器经常被用于主板与副板之间的连接，比如按键板、显示屏副板、传感器小板与核心主板之间的信号连通，相比排线连接方案，直插式板对板连接器的装配工序更简单，连接可靠性更高，

　　占用的整机厚度空间更小，非常适合对厚度尺寸有严格要求的便携电子设备。在工业控制类的小型采集模块中，这类连接器也常被用于核心控制板与接口扩展板之间的互连，工业场景下的温度变化范围更大，对连接器的温度适应性要求更高，因此建模时也需要考虑不同温度下塑壳材料与端子材料的热膨胀系数差异，避免温度循环过程中因为材料膨胀量不同导致端子接触应力变化，出现接触不良的问题。从结构细节来看，每根端子的接触端都设计有微小的凸点，凸点位置是实际的电接触区域，这种设计可以减小接触面积，提升接触压强，刺破接触表面可能存在的氧化层，进一步降低接触电阻，同时凸点的存在也可以减少插合过程中的摩擦力，降低插合力，提升装配手感。塑壳的顶部设计有防呆结构，不对称的外形可以避免连接器插反，防止装配人员在产线装配时出现方向错误导致的端子损坏、电路短路问题，防呆结构的尺寸经过优化，不会额外增加连接器的占板面积，同时辨识度足够高，产线作业人员可以快速识别装配方向。
