PLCC封装电子元器件三维结构设计

　　在电路板组装与电子设备集成的工程场景中，PLCC封装作为表面贴装类集成电路的常见封装形式，广泛应用于工业控制板卡、通讯终端设备、消费类电子产品的核心电路模块中，这类封装的引脚从封装主体的四个侧面引出并呈J型弯折，相比传统直插封装能够大幅缩减PCB板上的占用面积，同时兼顾焊接可靠性与后期返修的操作便利性。从实际选型应用来看，这类封装的芯片通常用于承载逻辑控制、信号处理、存储类的半导体裸片，在通讯类设备的主控板、接口转接板上十分常见，设计阶段需要精准匹配封装的引脚间距、引脚伸出长度、主体外形公差，才能保证SMT回流焊过程中引脚与PCB焊盘的精准对位，避免出现虚焊、连锡、器件偏移等组装缺陷。

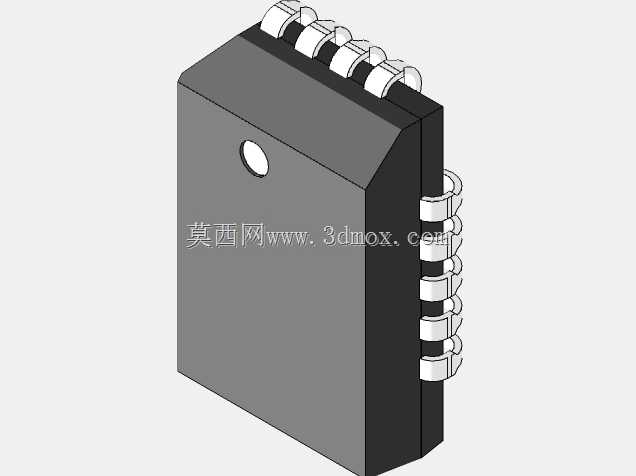

　　从结构设计的角度出发，该封装的主体采用方形塑封结构，顶部预留的圆形定位标记是生产组装过程中的方向识别基准，对应PCB丝印层的一号引脚标识，能够避免贴装过程中出现器件反向的致命错误。J型引脚的弯折弧度是设计中的关键参数，弧度既要保证引脚焊接段与PCB焊盘的平行贴合度，也要预留足够的弹性形变空间，抵消焊接过程中热胀冷缩产生的应力，避免引脚与塑封主体的结合处出现断裂。引脚沿封装的两个相邻侧边排布，不同引脚数的PLCC封装对应不同的主体边长与引脚数量，建模过程中需要严格遵循引脚中心距的通用标准，保证引脚的排布公差控制在组装允许的范围内，同时还原引脚的金属弯折形态与塑封主体的拔模斜度，还原真实器件的装配干涉边界。

　　在整机结构的堆叠设计中，PLCC封装的高度尺寸是需要重点校核的参数，这类封装的整体高度要低于同引脚数的DIP直插封装，适合对设备厚度有要求的紧凑型通讯设备内部布局，设计时需要在器件上方预留足够的散热空间，避免与上方的结构件、屏蔽罩发生干涉，同时器件侧面与周边相邻元器件的间距也要满足SMT贴装的工艺要求，保证贴片机吸嘴能够顺利取放器件，焊接后的检测探头能够完成引脚焊点的光学检测。对于需要做芯片座安装的场景，该封装的外形尺寸还要匹配PLCC插座的内部卡槽尺寸，保证器件能够顺利压入插座，同时引脚与插座触点的接触压力满足长期使用的接触可靠性要求，避免在设备振动、高低温循环的工况下出现接触不良的问题。

　　建模过程中，塑封主体的边角倒角、表面的细微脱模斜度都做了还原，J型引脚的截面形状、弯折处的圆角过渡都按照实际器件的冲压成型工艺做了参数化处理，能够直接用于PCB布局的干涉检查、整机结构的堆叠验证，也可以作为SMT贴装编程的器件外形参考，帮助结构工程师在设计阶段提前预判组装风险，减少后期打样过程中的改模次数。这类封装模型的参数化设计特性，也支持快速调整引脚数量、主体尺寸来适配不同规格的PLCC器件，覆盖从20引脚到84引脚的常用PLCC封装尺寸范围，满足不同电路设计场景的建模需求。在通讯设备的结构设计中，这类封装器件的布局位置还要考虑散热路径的设计，塑封主体的顶面通常是主要的散热面，若器件功耗较高，上方预留的空间可以适配导热垫、散热片等辅助散热结构，建模时预留的安装边界也能准确反映散热结构的装配空间，避免散热结构与周边器件产生干涉。同时引脚的伸出长度与焊盘的匹配设计，也能帮助PCB工程师在封装库设计阶段核对焊盘尺寸的合理性，保证焊接后的焊点强度满足长期使用的可靠性要求，抵御设备运输、使用过程中的振动冲击，避免焊点开裂导致的电路故障。
