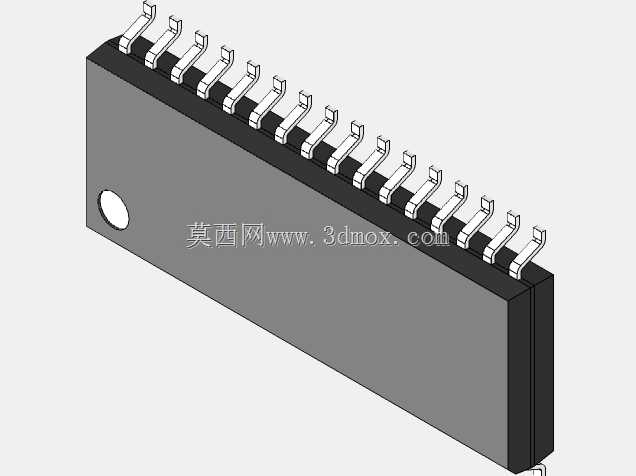

SOIC表面贴装集成电路封装三维结构

　　在消费电子、工业控制、通讯终端类电路板的SMT量产环节，SOIC封装是中小规模集成电路应用极为广泛的贴装载体，从电源管理芯片、信号转换接口到总线驱动器件，大量板级功能模块都会选用这类封装形式完成芯片与PCB的电气及机械连接。这类封装的核心设计逻辑，是在缩小器件整体占板面积的同时，保证引脚共面度、焊接可靠性满足回流焊工艺的公差要求，同时兼顾芯片散热、引脚机械强度的平衡。

　　从结构设计维度看，该封装采用双侧翼形引脚排布，引脚沿封装本体长度方向两侧等距伸出，引脚末端做向下弯折成型，弯折角度、引脚伸出长度、引脚间距都严格贴合行业通用贴装公差带，能适配市面上绝大多数高速贴片机的吸嘴取料、视觉定位、引脚对位流程。封装本体采用环氧树脂模塑成型，本体一侧设置有圆形定位标记，用于SMT贴装时的引脚1方向识别，避免反向贴装导致的电路功能失效，这个定位标记的尺寸、位置公差控制在0.1mm级别，能匹配AOI光学检测的识别逻辑，不会出现标记误判的情况。

　　做参数化建模时，首先要明确不同引脚数规格下的封装本体长度变化逻辑：引脚数每增加2个，本体长度方向对应增加一个标准引脚间距的尺寸，宽度方向保持固定，这样的参数关联逻辑可以通过调整引脚数量参数，快速生成对应规格的SOIC封装模型，不需要重复绘制基础特征。引脚部分的建模要重点还原翼形引脚的弯折弧度、末端焊盘接触段的平面度，不能简单用直角折弯代替实际的成型弧度——实际生产中引脚的弯折处有微小的圆弧过渡，这个结构直接影响引脚的抗疲劳强度，在电路板受振动、温度循环冲击时，带圆弧过渡的引脚能通过微小形变释放应力，避免引脚根部与塑封体连接处出现开裂，导致电气连接失效。

　　安装边界方面，这类封装在PCB布局时需要预留的焊盘尺寸、引脚周边的禁布区都有明确的工程要求：焊盘宽度要略大于引脚末端宽度，长度要覆盖引脚接触段并预留一定的锡膏爬锡空间，封装本体下方不需要额外设置散热焊盘的常规SOIC器件，要保证本体与周边 taller 器件的间距满足2mm以上的维修操作空间，方便后期返修时用热风枪拆卸器件不会波及周边元器件。封装本体的厚度控制在标准范围内，能适配常见的板级屏蔽罩安装高度要求，不会出现屏蔽罩扣合时与器件干涉的问题。

　　从实际应用场景看，这类封装的器件既可以用在大规模量产的通讯主板、工业控制板卡上，也适合小批量打样的研发类电路板，因为其封装尺寸标准化程度高，不管是回流焊批量焊接还是手工烙铁焊接都有较好的工艺兼容性，不会像细间距QFP封装那样对焊接工艺要求极高。建模时还原的引脚共面度参数，直接对应实际生产中的贴片良率，如果引脚共面度偏差超过0.1mm，回流焊时就容易出现虚焊、开焊的问题，所以在三维模型里要把引脚的位置公差、平面度公差通过特征约束体现出来，方便后续做PCB封装匹配、钢网开孔设计时直接参考模型尺寸，不需要反复核对二维规格书的尺寸标注。

　　另外，塑封本体与引脚的结合处做了凹陷的密封结构设计，这个结构在模型里也做了还原，实际生产中这个结构能增强环氧树脂与引脚金属框架的结合力，阻止水汽沿着引脚与塑封体的缝隙进入封装内部，避免芯片受水汽影响出现性能衰减，尤其是在温湿度变化较大的户外通讯设备场景下，这个密封结构的作用尤为关键。引脚表面的镀锡层厚度虽然在三维模型里不做微观体现，但建模时预留了表面处理的厚度公差，保证生成的工程图尺寸与实际器件的成品尺寸偏差在可接受范围内，不会出现设计的PCB焊盘与实际器件引脚不匹配的问题。
