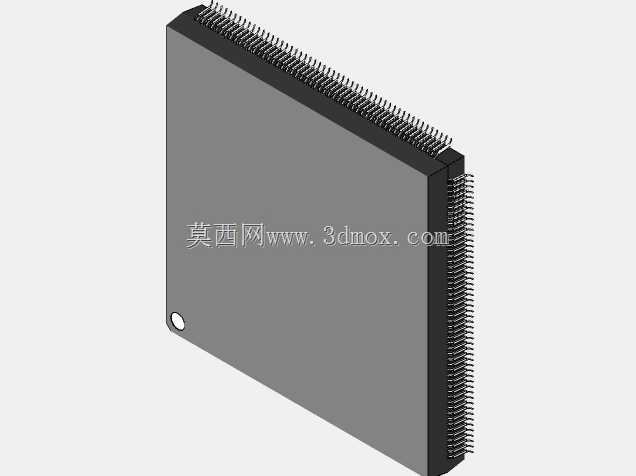

QFP系列集成电路芯片封装三维结构

　　在消费电子、工业控制、通讯终端设备的电路板设计环节，表面贴装型封装芯片的选型与布局直接决定整板的布线密度、信号完整性与生产良率，QFP、LQFP、TQFP这类鸥翼引脚四边引出的封装形式，是当下中引脚数微控制器、接口芯片、逻辑器件应用最广泛的封装载体。做板级结构设计时，最先要明确的就是封装的安装边界，这类封装的本体为矩形塑封结构，引脚从四个侧面呈鸥翼状向外引出，不同引脚数、不同厚度规格的封装，本体长宽、引脚间距、引脚伸出长度都有明确的公差要求，建模时需要严格对应引脚共面度、引脚宽度、引脚间距的公差带，否则后续生成的钢网开孔、PCB焊盘封装会出现焊接偏移、虚焊、连锡等生产问题。

　　从实际应用场景来看，这类封装覆盖了从8位低端单片机到32位高性能通讯处理器、接口转换芯片、电源管理芯片的绝大多数应用场景，小引脚数的QFP封装多用于家电控制板、小型传感器节点的主控芯片，引脚数在100以上的LQFP、TQFP封装则多用于工业通讯模块、车载控制单元、消费电子主控板的核心器件。TQFP相比传统QFP的本体厚度更薄，更适合对整机厚度有严格要求的便携类电子产品，LQFP则在本体强度、引脚抗形变能力上更有优势，适合振动工况较多的工业类设备使用。

　　设计这类封装的参数化模型时，核心逻辑是把封装的核心可变参数做关联约束：包括本体长宽尺寸、本体厚度、引脚数量、引脚间距、引脚宽度、引脚伸出长度、引脚弯折半径、引脚共面度公差、定位标记位置这些参数，通过参数表驱动模型变更，不需要重复建模就能覆盖全系列同类型不同规格的封装。建模过程中要注意引脚的弯折弧度处理，鸥翼引脚的弯折处不能出现直角结构，否则实际生产中引脚容易出现应力断裂，同时引脚末端的焊区平面要保证共面，公差控制在0.1mm以内，才能匹配SMT贴片的工艺要求。

　　在PCB布局的结构干涉检查环节，这类封装的三维模型可以直接导入PCB设计软件，和周边的接插件、电容、结构件做干涉校验，避免出现芯片安装后和外壳、散热片、周边高器件碰撞的问题。很多新手工程师在做封装库时只画二维焊盘图形，忽略三维模型的匹配，往往在样机试产时才发现芯片和周边器件干涉，需要重新改板，耽误项目进度。另外这类封装的散热设计也需要结合三维结构考量，部分大功耗的QFP封装芯片需要在本体上方加装散热片，建模时要预留散热片的安装空间，明确散热片和芯片本体的接触面积公差，保证散热效率符合设计要求。

　　从生产装配的角度，这类封装的引脚比较细密，最密的引脚间距可以做到0.4mm，建模时要准确还原引脚之间的间隙，避免后续生成的钢网开孔出现连桥，同时要注意本体上的定位标记（也就是第一引脚标识凹点）的位置，必须和芯片手册的位置完全对应，否则贴片时会出现芯片方向贴反的批量生产事故。不同厚度规格的TQFP和LQFP封装，在波峰焊或者回流焊的温度曲线适配性上也有差异，薄型的TQFP封装本体升温更快，建模时标注清楚本体厚度参数，也能给工艺部门做温度曲线设置提供参考。

　　在做整机的抗振动仿真时，准确的封装三维模型也能帮助仿真工程师计算引脚的应力分布，鸥翼引脚本身有一定的形变余量，可以吸收一部分PCB形变带来的应力，但如果引脚建模时的弯折半径、材料属性设置不对，仿真结果就会出现偏差，无法准确预判振动工况下的引脚断裂风险。另外在做整机的电磁兼容仿真时，封装的引脚长度、本体和PCB的距离都会影响信号的辐射发射水平，准确的三维模型可以给电磁仿真提供更贴近实际的结构参数，提升仿真结果的可信度。

　　很多工程师在选型时会混淆QFP、LQFP、TQFP的尺寸边界，通过参数化的三维模型，可以直观对比不同封装的外形差异，根据自己的板卡空间、焊接工艺能力选择合适的封装规格，比如小批量试产如果没有细间距贴片能力，就可以选择引脚间距更大的QFP封装，降低生产难度；如果是量产的便携产品，就可以选择更薄的TQFP封装，节省板卡厚度空间。这类参数化封装模型的核心价值就是把不同规格的封装特征做统一的参数化管理，减少重复建模的工作量，同时保证模型尺寸和实际器件完全一致，从设计源头规避因为封装尺寸错误带来的生产问题。
