ETD44型磁芯配套轭板结构设计

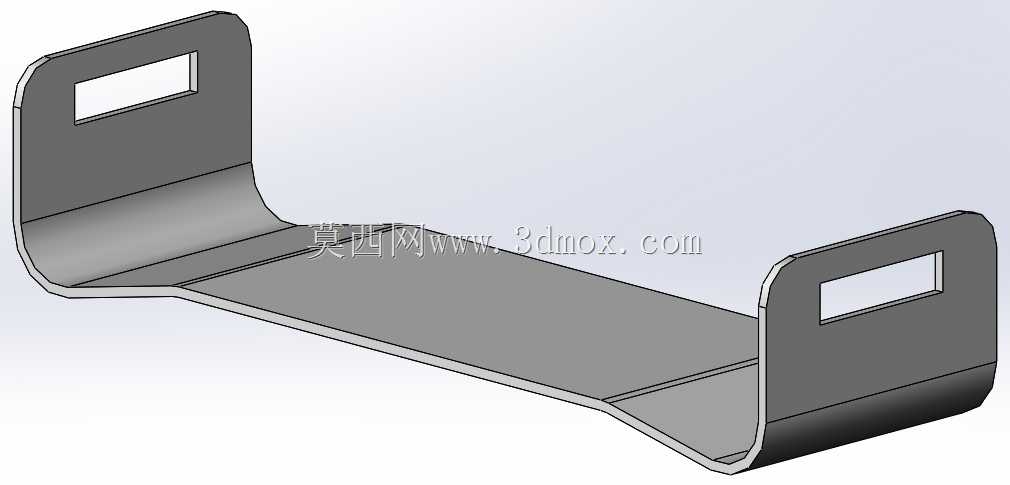

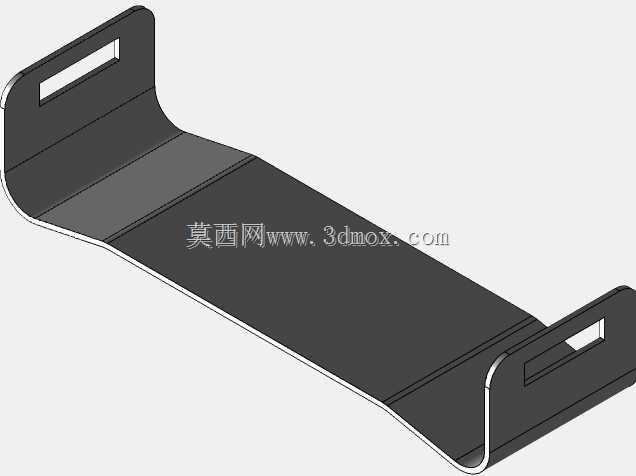

　　在开关电源、高频逆变设备的磁路设计环节，ETD系列磁芯的配套轭板是决定磁路闭合效率、绕组固定稳定性的核心结构件，本次设计的ETD44轭板，正是针对44规格ETD磁芯的装配需求完成的结构适配。日常选型中，不少工程师会忽略轭板的结构细节，要么照搬通用件尺寸导致装配间隙过大，磁路出现额外气隙使得电感量偏移设计值，要么安装孔位与绕组骨架、固定支架不匹配，导致批量生产时出现装配干涉，这款轭板的设计全程围绕实际产线装配与磁路性能需求展开。从功能特性来看，该轭板采用对称式U型弯折结构，主体平面与ETD44磁芯的端面完全贴合，两端向上弯折的立边开设矩形避让槽，既可以对磁芯的侧边形成限位，避免磁芯在受振动时出现横向移位，又能为绕组的引出线、

　　骨架的定位凸台留出足够的避让空间，不会出现压线、卡滞的问题。轭板的主体平面平整度控制在0.05mm以内，确保与磁芯端面贴合时不会出现局部间隙，避免因气隙不均导致的局部磁饱和问题，两端立边的弯折角度严格控制在90°±0.2°，立边高度与磁芯侧边高度匹配，既不会因为立边过高顶到绕组外层绝缘胶带，也不会因为立边过矮失去限位作用。设计过程中，首先结合ETD44磁芯的标准外形尺寸确定轭板的安装边界：主体平面的长度与宽度完全覆盖磁芯的贴合端面，边缘预留0.1mm的装配公差带，适配不同厂商生产的ETD44磁芯的尺寸公差；两端立边的矩形槽位置，对应骨架的出线端位置，槽宽比引出线排宽多1mm，既方便穿线操作，又能对引出线形成一定的梳理作用，

　　避免多股引出线交叉缠绕。板材厚度的选择经过多轮验证，过薄的板材在磁芯夹紧时容易出现形变，导致磁芯贴合不紧，过厚的板材则会增加不必要的占用空间，抬升整体元件的安装高度，最终选定的厚度既满足结构强度需求，夹紧时形变量控制在0.02mm以内，又不会额外增加元件的整体高度，适配电源内部紧凑的安装空间。从实际应用场景来看，这款轭板可适配各类采用ETD44磁芯的高频变压器、功率电感，广泛用于工业开关电源、通信电源、新能源充电模块、逆变焊机等设备的磁性元件装配中。在通信电源的应用场景下，设备内部长期处于轻微振动的工作状态，轭板的限位结构可以避免磁芯与骨架之间出现相对位移，防止长期振动下磁芯磨损、绕组绝缘层破损的问题；在大功率充电模块的应用中，

　　轭板与磁芯的紧密贴合可以保证磁路闭合完整，降低漏磁带来的周边元件干扰问题，同时平整的贴合面可以让磁芯的热量更均匀地传导到轭板上，通过轭板辅助散热，降低磁芯的工作温升。设计时还充分考虑了产线的装配便利性，轭板的所有边缘都做了小圆角处理，没有尖锐毛刺，避免装配时划伤工人手指、划破绕组绝缘层；弯折处的圆角半径匹配板材折弯工艺的最小折弯半径，不会出现折弯处开裂、应力集中的问题，适合批量冲压生产，生产过程中良率可以稳定控制在较高水平。安装边界方面，轭板的整体外形尺寸完全适配ETD44磁芯的标准安装尺寸，不需要额外调整原有骨架、固定夹的设计，直接可以替换同规格的通用轭板，不需要对现有电源的PCB布局、固定结构做任何修改，降低了产品迭代的适配成本。在磁路匹配上，轭板的结构设计完全配合ETD44磁芯的磁路走向，不会额外增加磁阻，能够保证磁性元件的电感量、饱和电流等参数符合设计预期，避免因轭板结构问题导致的磁性元件性能不达标。不少工程师在做磁性元件设计时，往往把注意力集中在磁芯材质、绕组匝数、线径选择上，却忽略了轭板这类结构件的细节设计，最终导致样品测试时参数达标，批量生产时却出现装配不良、振动后参数偏移、温升超标等问题，这款轭板的设计正是从量产实际、现场应用的细节出发，把容易被忽略的装配公差、避让空间、形变控制、边缘处理等问题都纳入设计考量，让结构件不仅能实现基本的固定功能，还能辅助提升磁性元件的整体可靠性与性能表现。
