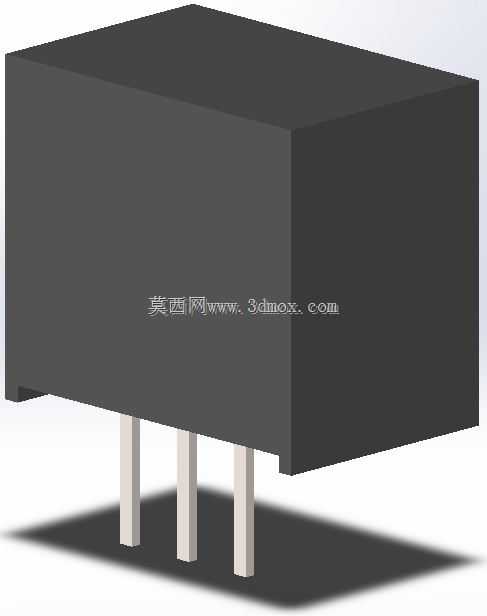

直插三引脚DC-DC电源模块塑封外壳

　　在工业控制板卡、通讯终端设备、便携检测仪器的板载电源设计场景中，这类三引脚直插式塑封外壳是小功率隔离DC-DC转换器的核心封装载体，主要承担内部功率变换电路的物理防护、绝缘隔离与板级安装定位功能。不同于表贴式封装的电源模块，这种SIP-3结构的外壳采用单排直插引脚设计，能够在PCB板上占用极小的横向排布空间，尤其适合板上空间局促、纵向有充足装配余量的高密度布线场景，常见于48V通讯总线转低压控制回路、工业传感器前端供电隔离、手持设备电源轨转换等电路设计中。从结构设计逻辑来看，外壳整体采用长方体封闭塑壳结构，壳体壁厚均匀，兼顾注塑成型的工艺可行性与内部电路的容纳空间，三个等间距排布的金属插脚从壳体底部垂直引出，插脚的截面尺寸、

　　伸出长度与引脚间距完全匹配标准SIP封装的焊盘设计规范，能够直接适配常规波峰焊、手工焊的加工工艺要求，不需要额外定制焊盘或增加转接结构。壳体的边角做了小尺寸圆角过渡，既可以避免注塑过程中尖角位置的应力集中问题，也能在自动化插件工序中减少卡料、刮伤周边元器件的风险，外壳的顶面与侧面为平整平面，可根据需求丝印产品参数、极性标识与认证标记，不会出现曲面印刷的标识模糊、对位偏差问题。在安装边界设计上，三个引脚的中心距严格遵循通用SIP封装的节距标准，引脚伸出壳体底面的长度兼顾焊接时的焊锡爬升高度与板间装配间隙，壳体底部与PCB板面之间预留了微小的装配缝隙，既可以避免焊接后壳体底部与焊盘、板面阻焊层直接接触造成的绝缘隐患，

　　也能为焊接过程中产生的助焊剂挥发预留散逸通道，减少焊后残留堆积带来的绝缘性能下降问题。壳体的内部型腔尺寸匹配小功率DC-DC模块的常规电路堆叠厚度，能够容纳变压器骨架、功率芯片、外围阻容元件的常规排布，壳体与内部电路的装配通常采用灌封工艺配合，封闭的外壳结构可以为灌封胶提供成型边界，同时提升整体模块的抗振动、抗冲击性能，在设备遇到常规运输振动、工况下的连续振动时，外壳能够分散外部应力，避免内部引脚脱焊、元器件移位的问题。在绝缘防护层面，塑壳材质本身具备良好的电气绝缘性能，能够实现内部带电回路与外部壳体、相邻板上元器件之间的绝缘隔离，满足低压电气设备的基本绝缘要求，封闭的结构也可以阻挡工况环境中的粉尘、潮气直接侵入内部电路，

　　延长模块在多尘、轻度潮湿的工业现场环境下的使用寿命。不同于多引脚的SIP封装器件，三引脚的设计对应DC-DC转换器的输入正、输出正与公共地三个核心接线端，引脚功能定义清晰，在电路设计时不容易出现接线错配的问题，插件作业时也能通过引脚数量快速识别器件类型，减少产线插件的错料概率。在结构建模过程中，需要重点把控引脚的位置度公差、壳体的外形尺寸公差，确保模型导出的工程图能够直接用于外壳的注塑模具开模与引脚的冲压加工，同时模型的装配基准设置在壳体底面与引脚中心线上，能够直接导入PCB设计软件进行板级装配干涉检查，提前排查壳体与周边高大元器件、结构件之间的装配间隙问题，避免打样后出现元器件干涉、无法插装的问题。
