DO-27封装直插二极管外壳结构设计

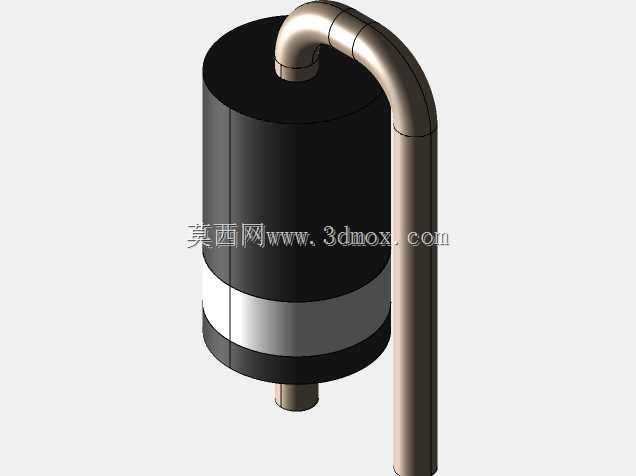

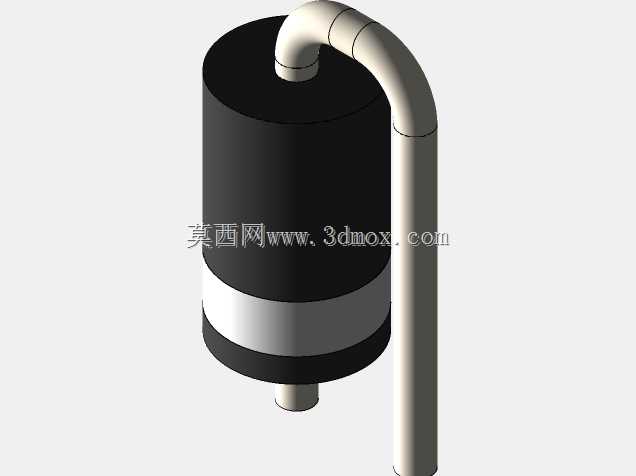

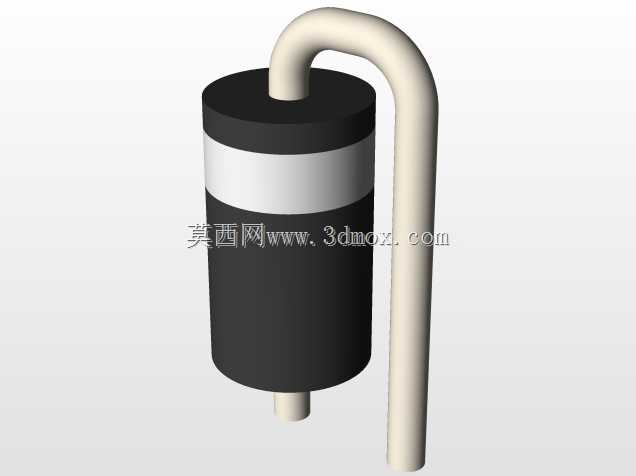

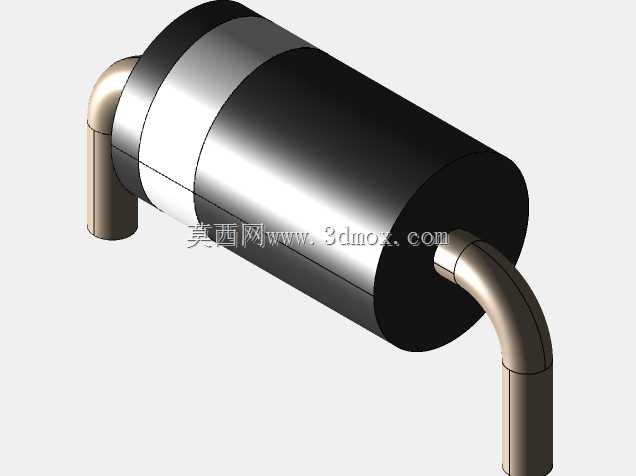

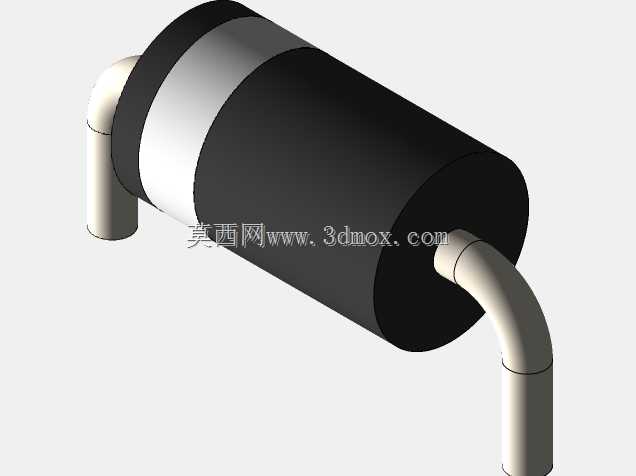

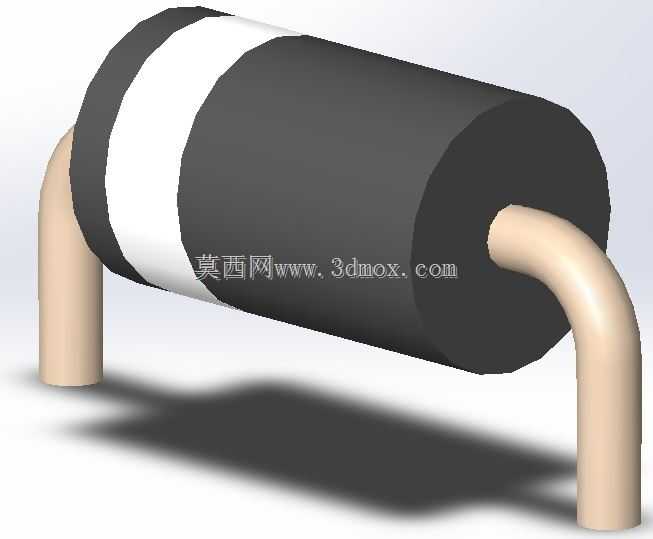

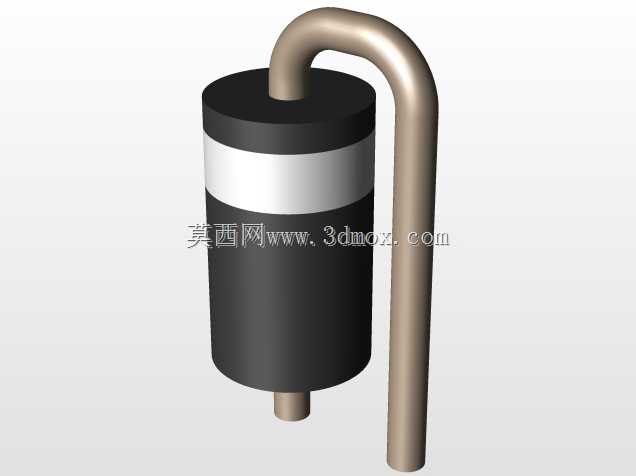

　　在消费电子、通讯终端、工业控制板卡的直插元件布局场景中，轴向引线封装的二极管始终是板级电路里承担整流、续流、检波功能的核心无源器件，DO-27作为业内通用的大电流直插二极管封装规格，其外壳结构的建模精度直接影响PCB布局的干涉校验、波峰焊治具的适配性以及整机装配的良品率。这款DO-27封装的二极管外壳模型，完全还原了量产器件的真实结构特征，主体封装部分采用圆柱型环氧塑封结构，柱体表面的环形色带标识区做了精准的结构区分，建模时特意保留了色带区域与主体塑封层的微小高度差，避免渲染时出现色带与柱面共面的显示错误，方便后续在装配模型中直接识别二极管的极性方向，无需额外添加极性标注特征。两侧的引出引脚采用弯脚成型结构，引脚的弯曲半径、

　　引脚伸出塑封体的长度、引脚末端的平直段长度都严格参照行业通用的成型规范设定，引脚直径匹配常规1.0mm线径的铜包钢引线规格，引脚中心距符合DO-27封装的标准跨距要求，能够直接适配2.54mm网格间距的PCB通孔设计，在做板级装配仿真时，可直接校验引脚与PCB焊盘的对位精度，避免出现引脚偏位无法插装的问题。从设计思路来看，建模过程中优先保证安装边界的尺寸准确性，塑封圆柱的外径、总长度参数完全对标市面主流DO-27封装二极管的实物尺寸，没有做夸张的外观美化，所有结构圆角都按照实际塑封工艺的脱模圆角设定，避免出现工艺上无法实现的尖锐棱角。引脚的弯折位置做了应力释放的圆弧过渡，还原了实际元件引脚成型时的工艺特征，

　　不会出现直角弯折的理想化结构，因为实际生产中直角弯折会导致引线应力集中，容易在插装或震动工况下出现引脚断裂的问题。在实际工程应用中，这类封装模型主要用于三个场景：其一，PCB设计阶段的3D布局校验，可提前发现二极管与周边电解电容、电阻、接插件等元件的高度干涉、水平间距不足的问题，尤其是在电源板、通讯接口板这类元件密度较高的板卡上，直插元件的本体高度如果把控不准，很容易在装配时与外壳、散热片产生结构冲突，精准的外壳模型能在设计阶段就规避这类问题，减少打样后的改板次数；其二，波峰焊治具的设计参考，治具的开孔尺寸需要匹配二极管塑封体的外径以及引脚的伸出位置，模型的准确尺寸能直接用于治具的型腔设计，保证治具对元件的承托精度，

　　避免过波峰焊时出现元件浮高、倾斜的问题；其三，整机BOM的可视化装配指导，在做生产作业指导书的三维可视化内容时，带真实外观特征的二极管模型能让产线作业人员快速识别元件极性与安装方向，减少反向插装的不良率。模型的塑封体部分与引脚部分做了独立的实体拆分，方便后续在做热仿真时单独赋予不同的材料属性，塑封体的环氧材料导热系数、引脚的铜材导热参数都可以直接匹配仿真软件的材料库，不需要再对模型做二次拆分处理。引脚末端的切面做了平整处理，还原了实际元件引脚裁切后的端面特征，在做引脚可焊性仿真或者焊盘润湿仿真时，能够更贴近真实的焊接状态。需要注意的是，这个模型还原的是标准成型状态的弯脚结构，针对不同板厚的安装场景，引脚伸出PCB背面的长度可以通过调整模型的引脚平直段参数来适配，不需要重新构建整体模型，对于需要做卧装、立装不同安装方式的场景，也可以通过调整引脚的弯折角度来快速适配，因为建模时引脚的弯折参数是基于特征参数构建的，修改起来效率很高。在通讯类设备的板卡设计中，DO-27封装的二极管通常用于电源入口的整流、信号端口的ESD防护续流，这类位置的元件往往离板边、接口屏蔽罩的距离较近，精准的外壳模型能帮助结构工程师提前核算安全距离，避免安规测试时出现电气间隙不足的问题，同时也能在做整机跌落仿真时，准确模拟元件本体与周边结构的碰撞受力，评估引脚的抗冲击强度是否满足可靠性要求。
