ETD44磁芯电子元器件结构设计

　　在开关电源、高频逆变电路的设计环节中，磁芯作为电磁能量转换的核心载体，其结构合理性直接决定了整机的转换效率、温升表现与电磁兼容性能。ETD44规格的磁芯是当前中小功率电源产品中应用极为广泛的一款磁芯结构，常见于通信电源、工业控制电源、车载充电模块等场景，适配功率覆盖几十瓦到上百瓦的应用需求，能够在几十kHz到数百kHz的工作频率下保持稳定的电磁特性。

　　从结构设计来看，这款磁芯采用经典的E型配对结构，两侧边柱与中间圆柱磁柱形成闭合磁路，中间磁柱的端面为平整圆形，两侧边柱的端面与磁芯底座形成完整的贴合面，配对安装时两个E型磁芯的端面完全贴合，能够最大程度降低磁路气隙带来的损耗，当然在实际应用中也可根据电感量需求在贴合面添加不同厚度的气隙垫片，调整饱和电流参数。磁芯的外框为矩形结构，侧边的壁厚经过优化，既能够保证足够的机械强度，避免绕制线圈、组装过程中出现磁芯碎裂的问题，又不会占用过多的安装空间，给线圈绕制预留充足的窗口面积。

　　在实际选型应用中，首先需要关注磁芯的外形安装边界，这款ETD44磁芯的整体外轮廓为矩形，中间圆柱磁柱的直径匹配标准骨架的中心孔尺寸，两侧边柱的间距与标准ETD44骨架的绕线窗口宽度完全适配，不需要额外定制骨架即可直接选用市售标准配件，能够大幅降低供应链采购成本与生产组装难度。磁芯的窗口高度经过计算，能够容纳多股利兹线或者多层绝缘线绕制的初级、次级绕组，同时预留足够的安全绝缘距离，满足安规认证中对于初次级之间爬电距离、电气间隙的要求。

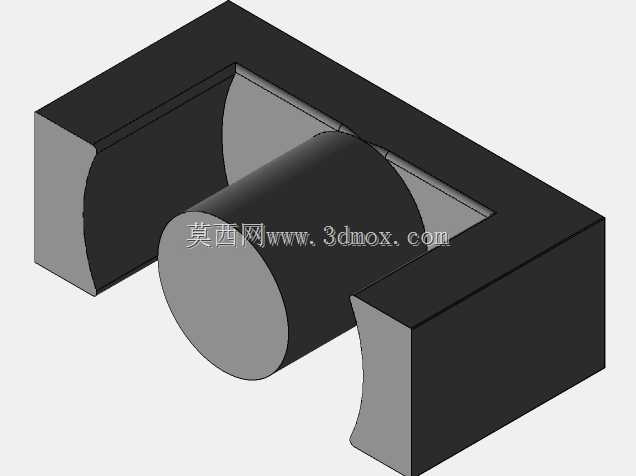

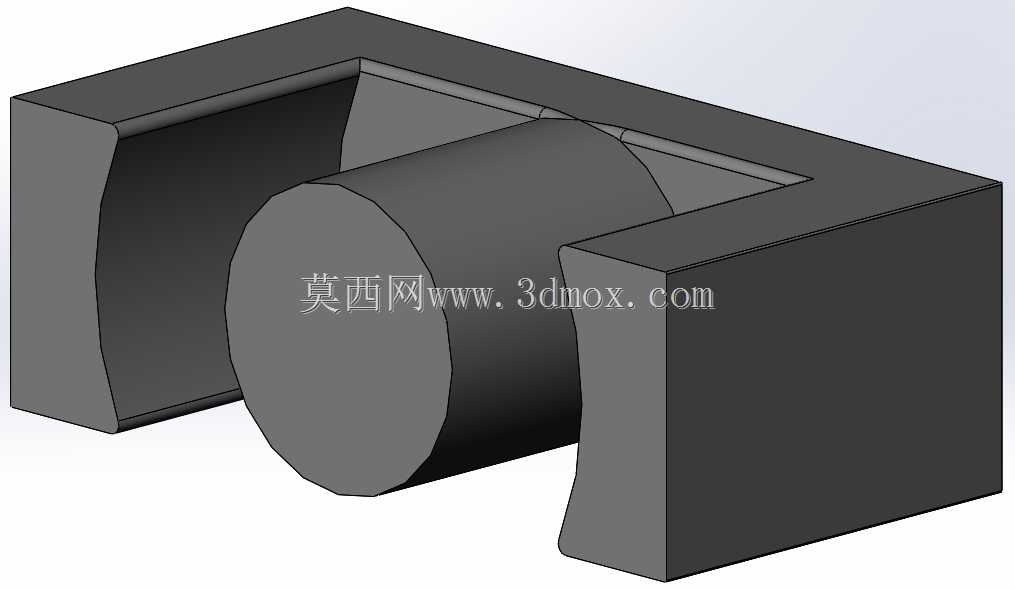

　　设计这款磁芯三维模型的时候，重点还原了磁芯的实际装配公差，磁芯贴合面的平面度、磁柱的同轴度都按照实际生产的精度要求进行建模，避免结构设计中出现骨架与磁芯装配干涉、配对磁芯贴合不严的问题。在结构细节上，磁芯的边角处做了微小的倒角处理，既符合实际粉末压制烧结的生产工艺特性，也能够避免组装过程中尖锐边角划伤漆包线绝缘层，造成绕组短路的隐患。磁芯的底座边缘厚度均匀，能够承受线圈绕制过程中的张紧力，不会出现受力断裂的情况。

　　从应用场景的适配性来看，这款磁芯既可以用于组装传统的高频变压器，实现输入输出之间的电气隔离与电压变换，也可以通过调整气隙制作成功率电感，用于电路中的储能、滤波环节。在通信设备的电源模块中，这款磁芯组装的变压器能够在较宽的输入电压范围内保持稳定的输出，同时自身的损耗较低，能够满足通信设备长期不间断运行的可靠性要求；在工业控制设备中，这款磁芯的结构强度足够，能够适应工业现场一定的振动、温度变化环境，不会出现磁芯松动、电感量漂移的问题；在车载充电场景中，这款磁芯的工作温度范围宽，能够适应车载环境下的高低温交变工况，保证充电过程的稳定性。

　　在进行整机结构布局的时候，这款磁芯的矩形外轮廓便于在PCB板上进行定位，配套的骨架通常带有定位引脚，能够直接插入PCB的安装孔中进行焊接，不需要额外的固定结构，当然在振动较大的应用场景中，也可以在磁芯外围添加钢夹或者点胶固定，进一步提升结构可靠性。建模过程中严格遵循磁芯的实际尺寸规范，中间磁柱的高度、边柱的高度差都按照实际产品的参数进行还原，保证配对之后的磁路长度准确，在进行电磁仿真的时候能够获得更贴近实际的仿真结果，帮助设计人员提前评估绕组的损耗、磁芯的温升情况，减少样机试制的迭代次数。

　　很多初级设计人员在选用磁芯的时候往往只关注磁芯的有效截面积、窗口面积这些参数，忽略了磁芯的实际安装尺寸与结构细节，比如磁芯边角的倒角大小、磁柱与骨架的配合间隙，这些细节往往会导致实际生产中出现组装困难、绝缘距离不足的问题，这款三维模型完整还原了这些容易被忽略的结构细节，设计人员可以直接将模型导入到整机装配中，进行干涉检查、安装空间校核，提前规避这些生产端的问题。同时模型的结构也便于设计人员进行绕组排布的仿真，评估不同绕线方式下的漏感大小，优化变压器的绕制工艺，降低漏感带来的尖峰电压，提升电源的整体效率与可靠性。
