半反式电源模块封装外壳结构设计

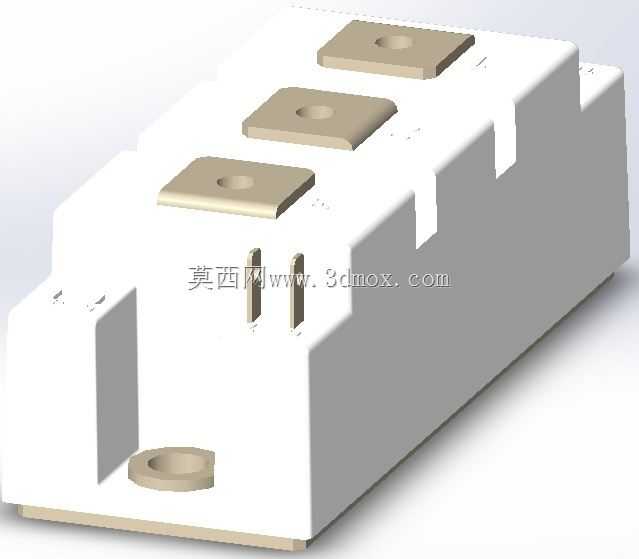

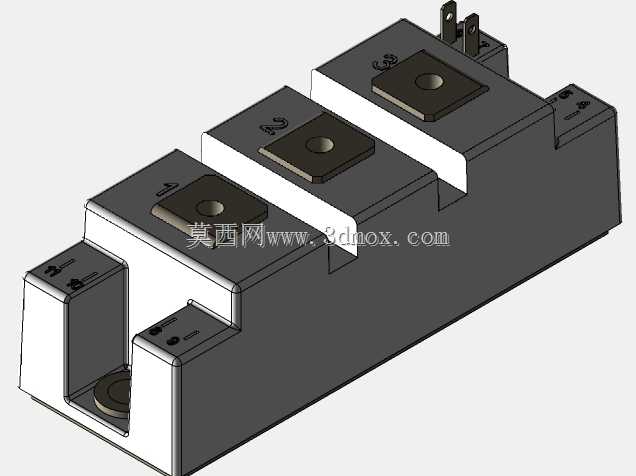

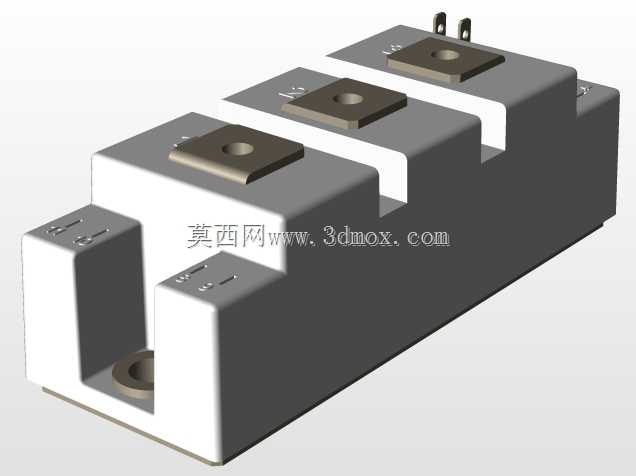

　　这款半反式结构的电源模块外壳，主要面向小功率隔离型电源的封装需求，常见于通讯终端设备、工业控制板卡的板载供电单元中，用来容纳功率变换电路、磁性元件与功率半导体，同时承担绝缘防护、散热传导、引脚定位的多重作用。从结构设计来看，外壳采用塑封主体搭配金属嵌件的组合方案，顶面设置三个方形金属接触凸台，对应内部功率回路的输入、输出与接地引脚，凸台表面做平整化处理，既可以作为生产过程中的测试接触点，也能在装配时与上层散热片或屏蔽罩形成可靠接触，降低接触热阻与接触阻抗。外壳侧面预留的开槽结构，是为了适配内部PCB板的插装定位，侧边的金属引脚伸出位做了导向倒角，在波峰焊或者回流焊工序中，能够引导引脚准确穿过PCB对应的安装孔，

　　避免插装偏位导致的焊接虚焊问题。外壳底部的圆形定位柱，是安装时的核心定位基准，对应PCB板上的定位孔设计，装配时定位柱先卡入孔位，限制外壳在PCB板面的水平位移，再配合引脚焊接完成整体固定，能够耐受常规运输、使用过程中的振动冲击，不会出现壳体偏移导致的引脚受力断裂问题。在设计思路上，这款外壳优先考虑了量产装配的工艺性，主体塑料部分采用耐高温阻燃工程塑料注塑成型，壁厚控制在均匀1.2mm，既保证足够的结构强度，也避免注塑过程中出现缩痕、缺胶等缺陷，金属嵌件在注塑阶段预先置入模具，与塑料壳体形成牢固的结合，不会在后续焊接高温下出现松脱。外壳的内部型腔尺寸，是按照常规6s规格半反式电源的电路布局设计的，预留了足够的空间容纳变压器骨架、

　　功率管、整流二极管与电解电容，型腔内部的限位筋条可以卡住PCB板的边缘，不需要额外打胶固定就能限制电路板在壳体内的窜动，减少生产工序的同时提升长期使用的可靠性。从安装边界来看，这款外壳的整体长宽尺寸适配标准的板载电源封装占位，引脚间距符合行业通用的焊盘设计规范，设计人员在进行PCB布局时，不需要额外调整封装尺寸，可以直接替换同规格的其他品牌模块外壳，降低选型替换的设计成本。外壳的顶面凸台高度经过精确计算，当模块焊接到PCB板上之后，凸台顶面与板上其他较高元件的顶面保持齐平，不会额外占用板卡上方的堆叠空间，适合对空间尺寸要求严苛的紧凑型通讯设备内部使用。在实际应用场景中，

　　这类外壳封装的电源模块通常负责将母线电压转换为芯片工作需要的低压直流，外壳的绝缘性能可以避免内部高压回路与周边元件、散热结构发生短路，金属部分的导热设计可以将功率器件工作产生的热量快速传导到外部，降低模块内部的工作温升，提升电源的长期工作稳定性。设计过程中还考虑了安规距离要求，外壳内部不同电位的金属件之间，通过塑料壳体的隔筋保持足够的爬电距离，满足通讯类产品的安规认证要求，不需要额外增加绝缘片就能符合相关安全标准。外壳侧边的缺口结构，是为了方便生产过程中的自动化检测，测试探针可以通过缺口直接接触到内部电路的测试点，不需要拆开外壳就能完成模块的性能校准与出厂检测，提升量产测试的效率。
