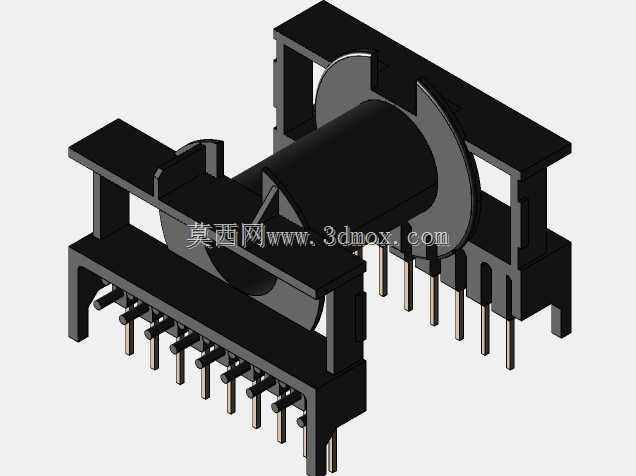

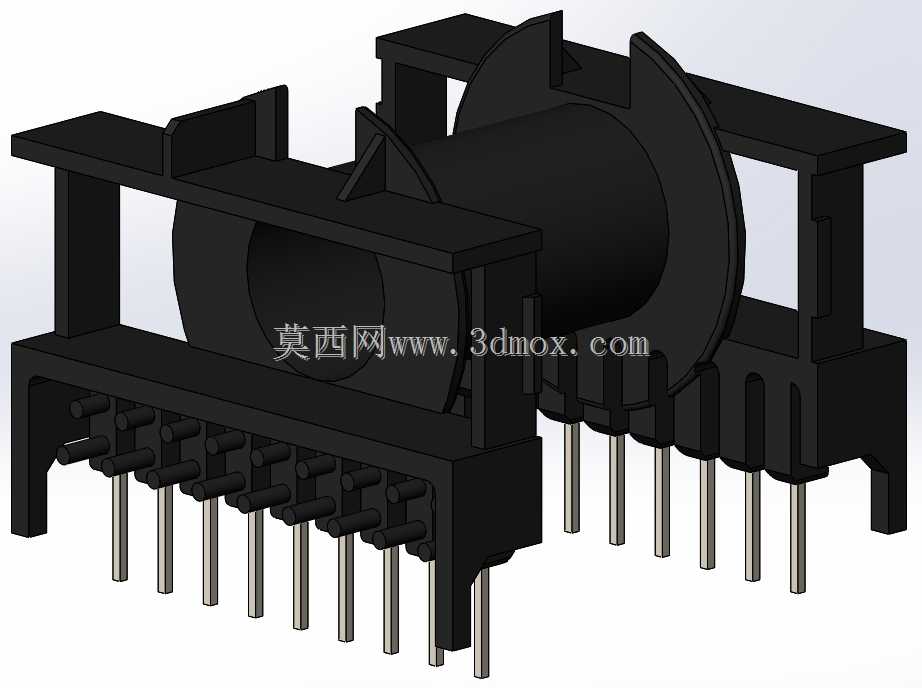

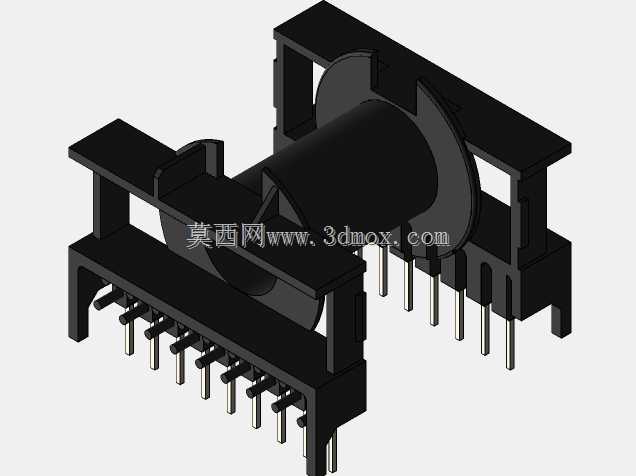

ETD44立式多针线圈骨架成型结构

　　在高频开关电源、通讯电源模块、工业控制电源的变压器生产环节，线圈成型骨架是决定绕组排布精度、引脚焊接可靠性、磁芯装配匹配度的核心结构件，这款适配ETD44规格磁芯的线圈成型器，正是针对批量绕线工序中绕组定位不准、引脚偏移、挡墙高度不一致等常见工程问题设计的工装配套结构。从实际产线应用来看，这类骨架直接对接自动绕线机的装夹工位，绕线过程中两侧的挡边结构会严格限定漆包线的排布边界，避免绕线过程中出现线包超差、层间错位的问题，多排直插式引脚的排布完全对应PCB板的焊盘孔位间距，插针嵌入骨架本体的部分做了防脱滚花结构，能承受波峰焊过程中的热冲击与插拔外力，不会出现引脚松脱、歪斜的情况。

　　设计过程中首先要匹配ETD44磁芯的中柱直径与侧挡边尺寸，骨架中心的绕线筒内径预留了0.15mm的装配间隙，既方便磁芯插入，又不会因为间隙过大导致磁芯晃动产生气隙误差，两侧的限位挡边高度严格按照安规要求的爬电距离设置，针对初次级绕组的隔离需求，挡边顶部还预留了挡墙胶带的缠绕空间，不需要额外增加辅助挡块就能满足高压绝缘的距离要求。引脚的排布采用双排错位设计，每侧的引脚数量对应常规ETD44变压器的绕组抽头数量，插针的伸出长度统一控制在3.5mm，刚好适配常规厚度PCB板的焊接深度，插针的直径选用0.6mm的标准铜包钢材质，兼顾导电性与焊接强度，骨架本体的壁厚均匀控制在1.2mm，既保证绕线过程中的结构强度，

　　不会因为绕线张力导致骨架变形，又不会因为壁厚过大占用过多的绕线空间，影响窗口利用率。安装边界方面，骨架整体的外形尺寸完全适配ETD44磁芯的装配公差，两侧的定位凸台刚好卡入磁芯的侧槽，组装后磁芯与骨架之间不会出现相对位移，底部的引脚定位基准面与PCB安装面完全贴合，过炉焊接时不会出现浮高、倾斜的问题。在通讯类电源模块的应用场景中，这类骨架还要考虑高频工作下的介质损耗，因此结构设计上避免了尖角、薄边的积料问题，注塑成型时不会出现气泡、缩痕，能有效降低高频工作下的局部放电风险，绕线筒表面做了细微的磨砂处理，能增加漆包线与骨架之间的摩擦力，绕线完成后线包不会出现松脱、滑移的问题。针对不同绕组的出线需求，

　　骨架两侧的挡边上预留了对应的出线卡槽，每个抽头的漆包线可以顺着卡槽引导到对应引脚上，不需要额外的走线固定结构，能大幅提升绕线工序的作业效率，减少人工整理走线的工时，同时卡槽的边缘做了R0.2的圆角处理，不会刮破漆包线的绝缘层，避免绕组短路的风险。从结构建模的角度来看，这类零件的建模重点在于插针与本体的配合公差、绕线筒的同轴度、两侧挡边的平行度，所有的装配基准都统一以底部引脚所在平面为第一基准，绕线筒的中心轴线与基准面垂直，保证绕线时的动平衡，避免高速绕线过程中出现骨架跳动导致的排线不齐问题，拔模角度统一设置在0.5度，既满足注塑成型的脱模需求，又不会影响装配尺寸的精度。
