参数化拱形分格塑钢窗三维结构

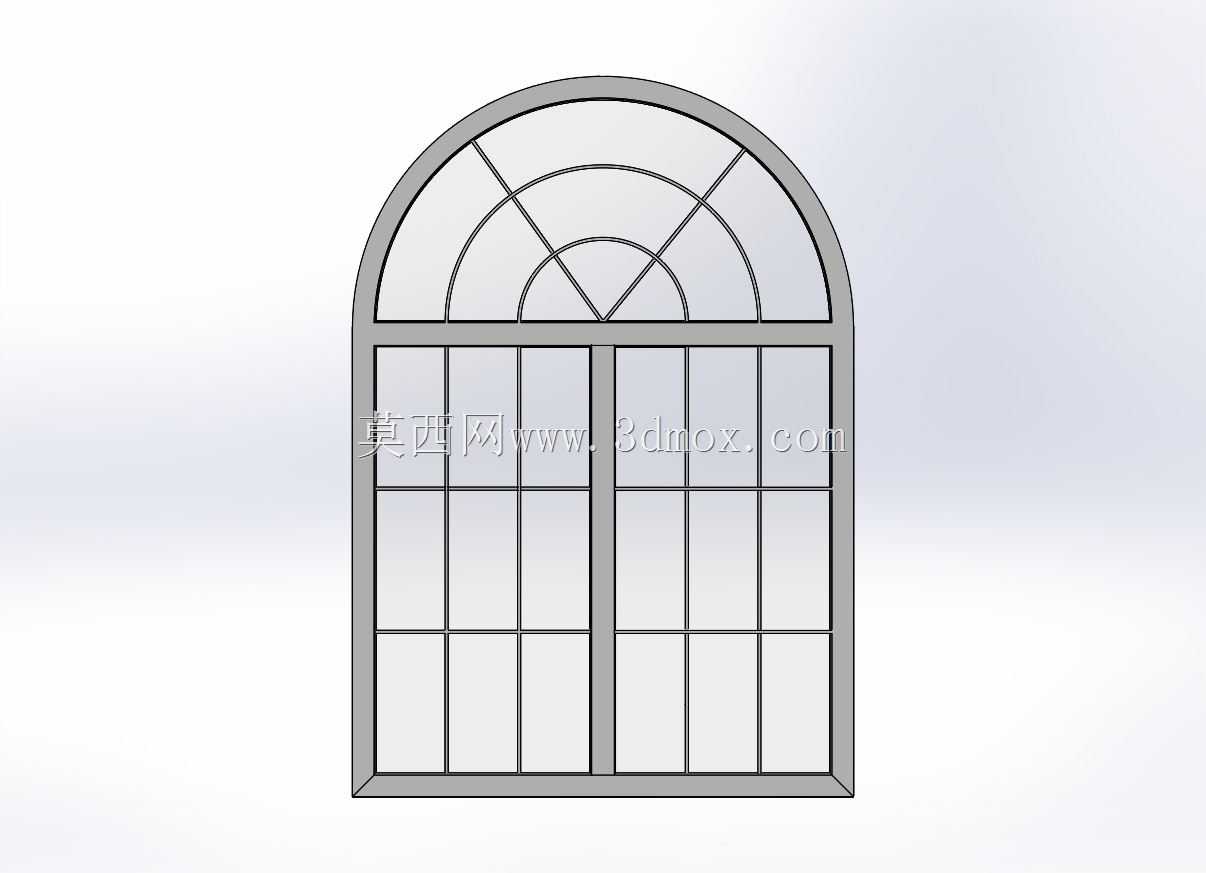

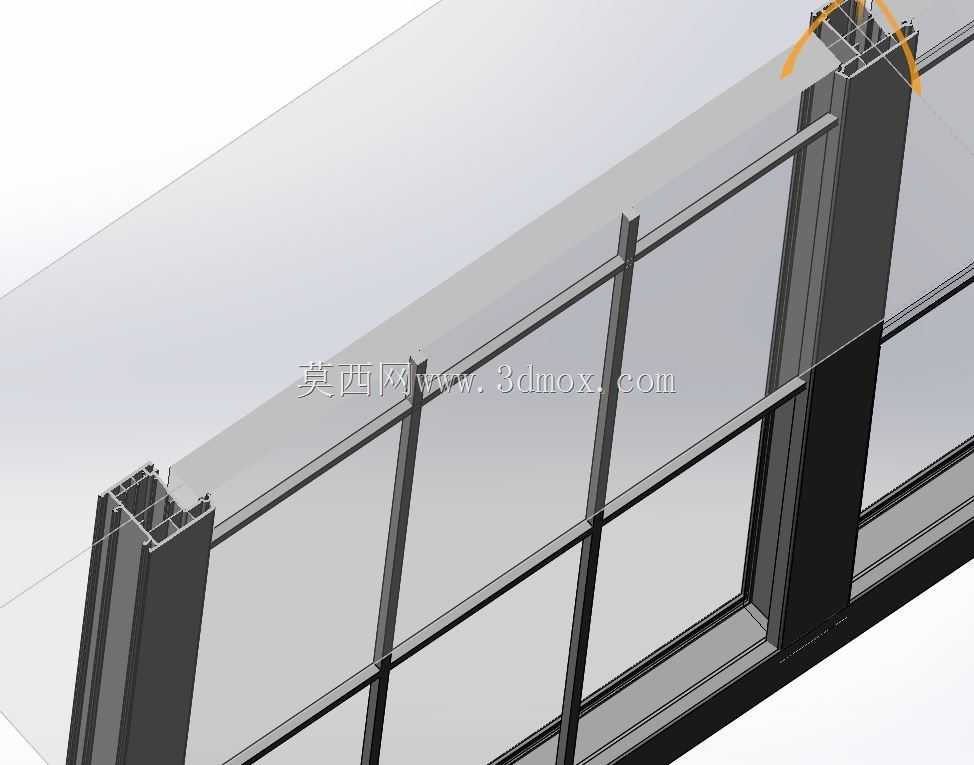

　　这款窗整体分为下部矩形固定段与上部拱形固定段两部分，下部矩形区域设置中竖梃将窗体分为左右两个对称单元，每个单元内通过横向分格条划分为三行，每行再通过竖向分格条拆分为四个等宽的小玻璃格，上部拱形区域以拱顶圆心为中心，设置放射状分格条与同心圆弧分格条，形成对称的扇形分格布局，所有分格条与外框、中梃的拼接处都做了45度切角对齐处理，符合塑钢窗实际加工的型材拼接工艺，不会出现建模时常见的面穿插、缝隙错位问题，导出工程图时可以直接提取型材下料长度与玻璃裁切尺寸。实际工程应用中，这类拱形固定窗的安装边界需要提前匹配建筑洞口的施工精度，洞口顶部的拱形弧度需要与窗体的外框拱度完全一致，安装前需要在洞口周边预埋固定连接件，在民用住宅、小型商业门店、低层公共建筑的立面围护设计中，拱形窗是兼顾采光效率与立面装饰性的常用构件，这类窗型常布置在建筑顶层山墙、入户门斗侧墙、走廊端头位置，既可以规避矩形窗顶部过梁的视觉生硬感，也能在相同洞口宽度下提升上部采光面积，适配欧式、田园类建筑的立面风格需求。这款参数化拱形窗的设计核心围绕分格结构的可调整性展开，建模时将拱顶曲率半径、窗扇整体高度、横向分格条间距、竖向分格条数量都设置为可驱动参数，结构设计人员调整对应参数值时，整个窗的型材框架、玻璃分格、拼接节点都会同步更新，不需要重复绘制草图与装配约束，能大幅缩短同系列不同尺寸窗型的建模周期，适配不同项目的洞口尺寸定制需求。从结构组成来看，

　　窗体就位后通过自攻螺钉将外框与预埋连接件锁紧，框体与洞口之间的缝隙采用发泡聚氨酯填充，外侧打耐候密封胶做防水处理，避免雨水顺着缝隙渗入室内。设计过程中需要重点考量分格条的结构强度，上部拱形区域的放射状分格条因为是弧形受力，型材壁厚需要比下部直段分格条加厚0.2mm，避免玻璃自重与风荷载作用下出现分格条变形，导致玻璃密封失效。玻璃配置方面，常规场景采用5mm厚浮法白玻即可满足采光与围护需求，若应用在临街、临路的噪声敏感区域，可以更换为5+20A+5的中空玻璃，提升整窗的隔声性能，若应用在西晒严重的立面，可以将外侧玻璃更换为Low-E镀膜玻璃，降低夏季太阳辐射得热，减少室内空调能耗。这款参数化模型在建模时预留了玻璃厚度、

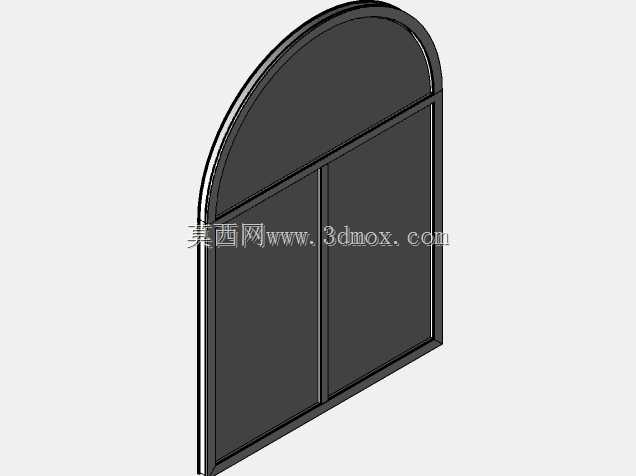

　　型材截面的参数调整接口，设计人员可以根据项目的节能要求、荷载等级快速替换对应的型材与玻璃配置，不需要重新搭建整体装配结构。不同于常规矩形窗的直边加工，拱形窗的外框型材需要通过热弯工艺成型，建模时特意将外框的热弯段与直段的拼接位置设置在拱脚起点处，也就是矩形段与拱形段的分界位置，这个位置的型材拼接节点受力最合理，加工时可以分别加工直段框料与热弯拱段框料，再通过专用角码拼接，降低热弯工艺的加工难度，减少整段热弯带来的型材变形废品率。分格条的布置除了装饰作用，还能将大尺寸玻璃拆分为多个小尺寸玻璃单元，降低大版面玻璃的自爆概率，同时小尺寸玻璃的抗风荷载性能更强，在沿海大风区域应用时，不需要额外增加玻璃厚度就能满足抗风压要求。

　　实际选型时需要注意，拱形窗的开启扇设置如果需要搭配，一般会在下部矩形区域单独设置内开或者外开的活动扇，上部拱形区域全部为固定玻璃，因为拱形区域的开启扇五金件适配难度大，密封性能难以保证，日常维护清洁也不方便，这款模型的结构布局就遵循了这个工程实际原则，上部拱段全部为固定分格，下部矩形段预留了活动扇的替换接口，需要设置开启功能时可以直接将对应位置的固定玻璃替换为活动窗扇组件，不需要改动整体外框结构。安装节点的设计上，外框与墙体连接的固定点间距不大于400mm，拱段部分的固定点需要沿拱弧切线方向均匀布置，保证拱段各个位置都有可靠的连接点，避免风荷载作用下拱段出现整体变形。整窗的排水孔设置在下部矩形段的外框下沿，间距600mm设置一个直径5mm的排水孔，排水孔外侧设置防风盖，避免室外风倒灌将雨水吹入室内，上部拱段因为是弧形结构，凝结水会顺着玻璃表面流到下部矩形段的框体排水槽内，再通过排水孔排出，不会出现积水渗漏问题。
