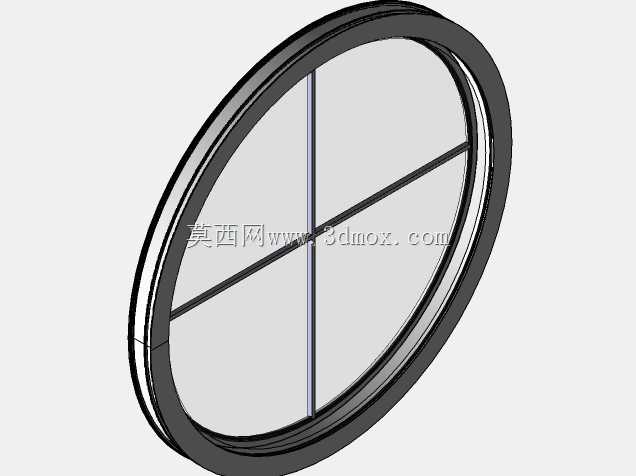

十字分格PVC圆形固定采光窗结构

　　这款十字分格的PVC圆形窗，主要适配对采光造型有特殊要求的建筑围护场景，常见于轻钢别墅立面、装配式临时建筑侧墙、船舶舱室侧壁、工业设备观察舱面等位置，区别于常规矩形窗的方正感，圆形轮廓能适配曲面墙体、圆弧造型立面的安装需求，不会破坏建筑外立面的整体流线设计。从结构设计逻辑来看，整体采用外框内嵌十字中梃的分格方案，外框为等截面PVC异型材弯圆成型，型材截面自带密封胶条嵌槽与墙体安装卡边，弯圆过程中通过定型工装保证整圆度公差控制在合理范围，避免后续安装出现框体与墙体预留孔不匹配、密封胶填充不均的问题。十字中梃采用同材质PVC型材拼接，拼接位置采用热熔焊接工艺处理，保证中梃与外框连接位置的结构强度，同时避免拼接缝隙出现渗水隐患，

　　分格后的四个扇形采光区，既保留了整窗的大采光面积，又通过中梃的支撑提升了整窗的抗风压性能，避免大尺寸圆形窗单块玻璃面积过大，受外力冲击或者风压变形出现玻璃碎裂的问题。在安装边界设计上，外框的安装卡边宽度根据常规墙体围护材料厚度做了适配，不管是100mm厚的彩钢夹芯板、200mm厚的轻质加气块墙体，还是150mm厚的船舶舱壁板，都能通过卡边定位后打钉固定，配合嵌槽内预装的三元乙丙密封胶条，安装后能实现框体与墙体之间的静密封，玻璃安装位置采用压条卡接固定，压条与玻璃之间设置薄型密封胶条，既方便后期玻璃损坏后的更换维护，又能保证玻璃与框体之间的密封性能，避免雨水、灰尘从玻璃压合位置渗入室内。从实际使用功能来看，这款固定窗不设置开启扇，

　　核心作用是采光与造型装饰，相比带开启扇的圆形窗，结构更简单，密封性能更可靠，不需要额外配置合页、锁具等五金件，后期维护成本更低，十字分格的设计也能在视觉上弱化大圆形窗的突兀感，适配更多样的建筑装修风格，不管是工业风的设备舱，还是田园风的民宿建筑，都能通过这款窗实现造型与采光的平衡。建模过程中，重点处理了型材弯圆后的截面变形补偿，因为PVC型材弯圆过程中，型材内侧会出现轻微压缩、外侧轻微拉伸，建模时提前预留了变形余量，保证弯圆成型后的框体截面尺寸符合设计要求，不会出现胶条嵌槽变窄、安装卡边变形的问题；十字中梃与外框的连接位置做了切角适配，保证中梃端部与圆弧框体内壁完全贴合，焊接后没有明显的拼接缝隙，整体外观更规整。

　　玻璃配置默认适配5mm厚的透明浮法玻璃，也可以根据使用场景更换为钢化玻璃、磨砂玻璃或者夹胶玻璃，压条的卡接尺寸预留了2-6mm的玻璃厚度适配空间，不需要修改框体结构就能完成不同玻璃的适配安装。在抗风压性能设计上，十字中梃的截面惯性矩经过核算，能满足常规内陆地区12级风压下的变形要求，如果是沿海高风压地区使用，只需要在中梃内部增加钢衬就能提升整体结构强度，不需要修改外框的整体尺寸与安装结构，适配性较强。
