卡佛式三通管路夹持固定槽夹结构

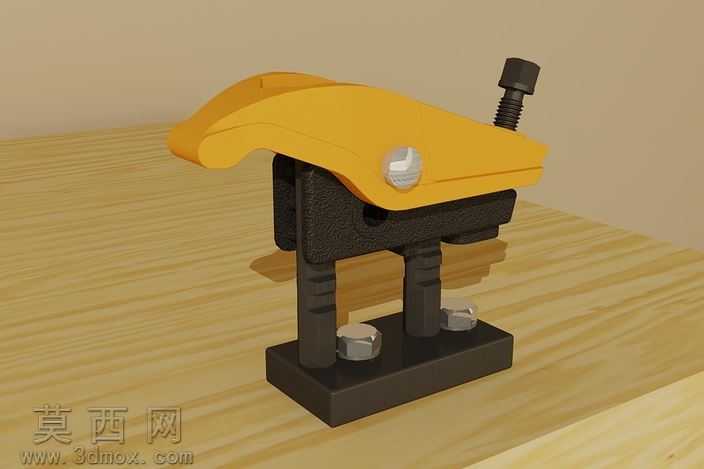

本作品为卡佛三通槽夹的三维参数化建模成果，建模阶段严格遵循实测尺寸逻辑，所有结构尺寸均通过卡尺测量结合螺纹标准规范校验完成，确保模型与实物的尺寸一致性达到工业应用级别。建模过程中先从底座结构开始搭建，采用拉伸特征构建矩形安装底座，在底座对应位置预留螺栓安装孔，通过同轴心约束匹配底部的六角锁紧螺栓，保证两个支撑立柱与底座的垂直装配精度。中部的夹持主体采用黑色哑光金属材质设定，建模时通过切除特征构建与三通管件匹配的弧形夹持型腔，确保夹持时能够与管件外壁充分贴合，避免应力集中损伤管件表面。上部的黄色压盖为主要受力部件，建模时采用曲面放样结合倒圆角处理，还原压盖的弧形流线外观，同时在压盖对应位置嵌入内六角紧固螺钉的装配结构，顶部的调节螺栓采用螺旋线扫描生成真实螺纹结构，还原螺栓的调节锁紧功能。渲染阶段采用木质工作台作为展示场景，为不同部件赋予差异化材质：底座与支撑结构赋予磨砂黑色金属材质，模拟铸铁件的粗糙质感；上部压盖赋予亮黄色工程塑料材质，添加细微的颗粒质感提升真实度；螺栓类标准件赋予镀锌亮面金属材质，还原金属紧固件的光泽特性；场景灯光采用三点布光方案，主光源从侧上方照射，突出结构的轮廓层次，辅助光源补充暗部细节，避免阴影区域过黑丢失结构信息，添加柔和的环境光遮蔽效果，让装配缝隙处的阴影更自然，提升整体渲染的真实感。该槽夹的设计核心是针对三通管路的安装固定场景，通过顶部螺栓的旋进带动压盖下压，配合底部的支撑结构将三通管件牢牢夹持固定，可承受5000磅的最大负载，适用于工业管路系统中三通节点的定位固定，避免管路运行过程中出现移位、振动松脱等问题。建模过程中所有装配关系均按照实际装配逻辑添加配合约束，活动部件保留合理的运动间隙，可直接用于装配干涉检查、工作原理演示以及后续的工程图纸导出，为该类夹持工装的优化改进、定制化改型提供精准的三维数字模型基础。
