汽车悬架系统低叉骨结构三维设计

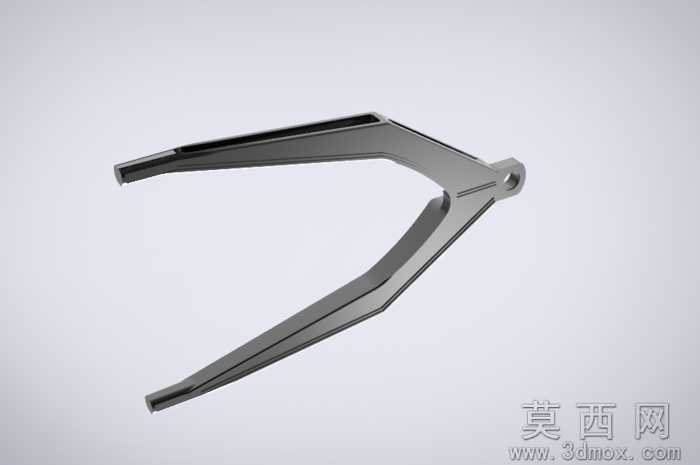

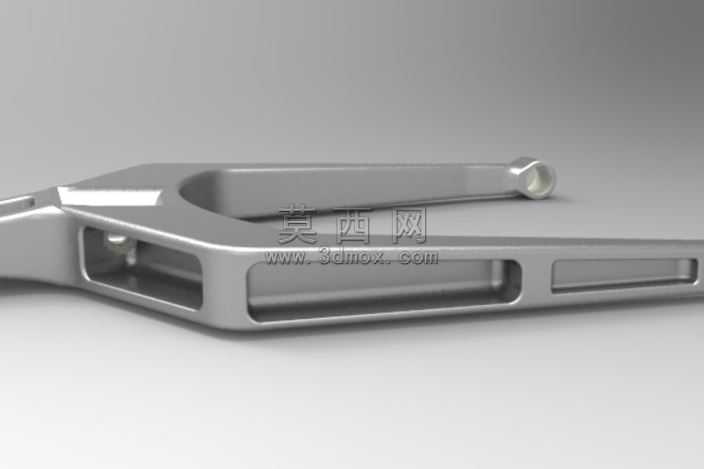

本次设计的低叉骨为汽车悬架系统核心承载构件，建模阶段以悬架动力学参数为核心依据，先通过三维草绘勾勒构件整体轮廓，明确两端球铰安装位、中部减重腔体的空间坐标，保证构件安装后与转向节、副车架的配合公差符合整车底盘装配要求。建模过程中采用参数化特征构建，对叉臂主体的受力段做加厚处理，中部镂空区域通过倒圆角过渡消除应力集中点，所有安装孔位同轴度、端面平面度严格按照汽车底盘零件加工精度设定，确保后续导出工程图可直接用于机加工生产。材质渲染阶段选用高强度铝合金作为基础材质，调整金属粗糙度模拟锻造铝合金的哑光金属质感，对构件棱边做轻微倒角高光处理，还原真实机加工后的边缘细节，腔体内部添加轻微阴影增强结构层次感，渲染视角选取斜向45度特写，完整呈现叉臂的镂空减重结构、两端连接头的造型特征。结构设计上充分考虑悬架运动行程中的受力特性，叉臂主体采用变截面设计，靠近车轮端的受力段截面高度更大，承载侧向力时可有效降低形变量，中部镂空设计在保证结构强度的前提下降低构件自重，减少悬架簧下质量提升整车操控响应性，两端球铰安装座做一体化延伸设计，避免焊接结构带来的强度衰减风险，整体结构经过运动仿真验证，在悬架上下跳动、转向动作过程中无运动干涉，可满足双横臂悬架系统的装配使用需求，为后续整套悬架系统的集成设计提供精准的构件基础。
