机械转子传动机构三维设计作品

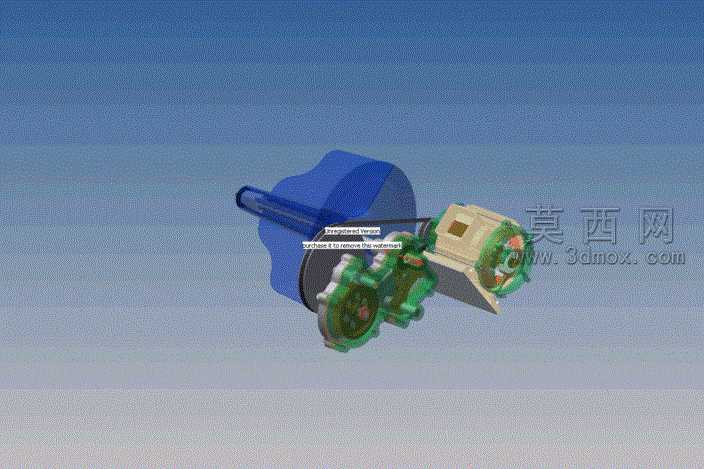

本作品为机械转子传动机构的三维设计成果，采用Autodesk Inventor完成全参数化建模，整体结构围绕动力输入、传动变速、转子输出三个核心功能模块搭建。建模阶段严格遵循机械设计公差规范，对每一个零件的尺寸链进行校核，确保各部件装配后无干涉、运动逻辑通顺。模型中蓝色端为动力输入基座，内置传动轴与轴承定位结构，表面做了哑光工程塑料材质渲染，还原工业设备外壳的质感；中间传动段采用透明半透绿色材质渲染齿轮组与传动带结构，可清晰观察内部齿轮啮合关系、带轮传动路径，直观展示动力传递的完整流程；右侧转子输出端做了金属质感渲染，还原转子铁芯、绕组固定座的金属材质特性，表面做了细微的磨砂纹理处理，贴近实际工业转子的加工质感。设计过程中优先考虑机构的运动合理性，对齿轮模数、传动比进行了匹配计算，确保输入动力经过两级齿轮减速后，转子可获得适配的转速与扭矩，同时对传动轴的支撑位置做了优化，减少运动过程中的径向跳动。渲染阶段采用渐变蓝灰背景突出主体结构，通过三点布光方案打亮模型各部件，避免透明材质部分出现过曝或暗部死黑的问题，让内部传动结构的展示更加清晰。整个模型的装配层级清晰，零件命名规范，可直接用于机械原理教学演示、传动方案验证，也可作为同类转子传动设备设计的参考模板，帮助设计者快速理解该类机构的布局逻辑与装配要点，减少前期方案设计的重复工作量。
