加特林机枪竖臂支撑结构件

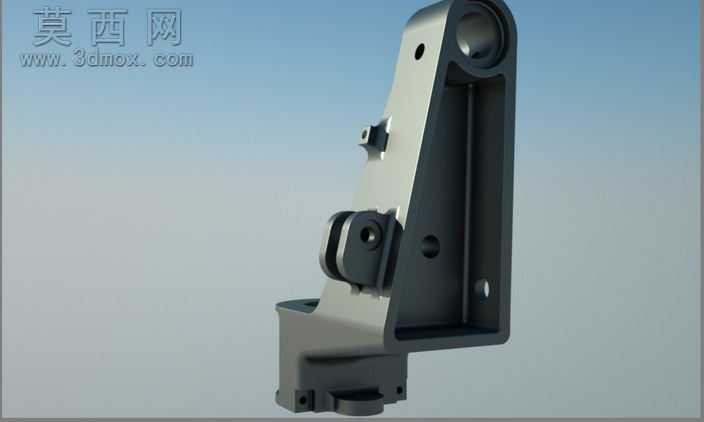

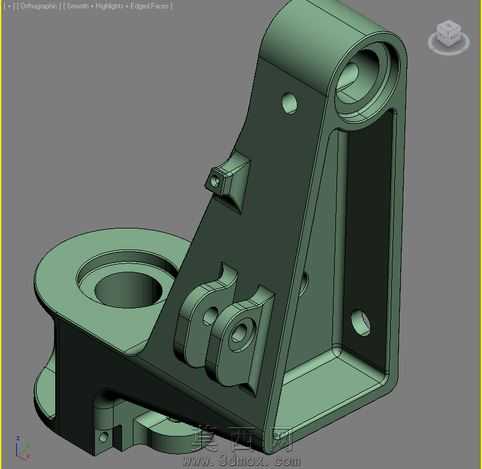

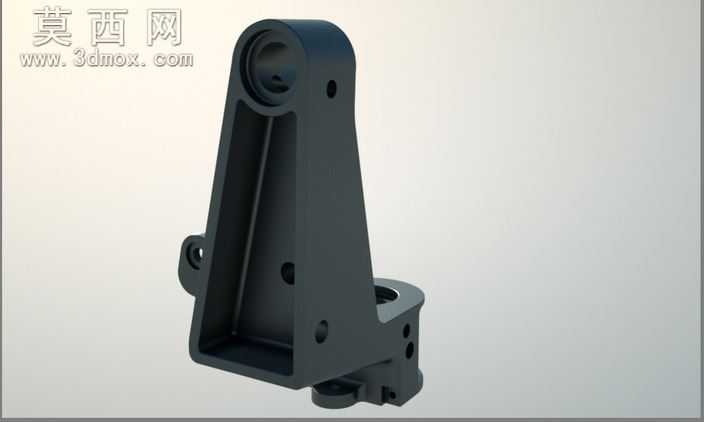

本模型为加特林机枪配套的竖臂支撑结构件，采用三维参数化建模方式完成全流程设计，建模过程中优先保证结构的力学合理性与装配适配性，整体以一体化铸造成型思路为核心进行结构排布。模型主体采用三角支撑框架结构，底部设置带同轴通孔的圆形安装基座，基座端面预留多组定位销孔与螺栓过孔，可与机枪下部回转机构实现精准同轴定位，保证竖臂安装后与回转轴线的垂直度公差控制在合理范围内。竖臂主体为变截面斜向支撑臂，臂身采用中空框型结构设计，在保证整体结构刚度的前提下有效降低零件自重，臂身外侧设置两组带孔凸台结构，用于安装机枪的供弹导引组件与线路固定卡扣，凸台位置经过反复校核，确保与相邻部件不存在运动干涉。竖臂顶部设置同轴铰接孔组，孔内预留轴承安装位与卡簧槽，可与机枪上部俯仰架体实现铰接配合，铰接孔周边做加厚加强处理，承受射击过程中的交变载荷与后坐力冲击。模型表面做了均匀的哑光军绿色材质渲染，还原金属零件经磷化喷塑后的表面质感，所有棱边均做了R0.5-R2的圆角过渡处理，既符合实际加工的工艺要求，也避免应力集中导致的结构失效。建模过程中对所有安装孔位的同轴度、安装面的平面度都做了参数化约束，后续可根据实际装配需求快速调整尺寸参数，适配不同规格的加特林机枪架体改装需求，整体结构兼顾了轻量化与高强度要求，可直接用于结构验证、3D打印样件制作或数控加工生产参考。
