径向支撑式泵体内部导流支撑构件

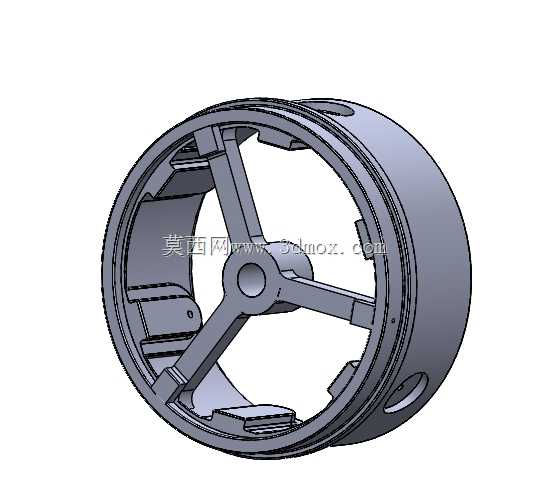

　　该构件属于泵类设备腔体内置的核心支撑导流零件，在实际工程应用中，多装配于中开式离心泵、多级导叶泵的中段腔室位置，承担泵轴径向辅助支撑、流体流向规整、腔体内壁结构补强的多重作用，常见于市政供水泵站、工业循环水系统、暖通空调水循环回路的泵组设备中，也可适配部分化工流程泵的非腐蚀性介质输送工况。从结构设计逻辑来看，整体采用环形薄壁筒体作为基础基体，筒壁厚度根据泵体额定工作压力做等强度匹配，常规适配1.6MPa公称压力的工况下，筒壁厚度取值为外径的1/20至1/18区间，既保证腔体承压时的结构刚度，也避免过厚的壁面占用过多流体过流截面。筒体内侧设置三辐式径向支撑筋，三根筋板沿圆周方向呈120°均匀分布，筋板与中心轴套座采用圆弧过渡连接，

　　过渡圆角半径不小于筋板厚度的1.5倍，可有效降低流体流经筋板时的局部阻力损失，同时避免应力集中导致的筋板根部疲劳开裂。中心轴套座的内孔尺寸与配套的滑动轴承衬套外径做过渡配合，配合公差选取H7/k6，保证衬套压装后无松动位移，轴套座的轴向长度略长于支撑筋的轴向宽度，两端伸出的限位台可对衬套做轴向定位，防止泵轴运转过程中衬套出现轴向窜动。筒壁外侧沿圆周方向预留有多个径向定位销孔与密封槽位，销孔位置与泵体中段的定位凸台精准对应，装配时可通过圆柱销实现构件的周向定位，避免流体冲击下构件出现周向转动，密封槽内可嵌入O型橡胶密封圈，阻断构件与泵体内壁之间的间隙泄漏流道。从安装边界来看，构件的轴向端面与泵体中段的密封止口贴合，

　　端面平面度公差控制在0.02mm以内，保证装配后无轴向间隙泄漏，构件的外圆与泵体内腔采用间隙配合，配合间隙控制在0.05mm至0.1mm区间，既方便现场检修时的拆装作业，也不会因间隙过大导致流体旁通损失。在流体通道设计上，三根支撑筋的截面采用流线型翼型结构，筋板的迎流面做圆弧导边处理，背流面做缓收的尾缘结构，相比传统矩形截面筋板，可降低15%左右的局部水力损失，减少泵组运行时的湍流噪声与能量损耗。筒壁内侧对应筋板之间的区域，预留有导叶安装定位槽，可根据不同泵型的扬程需求，适配安装不同曲率的导叶叶片，实现流体动能向压力能的高效转换。针对长期运行的磨损问题，中心轴套座的内孔表面可做堆焊硬质合金处理，表面硬度达到HRC45以上，

　　提升与衬套配合面的耐磨性能，延长构件的检修周期；筒壁的过流表面做喷砂钝化处理，降低表面粗糙度，减少流体中的杂质颗粒在壁面的附着堆积，避免长期运行后出现流道堵塞的问题。在结构强度校核层面，建模阶段已通过有限元方法对额定工况下的受力做仿真验证，三根径向筋板在承受泵轴径向载荷、流体脉动压力的复合作用下，最大应力出现在筋板与筒体连接的根部位置，应力值远低于材料的许用应力，安全系数满足泵类设备设计规范的要求；同时对构件做模态分析，其一阶固有频率远高于泵轴的额定转动频率，避免运行过程中出现共振问题。
