多安装位花键槽式金属连接固定座结构

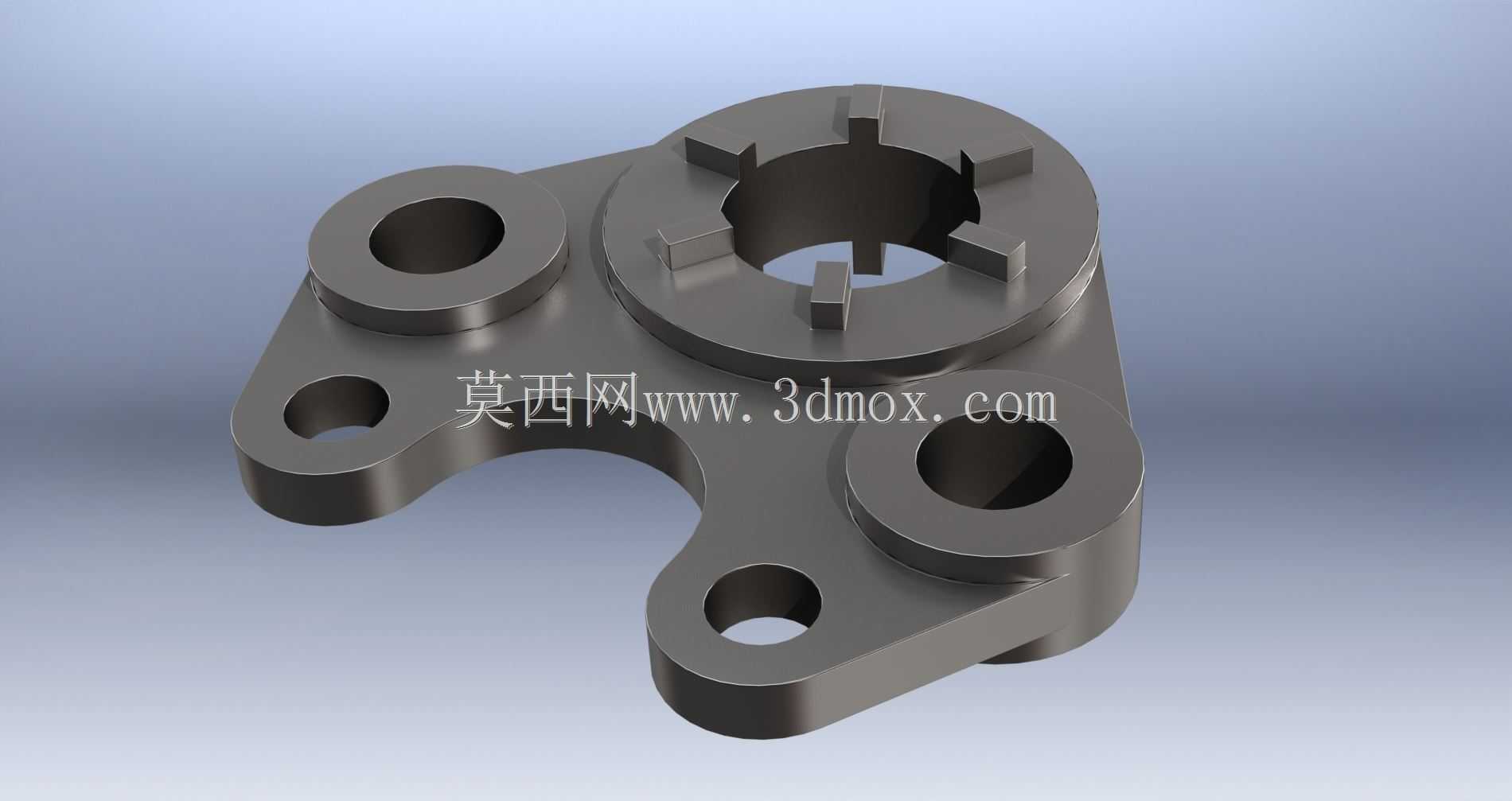

　　这类带内花键槽的异形安装固定座，常见于小型传动机构的动力输出端定位场景，多数用在手持电动工具、小型通讯设备的内部传动衔接位置，用来把带外花键的传动轴和外部安装基体做刚性连接，同时承担轴向限位、周向扭矩传递的作用。从结构上看，主体采用一体化铣削成型的异形板式结构，中心位置设置带六个均匀分布凸键的内花键腔，花键凸键的侧面做了微小的倒角处理，装配时可以引导外花键轴顺利滑入，避免硬装配导致的键边磕碰变形，花键腔的深度刚好覆盖传动轴的配合段，不会出现轴端顶死或者配合长度不足导致的扭矩传递失效问题。三个带凸台的通孔安装位分布在主体的三个延伸臂上，凸台高度统一，安装时可以让紧固件的承压面完全贴合，不会因为板面倾斜导致螺栓受力偏载，

　　每个安装凸台旁都设置了一个更小的定位销孔，装配时先穿入定位销完成组件的初定位，再锁紧固定螺栓，能有效避免装配错位导致的传动同轴度偏差。主体的非安装区域做了圆弧过渡的减重缺口，在不降低整体结构刚性的前提下，减少了零件的整体重量，同时避免了直角应力集中的问题，所有棱边都做了R0.5左右的倒钝处理，既不会在装配时划伤操作人员，也能减少热处理环节的应力开裂风险。设计这类零件的时候，首先要确认中心花键的配合公差，一般选中等间隙配合，保证传动轴在温度变化的工况下不会出现卡滞，三个安装孔的位置度公差要控制在0.02mm以内，保证和相邻组件装配时的同轴度要求，安装凸台的端面和花键腔的轴线垂直度要控制在0.01mm范围内，避免锁紧后传动轴出现偏摆。

　　安装边界方面，零件的最大外轮廓尺寸要匹配安装腔的内部空间，三个延伸臂的外边缘到中心花键轴线的距离要预留至少2mm的装配间隙，避免和周边的线束、其他结构件产生干涉，花键腔的底部要设置0.2mm的退刀槽，方便机加工时刀具退出，也能储存少量润滑脂，降低花键配合面的磨损速率。实际使用中，这类零件的材质一般选用45号钢做调质处理，表面做发黑防锈，部分对重量有要求的场景也会选用6061铝合金做硬质阳极氧化处理，花键配合面的粗糙度要达到Ra1.6，安装凸台的端面粗糙度达到Ra3.2，其余非配合面粗糙度达到Ra6.3即可满足使用要求。在通讯类手持设备的内部结构中，这类固定座往往用来固定天线调节的传动转轴，或者是内部模块的快拆连接结构，多安装孔的设计可以适配不同的安装基体，不需要额外制作转接件，异形的结构轮廓刚好可以避开设备内部的电池、电路板等组件，最大化利用设备内部的有限空间。
