多凸耳带孔花键内孔传动摩擦片结构

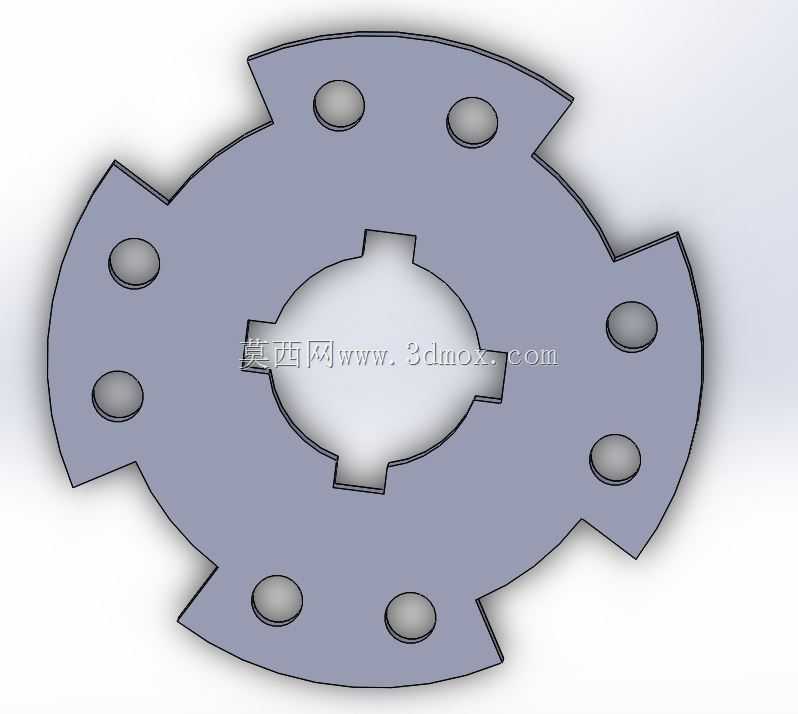

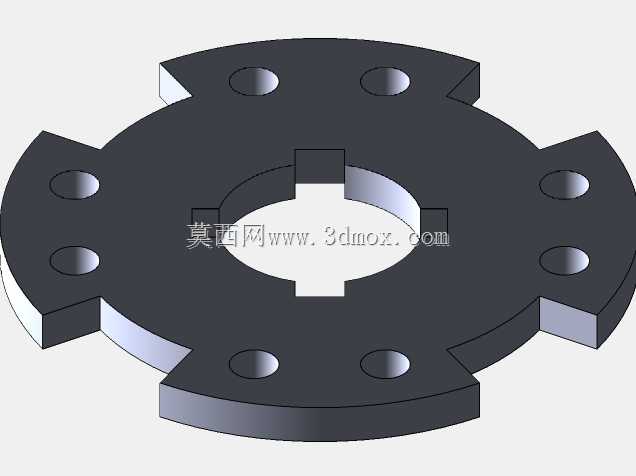

　　这类摩擦片是传动与制动系统里的核心接触传力零件，日常在小型动力传输机构、离合组件、轻载制动单元中都能见到它的身影，核心作用是通过接触面的摩擦力矩传递动力，或是在制动工况下通过摩擦消耗动能实现转速控制与位置锁止。从结构设计来看，该零件采用盘式主体布局，中心设置内花键孔，这种孔型设计可以和配套的花键轴实现周向固定，既能传递较大的扭矩，又能保证轴与零件之间存在少量轴向窜动的空间，满足离合结合、分离过程中摩擦片的轴向滑移需求，避免刚性连接导致的结合卡滞问题。盘体周向均匀分布八个圆形通孔，这些孔并非减重设计这么简单，一方面可以在摩擦片工作过程中容纳磨屑，减少磨屑在摩擦面堆积造成的摩擦系数波动，另一方面可以提升散热效率，

　　让摩擦产生的热量通过孔洞形成的空气对流快速散出，避免长时间工作导致摩擦面温度过高出现材料性能衰减。盘体外缘设置六个均匀分布的凸耳结构，凸耳的轮廓做了切边处理，这种设计是为了和配套的从动盘卡槽配合，实现周向的扭矩辅助传递，同时凸耳的外轮廓尺寸严格匹配卡槽的安装边界，保证摩擦片在轴向移动时不会出现偏摆卡滞，凸耳的厚度与盘体主体保持一致，保证整体受力均匀，不会出现局部应力集中导致的凸耳断裂问题。在实际选型匹配过程中，首先要确认中心花键的参数，包括模数、齿数、压力角、大径小径尺寸以及花键的定心方式，确保和配套轴的配合间隙在合理范围内，间隙过大会导致传动过程中出现冲击异响，间隙过小则会导致滑移阻力过大，离合分离不彻底。

　　其次要确认外缘凸耳的分布角度、凸耳的宽度以及外圆的最大直径，保证凸耳能顺利嵌入从动盘的卡槽内，同时外圆不会和周边的壳体、压盘等零件发生运动干涉。盘体上的八个通孔位置度要求较高，需要保证孔位均匀分布，避免因孔位偏差导致动平衡超标，在高速旋转工况下出现振动问题。摩擦片的两个端面是核心工作接触面，设计时对端面的平面度、表面粗糙度都有明确要求，平面度偏差过大会导致摩擦面接触不均匀，出现局部压力过大、偏磨的问题，直接缩短零件使用寿命，表面粗糙度则要控制在合理区间，既要保证足够的摩擦系数，又要避免过于粗糙导致对偶件出现异常磨损。在实际应用场景中，这类小尺寸摩擦片常配套在小型通用机械、电动工具的离合机构、小型制动单元中，

　　工作时两侧的压盘在轴向力作用下夹紧摩擦片，通过摩擦力将主动侧的扭矩传递到从动侧，当需要切断动力时，压盘松开，摩擦片失去轴向压力，主从动侧之间出现滑转，动力传递中断。设计过程中还需要考虑摩擦片的工作温升，持续滑转工况下摩擦产生的热量会快速累积，除了通过通孔散热之外，盘体的材料选择也需要匹配工作温度区间，保证在常用工作温度范围内摩擦系数保持稳定，不会出现热衰退导致的传力能力下降。安装时需要注意摩擦片的安装方向，虽然该零件为对称结构，但仍要保证端面和压盘表面完全贴合，避免出现倾斜安装导致的接触面积不足，实际传递扭矩达不到设计要求的问题。另外，凸耳与卡槽的配合间隙也需要控制在合理范围，间隙过大容易在传动换向时产生冲击，长期使用会导致凸耳磨损变形，间隙过小则会导致摩擦片轴向移动受阻，离合动作响应滞后。
