环形底座弯弧挂接式五金连接构件

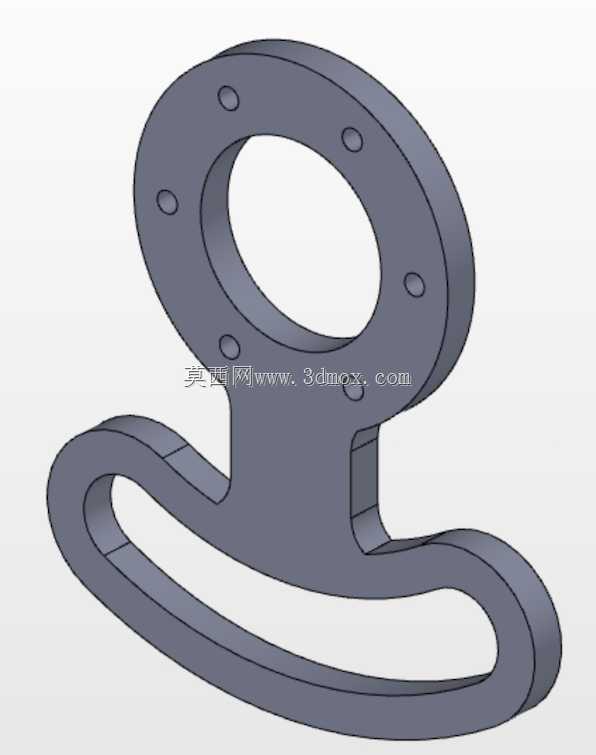

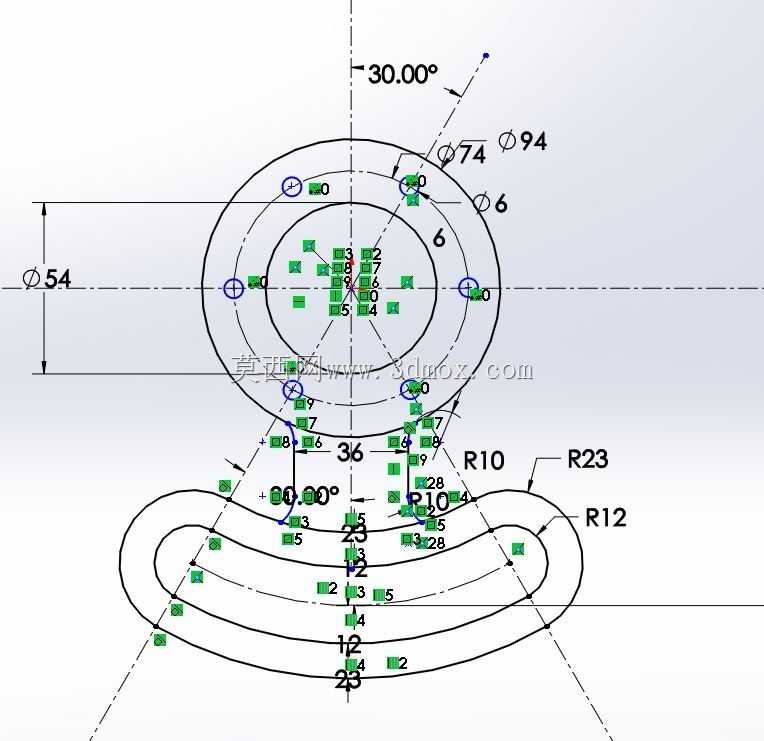

　　该构件属于通用五金连接类支撑件，主要应用在需要环形对接安装、同时具备侧向挂接承载需求的设备工位场景，常见于小型轻工设备的管线挂载、工装夹具的辅助定位支架、操作台侧面工具挂装结构中，也可作为小型传动机构的侧向支撑连接座使用。从结构设计来看，上部采用带均布安装孔的环形法兰结构，六个安装孔沿环形端面均匀排布，可通过螺栓与对应带同轴安装孔的对接端面实现刚性连接，环形内孔可避让穿过的轴类零件、管线或者对接凸台，避免安装时出现结构干涉，环形法兰的厚度经过受力校核，可承受挂接端传递的垂直载荷与小幅侧向弯矩，不会在常规挂载工况下出现端面变形。下部采用一体化弯折的弯弧挂接结构，挂接槽为开口式长圆弧形设计，槽体宽度适配常规挂装杆、挂轴的直径范围，

　　可直接卡入对应挂接轴实现快速挂载，无需额外紧固件即可完成初步定位，弯弧部分的过渡圆角经过优化，既避免了直角弯折带来的应力集中问题，也能让挂接时的受力沿弯弧曲面均匀分散，不会在弯折根部出现应力断裂风险。上下两部分采用一体化实心连接筋过渡，连接筋的厚度与上下主体结构保持一致，不存在结构薄弱点，整体采用等壁厚设计，既适合常规铣削加工成型，也可通过压铸、钣金折弯焊接等工艺实现批量生产，加工时无需复杂的多工位装夹，一次装夹即可完成端面、孔位、挂接槽的大部分加工工序，加工成本可控。从安装边界来看，上部环形法兰的外径尺寸适配常规小型设备的安装端面规格，安装孔的孔距符合通用五金安装的孔位标准，可直接替换同规格的常规法兰挂接件，

　　下部弯弧挂接端的外轮廓尺寸不会超出上部法兰的投影范围过多，安装后不会占用过多侧向空间，挂接槽的深度可保证挂载后构件不会从挂轴上意外脱出，同时预留了小幅的位置调整余量，方便安装时对位调整。实际使用中，该构件可承受的静态挂载载荷经过结构验证，挂接端挂载对应额定重量的物件时，整体形变量在允许范围内，不会影响上部法兰连接的密封性与连接刚性，环形端面的平面度要求符合通用机械连接的端面精度标准，安装后与对接端面贴合紧密，不会出现连接缝隙。设计过程中特意规避了多余的冗余结构，整体外形简洁，没有多余的凸起或者凹槽，既减少了加工时的材料去除量，也避免了使用过程中积灰、积存杂物的问题，适合在有一定清洁要求的设备工位使用，挂接槽的边缘做了小倒角处理，卡入挂轴时不会刮伤挂轴表面，也能减少安装时的对位阻力，提升安装效率。
