带安装底座卧式轴支撑固定座结构

项目分类:通用五金配件 发布时间:2022-05-13 ID:635582
  • 带安装底座卧式轴支撑固定座结构

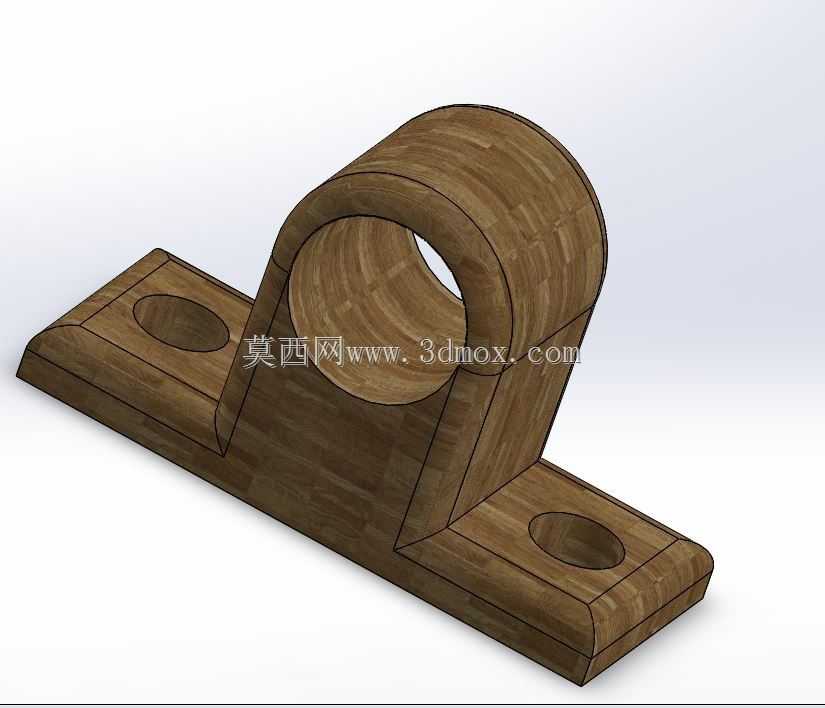

  这款带安装底座的卧式轴支撑结构,在轻工输送设备、小型工装夹具、桌面级自动化执行机构里应用十分普遍,核心作用是为穿设其中的光轴、转动销轴提供稳定的径向支撑,同时通过底部的安装法兰直接固定在设备机架台面、型材框架或者安装基板上,省去额外加工支撑凸台的工序,降低机架整体加工成本。从结构功能来看,上部的圆筒状轴套部分是核心承载区,内孔为光滑圆柱面,加工时需要保证足够的圆柱度与表面粗糙度,既可以直接与光轴间隙配合实现滑动支撑,也可以压入含油轴套、直线轴承来适配不同的转动或直线往复运动需求,圆筒侧壁预留的径向通孔,可用于安装紧定螺钉,穿入后可顶紧内部轴件,限制轴的轴向窜动,也可以作为润滑油注油孔,定期加注润滑脂降低配合面磨损。

  下部的安装底座采用双侧翼板外伸的结构,相比单块安装板的设计,支撑跨距更大,抗倾覆力矩能力更强,两个安装孔对称分布在两侧翼板上,孔位间距经过匹配计算,适配常用的M6、M8内六角螺栓安装规格,安装时不需要额外制作转接板,直接将螺栓穿过翼板孔锁紧在安装基面即可,翼板与上部轴套之间设置了三角形加强筋连接,筋板厚度与底座壁厚保持一致,避免应力集中在筋板与筒体的连接位置,在承受轴件传递的径向载荷时,力可以通过筋板均匀分散到两侧翼板上,不会出现筒体根部断裂的问题。设计这类支撑座时,首先要根据需要支撑的轴径确定上部筒体的内孔尺寸,筒体的壁厚通常取轴径的1/5到1/4,保证足够的刚性避免受力后筒体变形卡滞轴件,筒体的轴向长度一般取轴径的1.5到2倍,

  过短会导致轴的支撑点接触面积不足,运行时容易出现晃动,过长则会增加不必要的材料成本与安装空间占用。安装边界方面,底座两翼板的总宽度要比筒体直径大出40%以上,保证两个安装孔的中心距足够,安装后螺栓不会与筒体部分干涉,翼板上的安装孔中心到筒体中心的水平距离,要留出扳手操作空间,方便现场安装时拧紧螺栓,底座底面设计为完整平面,加工时需要保证平面度不低于0.1mm,安装后能与基面完全贴合,避免出现翘曲导致支撑孔轴线偏移,进而引发轴件运转卡滞、磨损加剧的问题。实际选型应用时,如果用于有转动摩擦的工况,可在筒体内孔压配铜套或者含油轴承,降低轴与支撑座的磨损速度,如果用于直线光轴的支撑,可将内孔尺寸加工为适配标准直线轴承的规格,

  直接压入标准轴承即可使用,针对有耐腐蚀要求的工况,也可以将材质更换为尼龙或者不锈钢,适配食品加工、化工检测类设备的使用需求。这类一体式支撑座相比分体式的轴支座,零件数量更少,安装步骤更简单,不需要拆分装配,整体刚性更好,在载荷不大、安装空间紧凑的场合优势明显,尤其是在小型皮带输送机的从动辊支撑、工装夹具的定位销轴支撑、小型气动执行机构的导杆支撑场景中,能够快速完成安装定位,有效缩短设备的装配调试周期。建模过程中需要注意各部分的过渡圆角处理,尤其是筋板与筒体、筋板与底座翼板的连接位置,要设置不小于R2的圆角,既可以避免铸造或者3D打印时出现应力开裂,也能减少机加工时的应力集中问题,安装孔的位置需要严格对称,保证安装后支撑孔的轴线与安装基面平行,避免轴件安装后出现别劲的问题。
