三级啮合直齿传动齿轮组结构

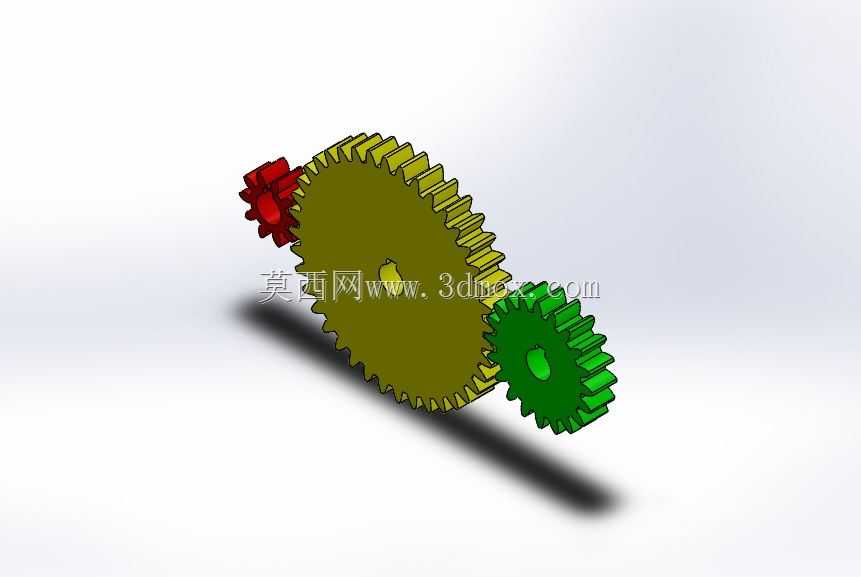

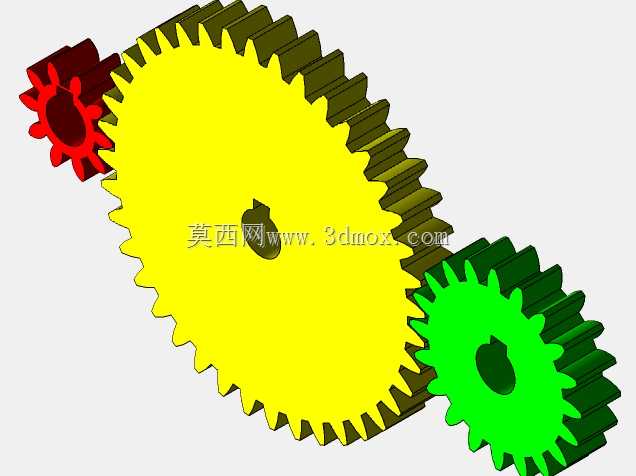

　　这套三级直齿啮合齿轮组，核心围绕定轴齿轮传动的运动传递逻辑搭建，三个不同齿数的圆柱直齿轮依次排布啮合，齿数分别为40齿、20齿、10齿，可直观呈现多级齿轮传动的速比匹配、转向切换与动力分流特性，在小型传动演示台、轻工进给机构、桌面级机械原理教具、微型变速模组里都有对应的落地场景。

　　从实际设备用途来看，这类三级齿轮排布最常出现在需要小空间内实现大减速比的低速传动工位：比如小型包装线的推料进给轴，输入端连接微型调速电机，通过大齿轮承接第一级降速，中间齿轮完成过渡换向与二次速比分配，最终小齿轮输出适配工位动作的低转速大扭矩，不需要额外加装复杂行星结构就能满足轻载传动需求；在机械原理教学场景中，这套带运动动画的齿轮组可以直接演示外啮合齿轮转向相反的特性——输入端大齿轮顺时针转动时，中间齿轮逆时针旋转，末端小齿轮回归顺时针，学员能直接数出齿数以计算总传动比，理解多级传动速比为各级齿数反比乘积的计算逻辑，避免二维图纸上难以直观呈现的啮合间隙、齿向对应问题。

　　设计思路上，整套齿轮全部采用标准渐开线直齿圆柱齿形，齿顶圆、齿根圆、分度圆参数严格遵循直齿轮啮合的中心距公式，相邻两个啮合齿轮的中心距等于两者分度圆半径之和，从根源上避免齿顶干涉、啮合卡滞的问题。三个齿轮的齿宽保持统一基准，大齿轮齿宽略大于两个小齿轮，在装配存在小幅轴向偏移时依然能保证全齿面接触，不会出现局部齿边受力崩齿的情况。所有齿轮中心都加工出带键槽的轴孔，键槽尺寸适配通用微型圆轴，装配时通过平键传递扭矩，不需要额外做过盈压装，拆装维护都很方便；齿轮两端预留的轴肩定位尺寸，可以直接搭配标准深沟球轴承完成轴向固定，安装到基板上时只需要在对应中心距位置加工轴承座孔，不需要额外定制复杂支座。

　　外形尺寸与安装边界层面，40齿大齿轮作为整套结构的最大外轮廓件，其齿顶圆直径决定了整个传动组的平面占用范围，布局时两个小齿轮分别布置在大齿轮的相邻侧，三个齿轮的中心连线形成折线排布，相比直线排布的三级传动更节省轴向平面空间，整体外轮廓可以容纳在狭小的设备腔体内。安装时需要注意啮合侧隙的预留：常温轻载工况下，齿侧间隙保留0.02到0.05倍模数即可，间隙过大会导致传动反向空程量大，间隙过小则会在热胀后出现齿面卡滞。齿面的受力路径从输入端轴孔通过键槽传递到轮体，再沿轮齿啮合面依次传递到下一级齿轮，轮辐部分采用实心板式结构，在微型齿轮尺寸下既保证刚性，也不会产生多余的重量增量。

　　实际选型适配时，这套齿数组合的总传动比为(40/20)*(20/10)=4，也就是输入轴转4圈，输出端小齿轮转1圈，同时输出扭矩理论上提升至输入的4倍（忽略啮合效率损失），非常适合需要把电机高转速降低到工位动作转速的场景。建模过程中齿形的渐开线轮廓完全按标准方程生成，装配时按分度圆相切约束啮合位置，运动动画可以直接模拟连续转动状态，检查是否存在齿面干涉、碰撞问题，加工出的实物可以直接套用模型里的轴孔、键槽尺寸做后续工序，不需要二次反复测绘调整。
