大众汽车品牌圆形标识立体结构件

　　该结构件以大众汽车品牌圆形徽标为还原对象，整体采用圆环外框与内部VW字母一体化的立体造型，适合用于整车前脸标识、展车教具、品牌展示装置、维修替换样件以及三维结构教学场景。在实际车辆布置中，这类标识通常安装于前进气格栅中央、尾门装饰区域或轮毂盖中心，承担品牌识别与外观装饰作用；在非整车场景中，也可作为展厅立牌、工装定位样板、3D打印展示件或渲染素材使用。

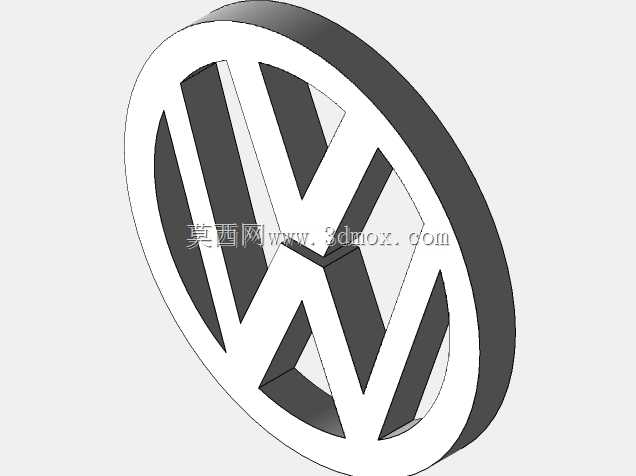

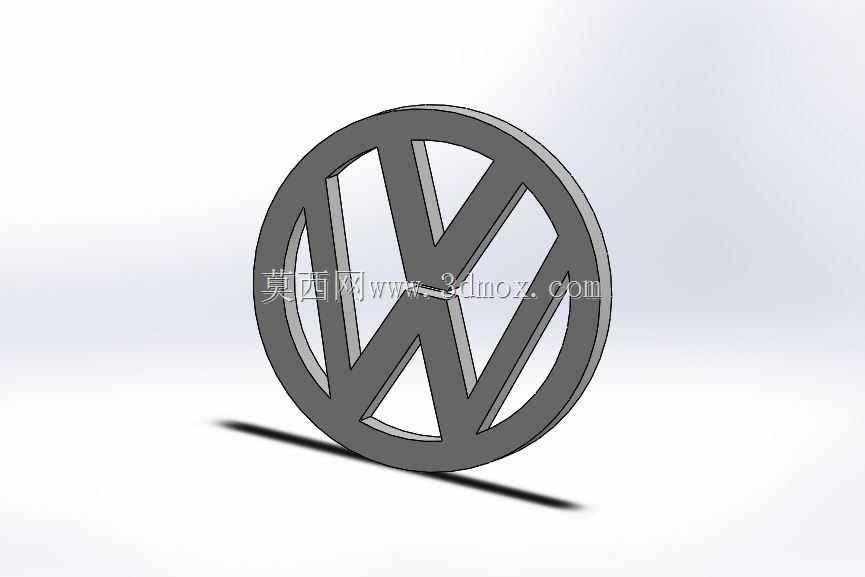

　　从外形上看，模型外轮廓为等宽圆环，内部字母通过斜向支撑与外圈相连，形成连续封闭的受力结构。圆环不仅确定视觉边界，也为背面安装提供贴合面；内部VW笔画与圆环交接处保留实体连接，避免薄片字标在加工、搬运或装配时出现断裂。模型具有明确厚度，正面可见侧壁和投影关系，不同于平面贴图，能够直接用于剖切检查、装配干涉分析和加工路径规划。

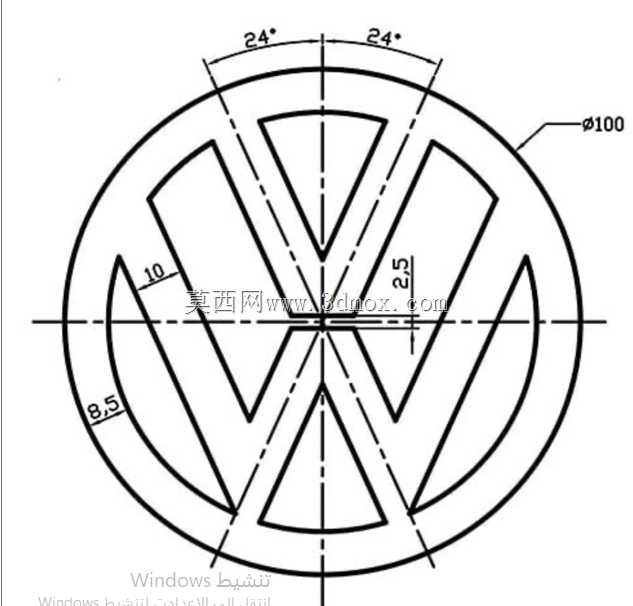

　　设计时需要优先控制外圆直径、标识厚度、背面贴合面平面度以及字母笔画宽度。外圆尺寸决定其在格栅或尾门上的占比，厚度则影响突出量和风阻外观；若安装在车头区域，背面应预留胶接面、卡扣位或螺柱位置，并保证与被安装曲面之间的间隙均匀。对于平面尾门，可采用平直背腔加双面胶或热熔螺母的方式；对于带弧度的格栅，需要依据安装面曲率调整背面轮廓，必要时增加定位柱，防止装配后旋转或翘起。

　　结构思路上，圆环和字母不宜做成完全等厚的尖锐薄片。外露边缘可设置细小倒角或圆角，既减少喷涂、电镀、抛光过程中的应力集中，也能改善高光过渡。字母交叉区域属于视觉焦点，壁厚应保持连续，避免在CNC加工或打印时产生薄弱尖角。若采用金属冲压工艺，需要考虑拔模斜度和圆角半径；若采用塑料注塑，则应在背面设置加强筋或沉台，控制缩痕；若用于亚克力切割或激光雕刻，则可将正面浮雕层与底板分层处理。

　　安装边界方面，前格栅标识需要关注周边镀铬条、雷达罩、摄像头开孔和发动机舱盖间隙，不能遮挡传感器探测区域；尾门标识则要避开开关按钮、倒车摄像头和密封条压接面。作为独立展示件时，可在背部增加沉孔，配合螺柱固定于支架；作为贴附式铭牌时，背面应保留足够连续平面，以保证胶层受力均匀。模型的圆形基准便于以圆心建立装配坐标系，外圈可作为定位检测基准，内部字母则用于核对品牌图形比例。

　　在工程应用中，该模型可用于外观件方案评审，检查标识在不同曲面、颜色和光照条件下的识别效果；也可导入装配体中验证标牌与周边零件的间隙。进行渲染时，立体侧壁能够反映金属、哑光塑料、镀铬或黑色高光材质差异；进行加工时，圆环外轮廓适合车削或线切割预处理，内部字母区域则适合铣削、雕刻或增材制造。通过保留实体厚度和连接关系，模型既能满足视觉展示，也能兼顾后续安装、固定和工艺实现。
