平面四杆铰接连杆传动机构

　　这套平面四杆铰接连杆传动机构是机械原理课程与工业传动设计中最基础的可动闭链连杆构型，整套机构由四根独立刚性杆件通过四个回转铰接点首尾相连构成闭合运动回路，是各类低副传动设备中应用最广泛的基础连杆单元。在实际工业场景中，这类四杆机构大量出现在手动夹持工具、自行车曲柄脚踏传动单元、油田游梁式抽油机的游梁摆动驱动段、装载机工作臂的举升联动结构、内燃机曲柄连杆配气与动力输出段、往复式压缩机的十字头传动模块当中，依靠低副铰接的面接触特性承载交变载荷，相比高副齿轮、凸轮传动，它对加工精度的容错空间更大，铰接销轴处的磨损均匀，重载工况下的抗冲击能力更强，日常维护仅需定期对铰接点加注润滑脂即可长期稳定运行。

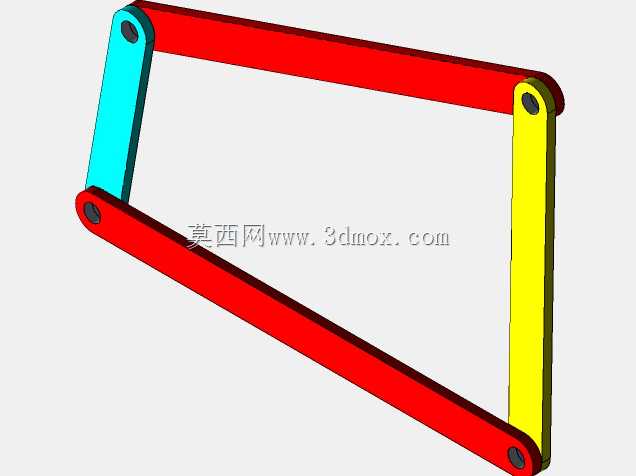

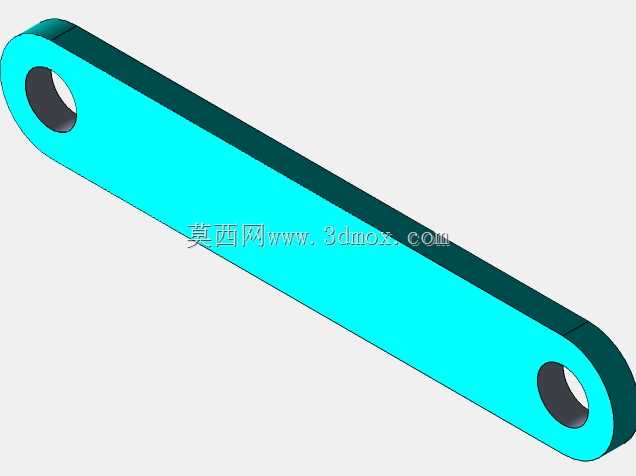

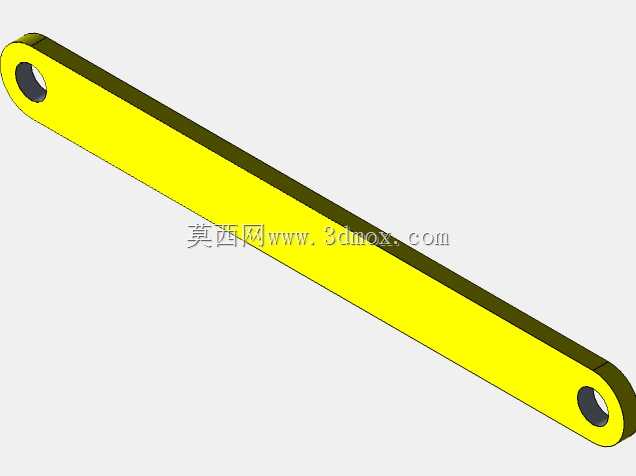

　　从结构设计思路来看，这套模型将四根杆件做了差异化的长度与配色区分：两根长红色杆件分别作为机构的连架杆与连杆段，青色短杆作为主动摆杆，黄色长杆作为从动输出摆杆，所有杆件的铰接端都做了同轴通孔设计，孔位边缘预留了销轴安装的沉台与衬套压装余量，避免杆件相对摆动时端面直接摩擦。建模过程中首先锁定四个铰接点的中心距参数，先绘制各杆件的二维轮廓草图，通过拉伸生成等厚度的杆身实体，再在铰接位置切除同轴安装孔，孔与杆身的交接处做了小圆角过渡，消除应力集中隐患。机构的运动逻辑完全遵循格拉霍夫定理：最短杆与最长杆的长度之和小于其余两杆长度之和，根据固定杆选取的不同，可以分别演化出曲柄摇杆、双曲柄、双摇杆三类典型传动构型，适配不同的动作输出需求：如果需要将连续回转运动转化为往复摆动，就选取最短杆的相邻杆作为机架；如果需要输入输出都做整周回转，就直接固定最短杆；如果需要两杆都只在限定角度内摆动，就固定最短杆的对边杆。

　　从安装边界与外形尺寸来看，所有杆件均采用等厚度平板式结构，杆身宽度统一，铰接孔的直径与销轴标准件匹配，整套机构所有运动副的回转轴线全部平行，属于纯平面运动机构，不存在空间方向的错位干涉，安装时只需要保证四个铰接销轴的平行度误差在允许范围内，就可以避免运动卡滞。杆身的长度比例经过运动学校核，从动件的摆角范围、行程速比系数都可以通过调整各杆的中心距来修改，比如抽油机用的四杆机构会特意放大极位夹角，让工作行程的运行速度更慢、承载能力更强，空回行程速度更快，提升采油作业效率；而手动钳子这类夹持工具用的四杆机构会利用连杆的死点位置，在夹持工件时让机构进入自锁状态，即便撤去人手的握力，钳口也不会自行松开，保证夹持可靠性。

　　在三维建模的装配环节，需要先将其中一根杆件设置为固定机架，其余三个杆件依次通过同轴心铰接约束配对，提前校验所有杆件在全行程摆动过程中不存在实体干涉，铰接孔处可以预留衬套、卡簧的安装空间，方便后续出工程图时直接标注销轴、开口销、润滑注油孔的加工要求。这类连杆机构的设计核心不在于复杂的曲面造型，而在于杆长参数的匹配、运动轨迹的校核以及铰接点的强度验算，很多现场设备出现的连杆抖动、销轴异常磨损问题，本质都是杆长公差累积或者铰接轴线平行度超差导致的，在三维设计阶段通过运动仿真遍历全行程位姿，就能提前规避绝大多数装配后无法动作的问题。
