车载四杯位旋转杯架结构设计

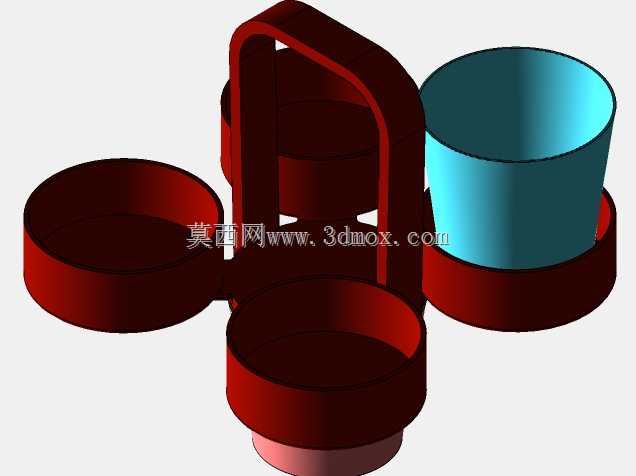

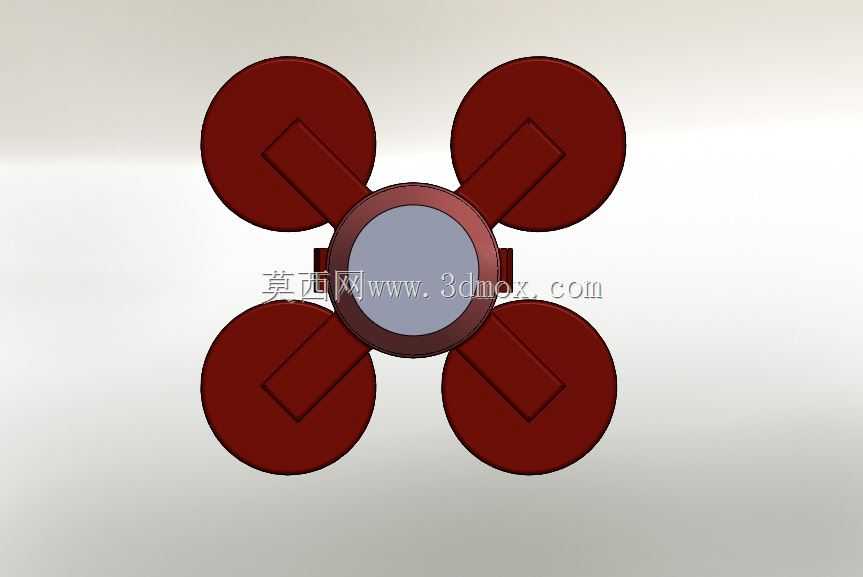

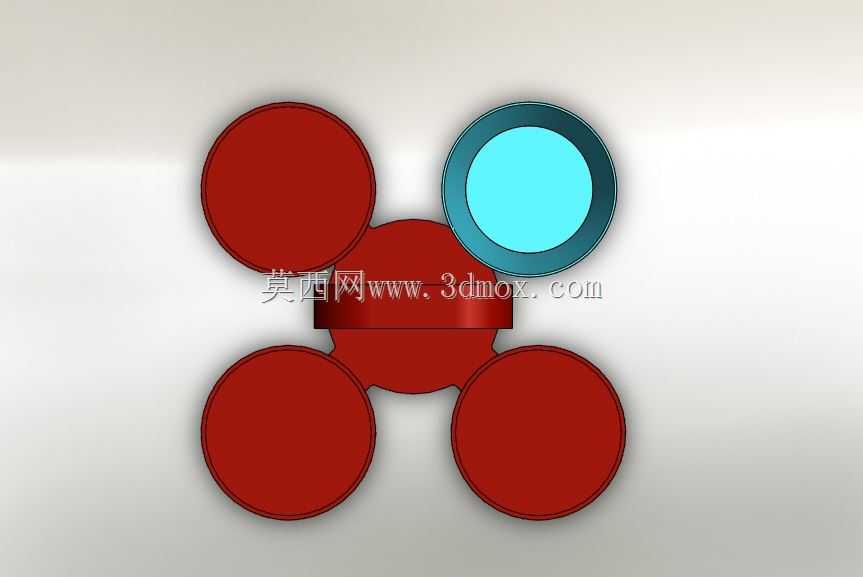

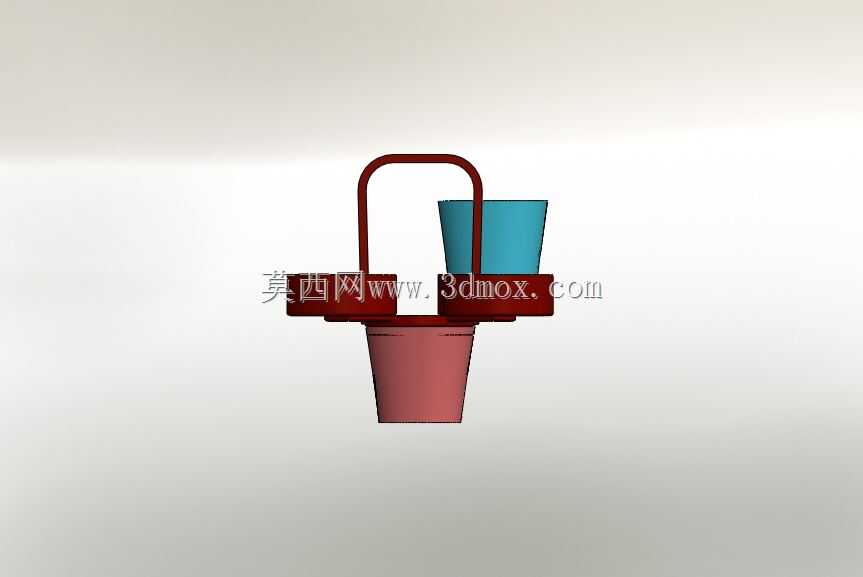

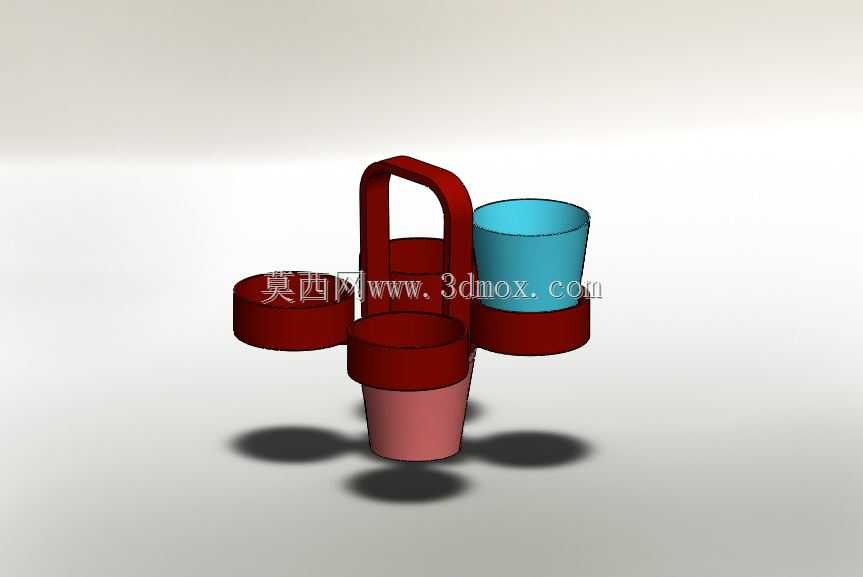

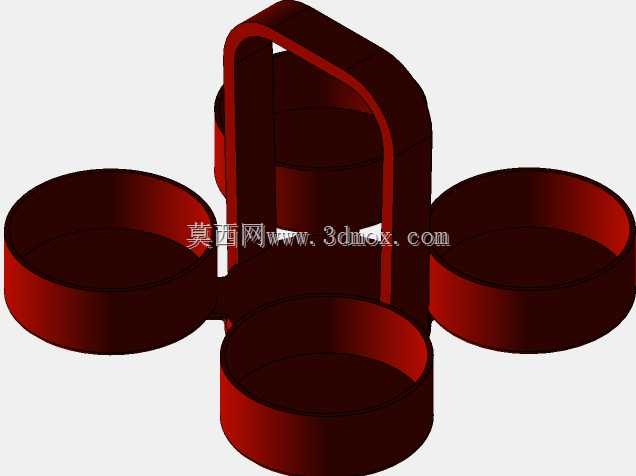

　　车载杯架是乘用车内饰功能件里使用频次极高的小总成，这款四杯位旋转杯架的结构方案，跳出了常规中控内嵌杯槽的布局逻辑，采用中心回转盘加四个径向伸出杯托的放射式构型，在有限的安装空间里拓展出四个独立饮品放置位，适配后排多人出行、商用接待、长途自驾等多杯具同时放置的使用场景。从结构布局来看，中心圆形基座是整个杯架的承载核心，基座内部预留回转配合腔，可配套阻尼转轴实现四组杯托的周向转动，乘员不用侧身探手，转动盘体就能把对应杯托转到身前取放水杯，避免常规固定杯架位置偏置、后排侧边乘员够取不便的问题。四个杯托沿中心盘90度均布，每个杯托由圆形承托底腔和径向连接臂组成，承托腔的内径按照市面主流瓶装水、奶茶杯、车载保温杯的外径区间做适配，

　　腔体内壁可后续加装弹性卡爪或者橡胶防滑垫，车辆过颠簸路面、急加减速时，杯体不会出现倾倒、滑脱，连接臂做了等宽加厚处理，根部和中心基座衔接处做圆角过渡，避免长期承重出现应力集中断裂。设计阶段首先要锁定安装边界，中心基座的外径、整体回转后的最大外廓尺寸，需要和预设的安装点位——比如后排中央扶手后端、车门内饰板附加位、商务车侧壁储物区的预留空间做匹配，保证杯架转动全程不会和座椅、门板、乘员腿部发生运动干涉；杯托的轴向深度要兼顾取放便利性和固定稳定性，深度过浅水杯容易侧翻，深度过大则取放时手指无法顺利托住杯底，常规设计里承托深度控制在杯身高度的三分之一左右，配合侧壁限位就能满足固定需求。结构建模时先绘制中心基座的回转轮廓，预留转轴安装孔、

　　定位卡扣槽，四个连接臂和杯托采用圆周阵列生成，保证各部件的一致性，后续开模时也能简化模具抽芯结构；杯托底部可开设沥水通孔，不慎洒出的液体积存后可以直接排出，不会长期积留产生异味。这款结构没有采用复杂的折叠弹出机构，零件数量少，回转运动路径简单，故障点远低于多连杆隐藏式杯架，既可以作为乘用车后加装的内饰功能附件，也能适配房车、改装商务车的内饰定制场景，四个杯位对称布置的形态也具备规整的视觉效果，和内饰风格搭配时不会显得突兀。受力校核上，单杯托按照满载一升饮品的重量做加载，连接臂根部的弯曲应力要满足常用内饰塑料件的强度要求，回转阻尼力矩调整到单根手指即可拨动、但杯体放置后不会自行转动的区间，兼顾操作手感和使用稳定性。
