直齿圆柱齿轮啮合传动结构设计

　　直齿圆柱齿轮是平行轴动力传递场景里应用最广泛的基础传动零件，这套啮合齿轮副的建模过程完全围绕实际装配与传动工况展开，没有做脱离工程实际的外观化处理。从车间现场的使用反馈来看，这类齿轮大量出现在轻工输送线的减速端、小型工装夹具的动力输入组、教学实训台的传动演示单元以及普通机床的进给传动链里，但凡需要两根平行轴之间保持恒定传动比、对轴向窜动容忍度较低、安装调试空间偏紧凑的工位，都会优先选用直齿结构而非斜齿——斜齿运转时附带的轴向力会额外推高轴承选型成本，在中小载荷、转速不超过一千五百转每分钟的常规工况下，直齿轮的维护便利性反而更突出。

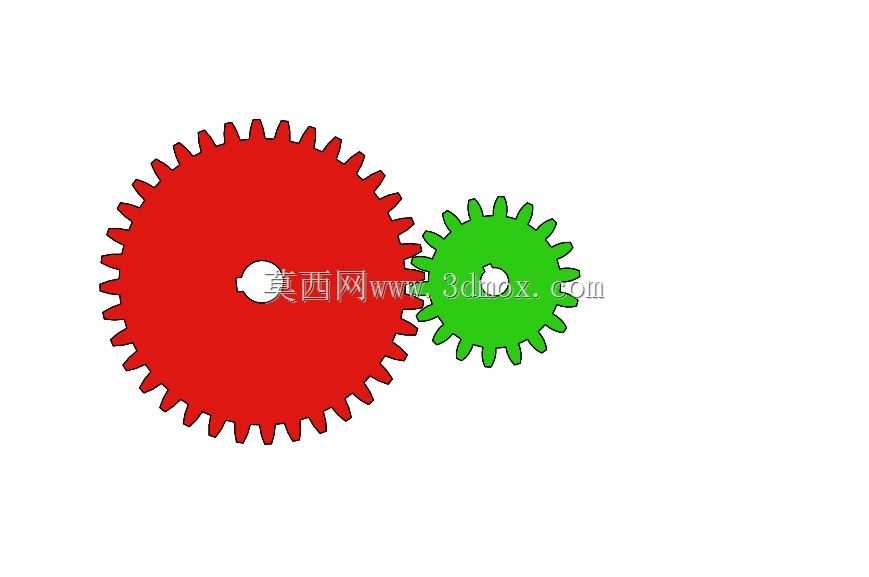

　　建模阶段最先敲定的不是齿形轮廓，而是两个齿轮的安装中心距边界。现场安装时两根传动轴的轴承座孔位一旦完成镗孔加工就无法随意调整，因此两个齿轮的分度圆半径之和必须严格等于预设中心距，齿侧间隙要预留0.02到0.05毫米的合理范围：间隙过小，齿轮受热膨胀或者齿面附着润滑脂杂质时会出现卡滞、齿面刮伤；间隙过大，正反转切换的瞬间会产生明显冲击噪音，传动定位精度也会丢失。图中大小两个齿轮采用不同齿数配比，本质是在有限的安装空间里实现固定减速比，大齿轮作为从动件输出更大扭矩，小齿轮作为主动件承接电机端输入转速，齿数选取时特意避开了整数倍配比，避免某一对齿反复啮合造成局部齿面不均匀磨损，延长整套传动副的服役周期。

　　齿形部分采用标准渐开线轮廓构建，齿顶高、齿根高的参数完全符合通用机械传动设计规范，齿根位置做了自然过渡圆角，没有出现尖锐应力集中棱边——实际断齿故障里超过六成都是齿根弯曲疲劳引发，圆角过渡能大幅降低交变应力在齿根处的峰值。两个齿轮端面都设计了带键槽的中心安装孔，孔位与齿轮外圆的同轴度在建模时就做了装配约束校验，后续加工完成后压装到轴上，通过平键传递扭矩，不需要额外做复杂的轴向锁紧结构，拆装更换时只用拉出轴端挡圈就能完成齿轮替换，非常适合现场运维人员快速检修。

　　从外形尺寸边界来看，大齿轮的齿顶圆直径要小于传动箱体内腔的预留避让空间，齿轮端面和箱体内壁之间留出至少10毫米的间隙，既避免运转过程中齿面蹭到箱壁，也给润滑脂的飞溅留存空间；小齿轮的齿顶圆不能和旁边的轴套、紧固件发生运动干涉，三维装配阶段已经做了全行程运动仿真，两个齿轮从入啮合到出啮合的完整转动过程中，齿顶与配对齿轮的齿根之间始终保持安全间隙，没有出现任何干涉穿模。齿轮的厚度选取匹配传递扭矩大小，齿宽过窄会导致单位齿面载荷过高、过早出现点蚀，齿宽过宽则会因为两根轴的平行度误差造成齿向载荷分布不均，这套模型的齿宽比例经过权衡，在常规中小功率传动场景下能保证载荷沿齿宽方向均匀分布。

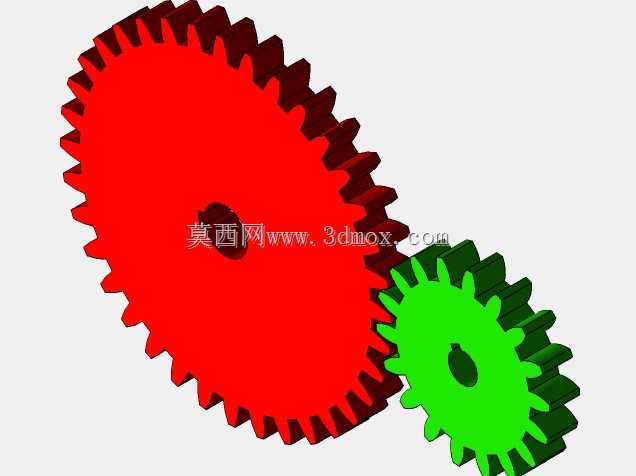

　　实际选型使用时，这类齿轮通常采用45号钢调质处理，齿面可以做高频淬火提升耐磨性，低速轻载场景也可以选用尼龙或者POM材质，降低运转噪音同时不需要持续油润滑。整套三维结构把齿轮的啮合关系、安装孔位、键槽尺寸、避让边界都完整呈现，结构工程师可以直接在此基础上调整齿数、模数、中心距参数，快速适配不同减速比需求的传动箱体设计，不需要从零开始绘制渐开线齿形，省去大量重复建模工作量，也能避免新手建模时容易出现的齿形干涉、中心距不匹配这类低级错误。
